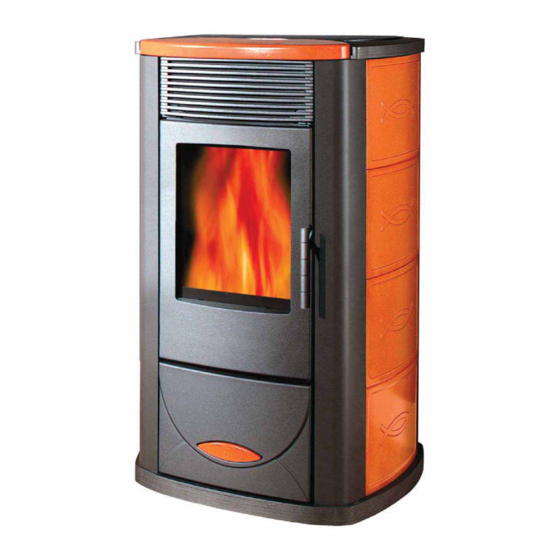

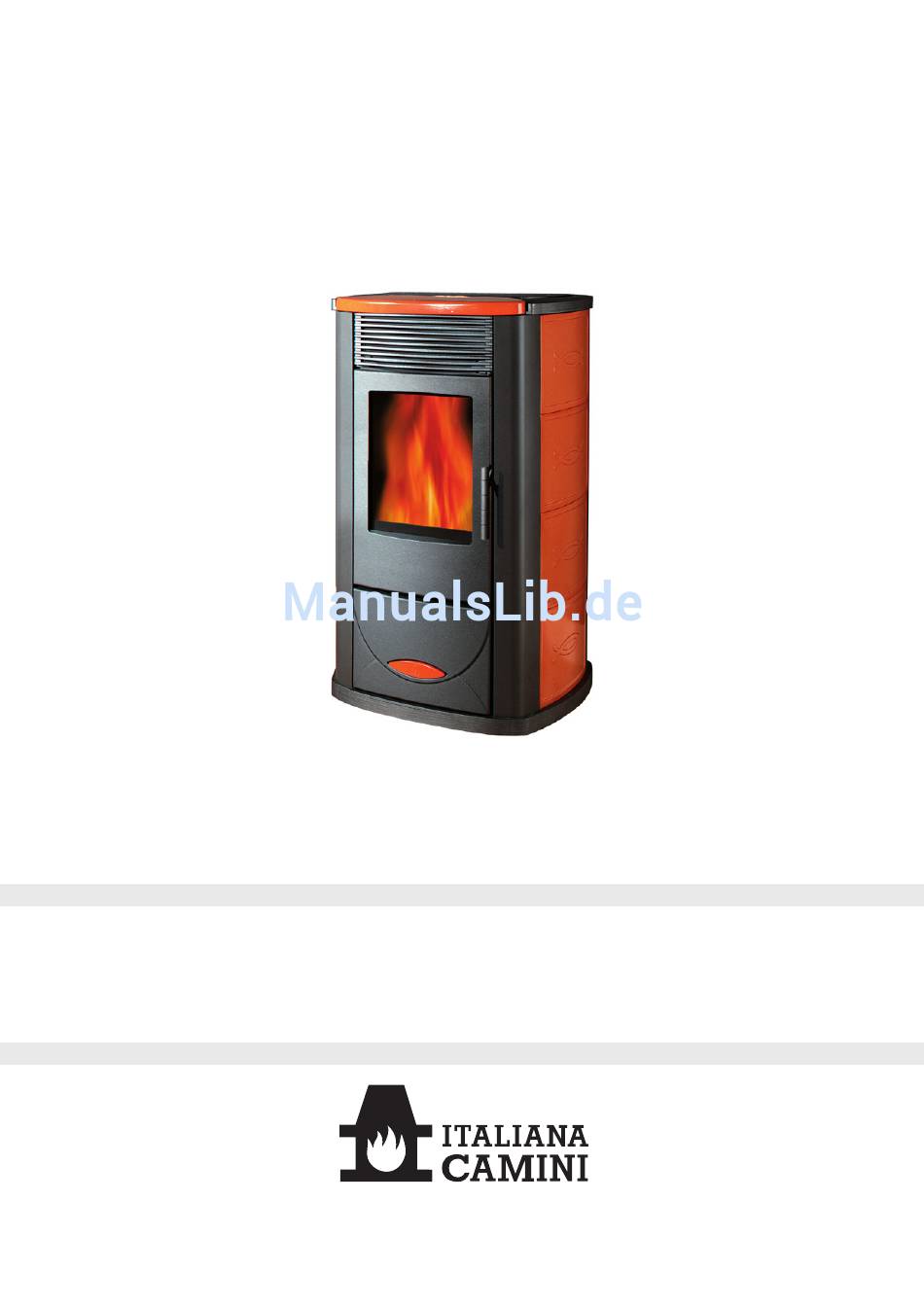

  • Seite 1 Installazione, uso e manutenzione pag. 2 Installation, use and maintenance pag. 20 Installation, usage et maintenance pag. 38 Instalación, uso y mantenimiento pag. 56 Installations-, Betriebs- und Wartungsanleitung pag. 74 Installatie, gebruik en onderhoud pag. 92 DIREZIONE CENTRALE : EDILKAMIN S.p.A. www.edilkamin.com...

  • Seite 74: Sicherheitshinweise

    Die Heizofen darf nur in Räumen installiert werden, die den Brandschutzbestimmungen entsprechen und über alle Einrichtungen (Zufuhr und Entlüftung) verfügen, die für einen sachgerechten und sicheren Betrieb vonnöten sind. NORMBESTIMMUNGEN und CE-KONFORMITÄTSERKLÄRUNG EdilKamin erklärt hiermit, dass der Heizofen IDROTECH den folgenden Anforderungen zum Erhalt des CE-Zeichens entspricht. EU-Richtlinie EWG 73/23 und spätere Ergänzung 93/68 EWG EWG 89/336 und spätere Ergänzungen 93/68 EWG;...

  • Seite 75: Funktionsweise

    Die Verwendung anderer Materialien (einschließlich Holz), die sich anhand von Laboranalysen feststellen lässt, führt zum Erlöschen der Garantieansprüche. EdilKamin hat seine Heizöfen konstruiert, getestet und für optimalen Betrieb ausgelegt mit Pellets der folgenden Art: Durchmesser: 6-7 mm; Höchstlänge: 40 mm;...

  • Seite 76: Abmessungen Und Anschlüsse

    ABMESSUNGEN UND ANSCHLÜSSE Ø 40 Verbrennungsluft Ø 80 Abrase Serien steckdose RS 232 Überdruckventil ½” Vorlauf ¾” Rücklauf ¾” Befüllungstutzen ½” Ablaßventil - 76...

  • Seite 77: Heiztechnische Merkmale

    HEIZTECHNISCHE MERKMALE Fassungsvermögen des Brennstoffbehälters Gesamtleistung ungefähr 90,1 Gesamtleistung wasser ungefähr 11,3 Nutzleistung wasser insgesamt Betriebsautonomie (Min / Max) 10/33 Stund-den Holzverbrauch 0,8/2,7 kg/h Luftzugleistung mindestens Höchstdruck Beheizbares Raumvolumen * m³ Gewicht mit Verpackung (Stahl-/Keramikausf.) 176/187 Durchmesser des Rauchkanals (Weiblich) Durchmesser des Außenlufteingangs * Für die Berechnung des beheizbaren Raumvolumens wurde ausgegangen von einem Einsatz der Pellets wie in der An- merkung zum Brennstoff beschrieben und von einer Wärmeisolierung der Wohnung gemäß...

  • Seite 78: Funktion Der Übrigen Ofenbauteile

    FUNKTION DER SICHERHEITS- UND ÜBERWACHUNGSVORRICHTUNGEN des Heizofens Rauch-Thermoelement im Rauchabzug installiert, misst die Abgastemperatur. Reguliert die Einschaltung und leitet im Fall einer zu niedrigen oder zu hohen Temperatur eine Betriebssperrung ein (Flammenstopp oder Abgas-Übertemperatur). Druckwächter misst den Unterdruck vor dem Rauchausstoßgebläse und beendet im Fall eines zu geringen Unterdrucks (was einen unzureichenden Rauchaustritt bedeutet) den Pellet-Nachschub durch Unterbrechung der Stromversorgung des Getriebemotors.

  • Seite 79: Brandschutz-Sicherheitsabstände

    MONTAGE UND INSTALLATION (durch den Händler) Soweit keine ausdrücklichen anderslautenden Anweisungen genannt sind, gelten die im Aufstellungsland einschlägigen Bestimmungen. In Italien ist die UNI-Norm 10683/1998 sowie etwaige spätere Ergänzungen zu beachten sowie auch das Gesetz 46/90 und etwaige örtliche bzw. gesundheitsamtliche Bestimmungen. Im Fall der Installation in einem Mehrfamilienhaus ist das Einverständnis der Hausverwaltung einzuholen.
  • Seite 80 • Sollte ein sehr hoher Kaminzug vorherrschen (> 25 Pascal), empfehlen wir den Einbau eines Zugreglers. • Einer Mehrfachbelegung ist zuzustimmen falls die jeweiligen Bestimmungen dies erlauben und der dafür zuständige Schornstein- feger bzw. kontrollierende Behörde sich positiv gegenüber geäußert hat. •...
  • Seite 81 Anlage Heizeinsätze zur Hausbeheizung in Verbindung LEGENDE mit einem Heizkessel Kaltes Wasser Wassernetzzufuhr Füllen/Auffüllen Das vorliegende Schema versteht sich lediglich als Veranschauung- Wandmontierter Heizkessel Dreiwege-Magnetventil sbeispiel – die sachgerechte Ausführung unterliegt dem Heizungs- und NA: stromlos offener Kontakt Sanitäranlageninstallateur NC: stromlos geschlossener Kontakt Füllaggregat Anlagenvorlauf...
  • Seite 82 Sanitärheißwasser-Erzeugung (ACS), sinkt die Leistung im Heizkörper. ZUBEHÖR Die Anlagen in den beiden obigen Schaubildern wurden unter Einsatz von Zubehörteilen ausgeführt, die von EdilKamin bezogen werden können. • Kit 4 (Bestellnr. 264290) Vormontierter Kit für Heizöfen zur Sanitärheißwasser-Erzeugung (Wärmetauscher mit 20 Platten, motorgetriebenes Dreiwegeventil, Überhitzungsschutzventil, Durchflusswächter und elektronischer Druckregler) •...

  • Seite 83: Wartung

    Montage der Kachelverkleidung Keramikverkleidung Inhaltsauflistung • 8 Stück seitliche Fliesen (30) • Keramikoberplatteneinsatz (29) • Keramikeinsatz (41) • Hintere Fliesenklemmenprofil (35) • 2 Stk Aluminiumprofile (34) WARTUNG Die Nummern sind die der Stückliste, wo man auch die Artike- lnummern finden kann. AUFBAU DER VERKLEIDUNG Ohne den Oberteil abzunehmen, und nachdem der Ofen ange- schlossen ist, wie folgt vorgehen.

  • Seite 84: Gebrauch Des Heizofens

    BEDIENELEMENTE Bedienfeld mit Display und 4 Tasten: Manometer 0/1 : Ein- und Abschaltung des Heizofens hilfreich vor allem für den Service-Techniker. Menü: Menü aufrufen Befindet sich unter dem Einfülldeckel des Pellet-Behälters und +/- Eingabewerte erhöhen / senken ermöglicht die Messung des Wasserdrucks in der Anlage. GEBRAUCH DES HEIZOFENS Vor der Einschaltung beachten Inbetriebnahme: Wenden Sie sich an Ihrem nächsten autorisierten Händler .

  • Seite 85: Wochentimer Inbetriebsetzung

    ABSCHALTUNG Bei Ofen in Betrieb die Taste 0/1 2 Sek. lang drücken: Es setzt sich die Abschaltung in Gang und es wird OFF angezeigt (10 Minuten lang). Die Abschaltphase sieht vor: • Unterbrechung des Falls der Pellet. • Lüftung auf Höchststufe. •...

  • Seite 86: Tägliche Reinigung

    PFLEGE Eine regelmäßige Pflege ist wichtig für eine gute Arbeitsweise des Ofens. TÄGLICHE REINIGUNG Für die Reinigung ist ein Staubsauger zu verwenden; Diese Arbeit erfordert nur wenige Minuten pro Tag. UNTER VERWENDUNG EINES STAUBSAUGERS am kalten Ofen wie folgt verfahren: Die vorderen und hinteren Reinigungsschaber betätigen Die Ofentür öffnen.

  • Seite 87: Einmal Pro Heizsaison (Durch Dem Händler)

    EINMAL PRO HEIZSAISON (durch dem Händler) Der Händler übergibt Ihnen bei der Erstinbetriebnahme das Service-Heft für den Heizofen IDROTECH. Allgemeine Innen- und Außenreinigung Gründliche Reinigung der Wärmetauscherrohre Gründliche Reinigung des Brennkammereinsatzes und des entsprechenden Faches mit Entfernung aller Festrückstände Elektromotoren reinigen, Spiele und Befestigungen mechanisch überprüfen Reinigung des Rauchkanals (Dichtungen an den Rohren ersetzen) und des Rauchabsauggebläse-Raums...

  • Seite 88: Reinigung Der Rauchabzüge (Händler)

    Mit kalte und gelöschte Ofen, die Ofentür öffnen. Die linke und rechte Rauchabzüge öffnen Das Stirnbrett wegnehmen Die Öffnungen der Rauchabzüge schliessen, das Die Rauchabzüge mit einem geeigneten Staubsauger oder unseren Aschessauger EDILKAMIN saugen Stirnbrett wieder setzen und links den kleinen Han- dhebel befestigen. - 88...

  • Seite 89: Fehlersuche

    FEHLERSUCHE PROBLEM URSACHE ABHILFE Bedienfeld ist aus Kein Netzstrom Netzkabel kontrollieren Schutzsicherung kontrollieren (beim Netzkabel) Verbindung des Flachkabels mit dem Bedienfeld kontrollieren Zu große Distanz vom Heizofen Sich dem Heizofen nähern Fernbedienung funktioniert nicht korrekt Batterien der Fernbedienung leer Batterien kontrollieren und ggf. ersetzen Wasser wird nicht heiß...
  • Seite 90 Die nachstehenden Antworten sind bewusst kurz und knapp gehalten. Ausführlichere Antworten finden sich in den entsprechen- den Abschnitten des vorliegenden Anleitungshefts. 1) Was muss man vorbereiten, um den Ofen IDROTECH installieren zu können? Vorrüstung für Rauchabzug von mindestens 80 mm Durchmesser.
  • Seite 91 Temperaturregler) oder durch Warmwassererzeugung und -speicherung mit einem unserer Boiler (siehe Anlagenschaubilder auf Seite 84) 6) Kann man den Rauchabzug des Heizofens IDROTECH direkt in die Wand hineinführen? NEIN: Davor muss erst ein senkrechter Rohrabschnitt von mindestens 1,5 Meter Länge installiert werden. Sonst besteht bei Stromausfall oder windigem Wetter die Möglichkeit, dass eine geringe Rauchmenge in den Aufstellungsraum gelangt.
