SCHRITT 2

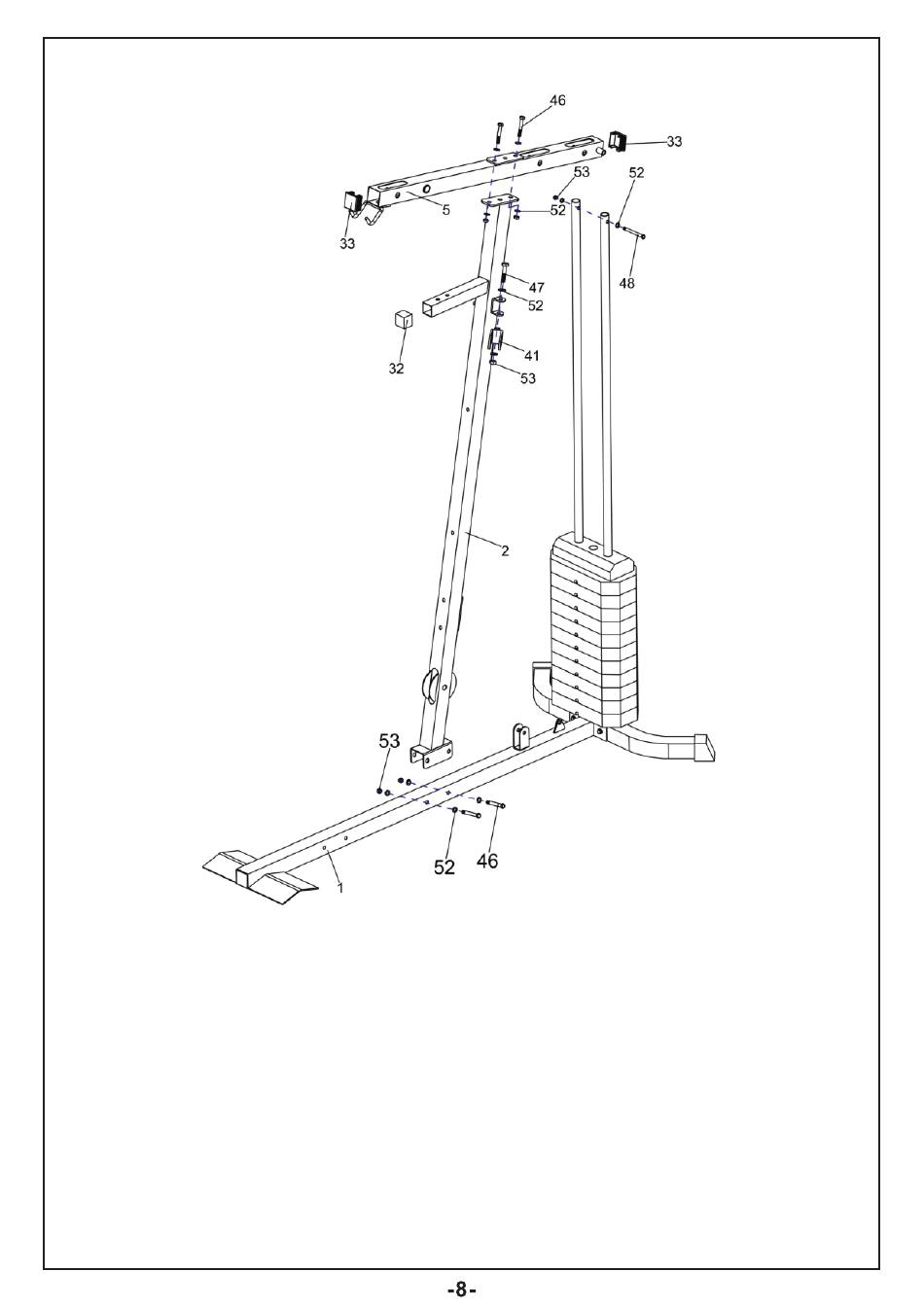

Montage des Hauptrahmens
1) Verschrauben Sie den Hauptrahmen (2) mit dem vorderen Grundrohr (1), gesichert mit den
Teilen Sechskantschraube (46-2 Stück), Unterlegscheibe (52-4 Stück) und Nylonmutter (53-2
Stück).
2) Stecken Sie das Firstrohr (5) auf die Oberseite des Hauptrahmens (2) und sichern Sie es
mit der Sechskantschraube (46-2 Stück), der Unterlegscheibe (52-4 Stück) und der Nylonmut-
ter (53-2 Stück).
3) Verbinden Sie das Firstrohr (5) und die Führungsrohre (4-2 Stück) fest miteinander, gesi-
chert mit Sechskantschraube (48-1 Stück), Unterlegscheibe (52-2 Stück) und Nylonmutter
(53-1 Stück).
4) Befestigen Sie die Riemenscheibenhalterungen (41-2 Stück) am Hauptrahmen (2), gesi-
chert mit Sechskantschraube (47-2 Stück), Unterlegscheibe (52-4 Stück) und Nylonmutter
(53-2 Stück).
