SCHRITT 3

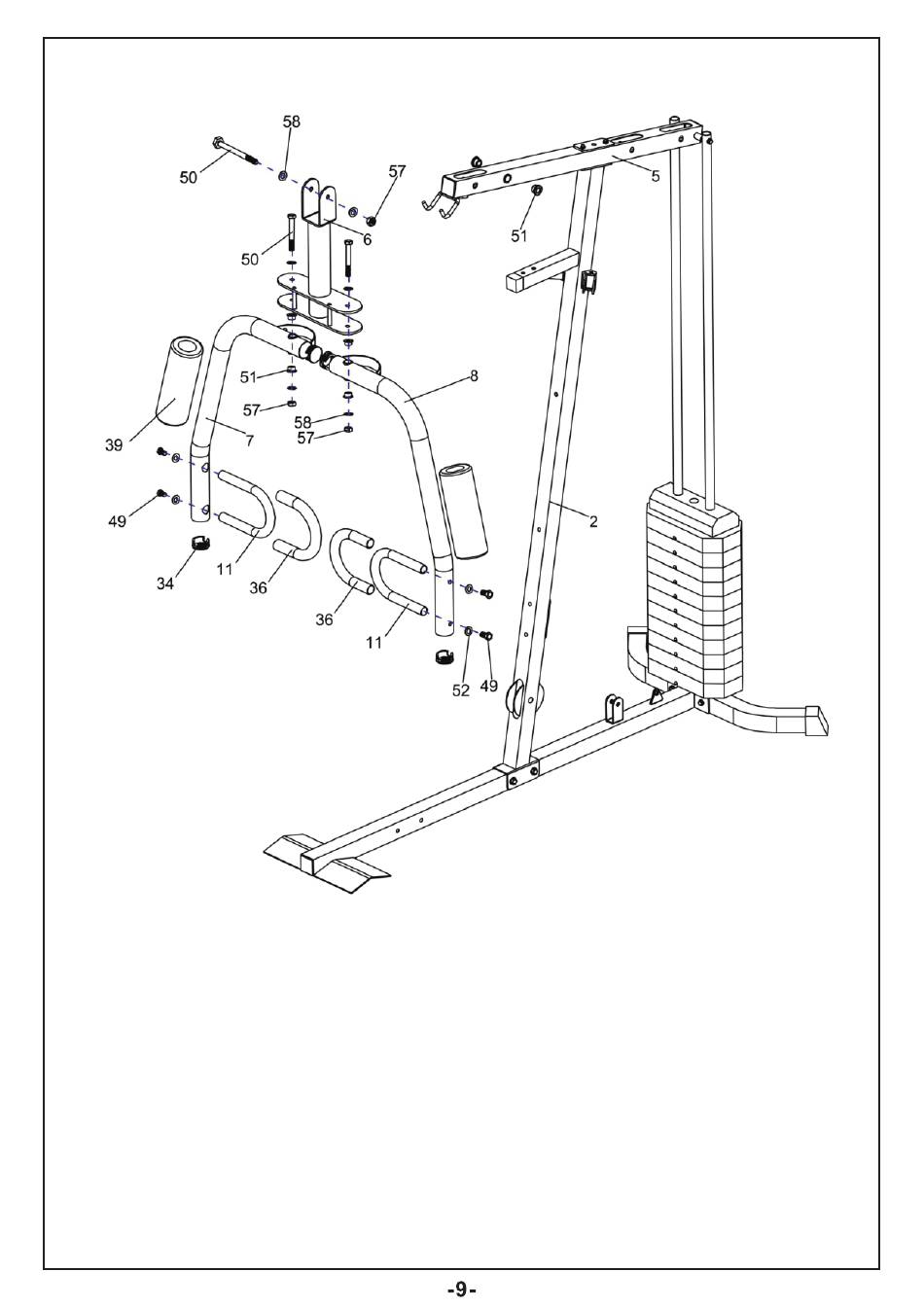

Montage des Schmetterlingsarms
1) Befestigen Sie das Verbindungsteil (6) am Stegrohr (7), gesichert mit Sechskantschraube
(50-1 Stück), messingfarbenen Buchse (51-2 Stück), Unterlegscheibe (58-2 Stück) und
Nylonmutter (57-1 Stück).
2) Befestigen Sie den Schmetterlingsarm (rechts) (7) und den Schmetterlingsarm (links) (8)
am Verbindungsteil (6), gesichert mit der Sechskantschraube (50-2 Stück), der messingfar-
benen Buchse (51-4 Stück), der Unterlegscheibe (58-4 Stück) und der Nylonmutter (57-2
Stück).
3) Schieben Sie das Schmetterlingsarm-Schaumstoffpolster (39-2 Stück) in beide Seiten des
Schmetterlingsarms (rechts)(7) & Schmetterlingsarms (links)(8).
4) Montieren Sie den Griffschaum (36-2 Stück) an den Griffstangen (11-2 Stück). Verbinden
Sie dann die Griffstangen (11-2 Stück) mit dem Schmetterlingsarm, gesichert mit Sechs-
kantschraube (49-4 Stück) und Unterlegscheibe (52-4 Stück).
