SCHRITT 7
Montageanleitung
Lassen Sie die Riemenscheibe (31-13 Stück) auf die geschweißten Riemenscheibenhalterun-
gen (41-2 Stück), die umgekehrte Riemenscheibenhalterung (23) und die freie Riemenschei-
benhalterung (22) montieren und mit allen Sechskantschrauben (46-3 Stück), Sechs-
kantschrauben (61-7 Stück), Riemenscheibenbuchsen (60-12 Stück), Unterlegscheiben (52-26
Stück) und Nylonmuttern (53-13 Stück) sichern, damit sich alle Riemenscheiben drehen
können.

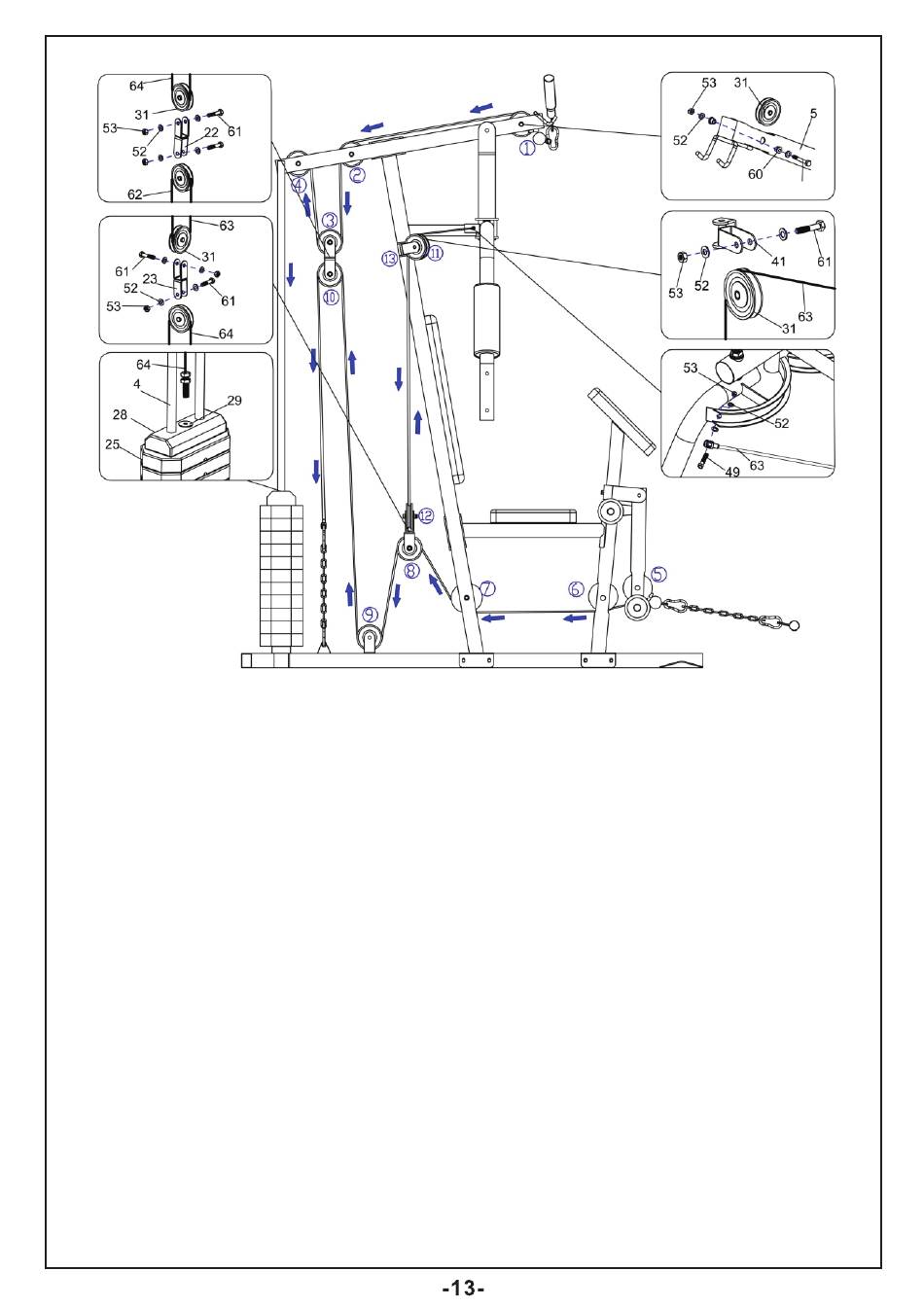

Montage der Drahtseile und Umlenkrollen
Montage des Seils 62: Beginnen Sie bei Nr. 5, um zuerst das Kabel und dann die Riemenschei-
be zu montieren, und folgen Sie dem PFEIL, um Nr. 6, 7, 8, 9 und 10 zu gehen, und verwenden
Sie schließlich den Karabinerhaken (44), um das Kabel 62 und die Kette (45) miteinander zu
verbinden und zu befestigen. Kabel 63 Montage: Beginnen Sie mit der Befestigung des Kabels
63 am rechten Schmetterlingsarm und legen Sie das Kabel zuerst ein, montieren Sie dann die
Umlenkrolle an Nr. 11 und folgen Sie dem PFEIL um Nr. 12 herum bis zu Nr. 13, um das Kabel
63 am linken Schmetterlingsarm zu befestigen.
Montage des Kabels 64: Beginnen Sie bei Nr. 1, legen Sie zuerst das Kabel ein, montieren Sie
dann die Umlenkrolle und folgen Sie dem PFEIL um die Nr. 2, 3 und 4 zu gehen und lassen Sie
schließlich den vorderen Gewindebolzen des Kabels 64 durch die Kunststoffunterlegscheibe
(29) gehen und dann in den Kopf der Wählstange (20) einfädeln, um ihn zu verriegeln.
Bitte stellen Sie sicher, dass sich alle Riemenscheiben drehen können und die Kabel fest
sitzen.
PS: Bitte justieren und ziehen Sie den Gewindebolzen des Kabels 64 an der Wählstange (20)
an, wenn die Kabel nach dem Training nicht mehr fest genug sitzen.
