HASE SENDAI Montage- Und Wartungsanleitung Seite 41

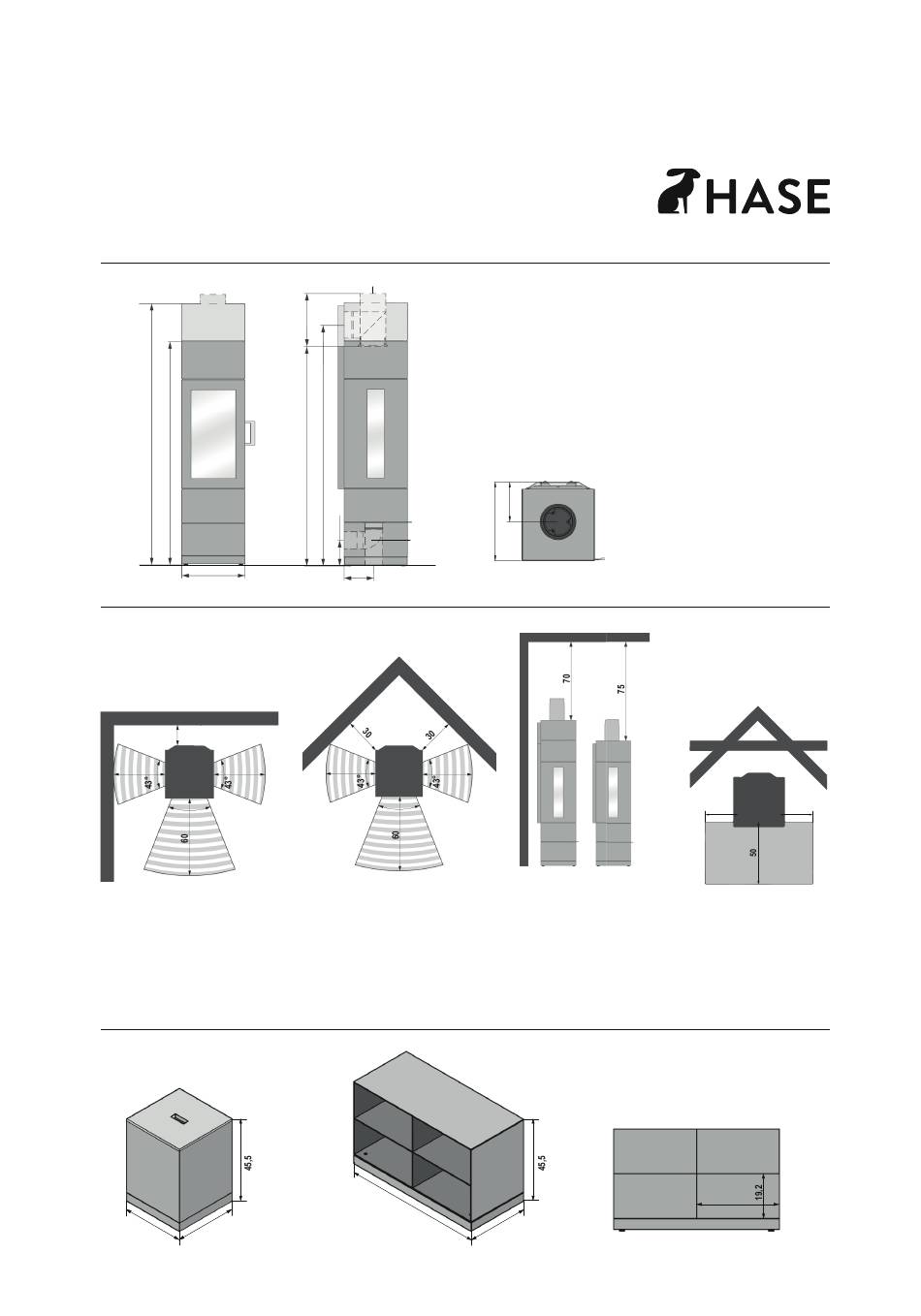

Ansichten · Vues · Views · Viste · Aanzichten
(a) a
b
Sicherheitsabstände · Distances de sécurité · Safety Distances · Distanze di sicurezza · Veiligheidsafstanden
Maße in cm · Dimensions en cm · Dimensions in cm · Dimensioni in cm · Afmetingen in cm
Abstände zu brennbaren Materialien*
Distances aux matériaux combustibles
Distances to combustible materials
Distanze da materiali combustibili
Afstand tot brandbare materialen
16
40 40
43°
* Die angegebenen Sicherheitsabstände gelten für brennbare Baustoffe oder Bauteile mit brennbaren Bestandteilen und einem Wärmedurchlasswiderstand R ≤ 6 m²K/W (Bei besonders temperaturempfi ndlichen
Materialien wie z. B. Glas können größere Abstände erforderlich sein).
infl ammables avec une résistance thermique R ≤ 6 m²K/W (Dans le cas de matériaux particulièrement sensibles à la température, comme p.ex. le verre, des distances de sécurités plus importantes peuvent
être requises). · Le distanze di sicurezza indicate valgono per materiali da costruzione infi ammabili o elementi strutturali con componenti infi ammabili che hanno una resistenza termica equivalente a R ≤ 6
m²k/W (In presenza di materiali sensibili alle temperature, come ad esempio il vetro, è necessario rispettare distanze maggiori).· The indicated safety distances apply to fl ammable materials or materials
with fl ammable parts with a thermal resistance of R ≤ 6 m²k/W (For particularly temperature-sensitive materials like glass, larger distances may be necessary).· De vermelde veiligheidsafstanden zijn van
toepassing voor brandbare bouwmaterialen of bouwcomponenten met brandbare bestanddelen met een warmtegeleidingsweerstand R ≤ 6 m²k/W (Bij bijzonder temperatuurgevoelige materialen zoals bijv.
glas kunnen grotere afstanden nodig zijn).
**Die Maßangaben für die Bodenplatte beruhen auf den Anforderungen aus § 4 (8) der Muster-Feuerungsverordnung.
Regalsystem · Les modules de rangement · Shelf system · Sistema di cassette · Houtopslagsysteem
Maße in cm · Dimensions en cm · Dimensions in cm · Dimensioni in cm · Afmetingen in cm
33 33
Technische Änderungen vorbehalten · Sous réserve de modifi cations techniques · Subject to technical modifi cations · Con riserva di modifi che tecniche · Technische wijzigingen voorbehouden
HASE Kaminofenbau GmbH · Niederkircher Str. 14 · 54294 Trier, Germany · Tel.: +49 (0) 651 82690 · Fax: +49 (0) 651 8269-118 · info@hase.de · www.hase.de
Ø15
g
d e
Ø10
h
(h)
40 40
43°
·
Les distances de sécurité indiquées sont valables pour les matériaux combustibles ainsi que les éléments comportant des composants
74
f
c
SENDAI 155 SENDAI 135
33
Größe der Bodenplatte**
Taille de la plaque de sol
Size of the fl oorplate
Dimensione della piastra
Grootte van de vloerplaat
27
27
36,3
R22_09/22
