Aansluitmogelijkheden Sendai 135/155 & Sendai 175 Kamerluchtonafhankelijk Gebruik (Volgens De Dibt-Certificering) - HASE SENDAI Montage- Und Wartungsanleitung

3. Anschlussvarianten Sendai 135/155 & Sendai 175 raumluftunabhängiger Betrieb (nach DIBt-Zertifi zierung)
Variantes de raccordement fonctionnement Sendai 135/155 & Sendai 175 avec prise d'air extérieure (selon la certification DIBt)
Varianti di raccordo Sendai 135/155 & Sendai 175 sistema di funzionamento ermetico (conformemente la certificazione di DIBt)
Socket variations Sendai 135/155 & Sendai 175 direct vent stove (according to DIBt certification)
Aansluitmogelijkheden Sendai 135/155 & Sendai 175 kamerluchtonafhankelijk gebruik (volgens de DIBt-certificering)
Varianty pro připojení Sendai 135/155 & Sendai 175 při provozu kamen s nezávislým přísunem vzduchu (podle z DIBt-certifikace)
Warianty podłączenia w trybie niezależnym od powietrza w pomieszczeniu Sendai 135/155 & Sendai 175 (według certyfikacji DIBt)
Varianty pre pripojenie Sendai 135/155 & Sendai 175 piecky pri prevádzke nezávislej na prívode vzduchu z interiéru (podľa DIBt-certifikácie)

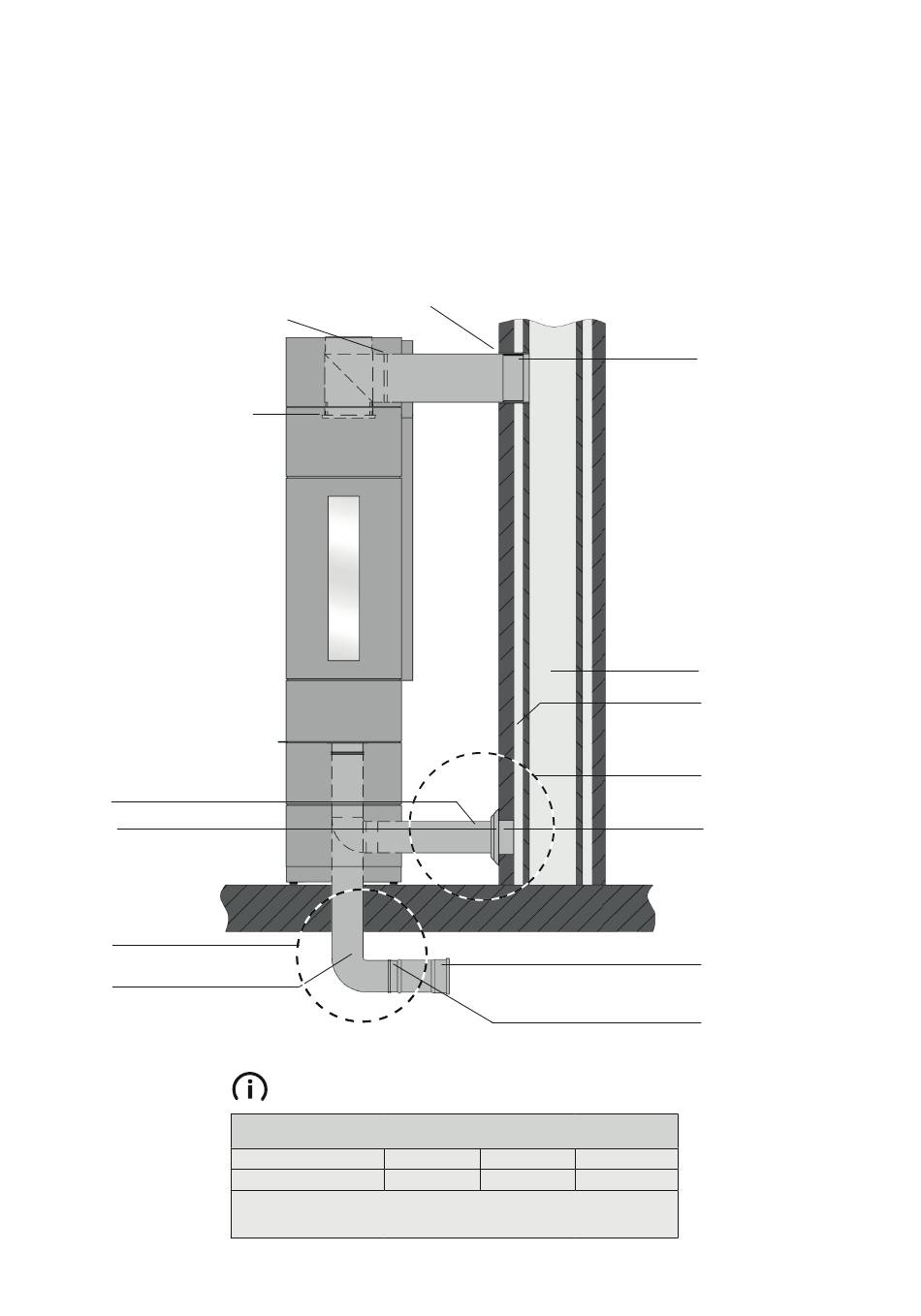

Rauchrohr (nach DIN EN 1856-2 ohne
Längspfalz) mit hitzebeständigem
Montagekleber (DK27) abdichten (max.
am Rauchrohrabgang
mit hitzebeständigem
Montagekleber (DK27)
Alufl exrohr/
Edelstahlrohr
3
Rosette
4
HASE-Luftsystem
für Anschluss an
eine Zuluftleitung
Typ FC 51x
5
Alufl exrohr/
Edelstahlrohr
3
73
30
Anschluss am Schornstein
mit Dichtschnur oder
hitzebeständigem Silikon
dreiteilig)
1
abdichten
2
Die Verbrennungsluftleitung ist auf der gesamten Länge
gegen Schwitzwasserbildung zu isolieren.
Dämmstoffdicke der Verbrennungsluftleitung bei einer Raumtemperatur von
18 bis 22 C° und einer Außentemperatur bis -15 C°
Relative Luftfeuchtigkeit (in %)
15
Dämmstoffdicke (in cm)
16
Wärmeleitfähigkeit des Dämmstoffes: WLG 040
Der Dämmstoff ist mit einer Dampfsperre zu versehen oder es ist ein wasserabweisender Dämmstoff zu
verwenden.
17
abdichten
13
13
14
50 60
1,5 2
Mauerbuchse
Luft-Abgas-System (LAS):
Luft-Abgas-Schornstein
LAS-Zuluft
10
HASE-Luftsystem für Anschluss an ein
Luft-Abgas-System (LAS) Typ FC 41x
Anschluss-Stutzen
Verbrennungsluftanschluss bauseitig:
- min. Ø 100 mm
- max. Länge 4,5 m
mit max. 2 Bögen z. B. Abfl ussrohr
(KG-Rohr), Ø 100 mm
Verbindungsstück
innen
6
70
2,5
12
11
9
8
7
