SHOWTEC LCP-60 Kurzanleitung

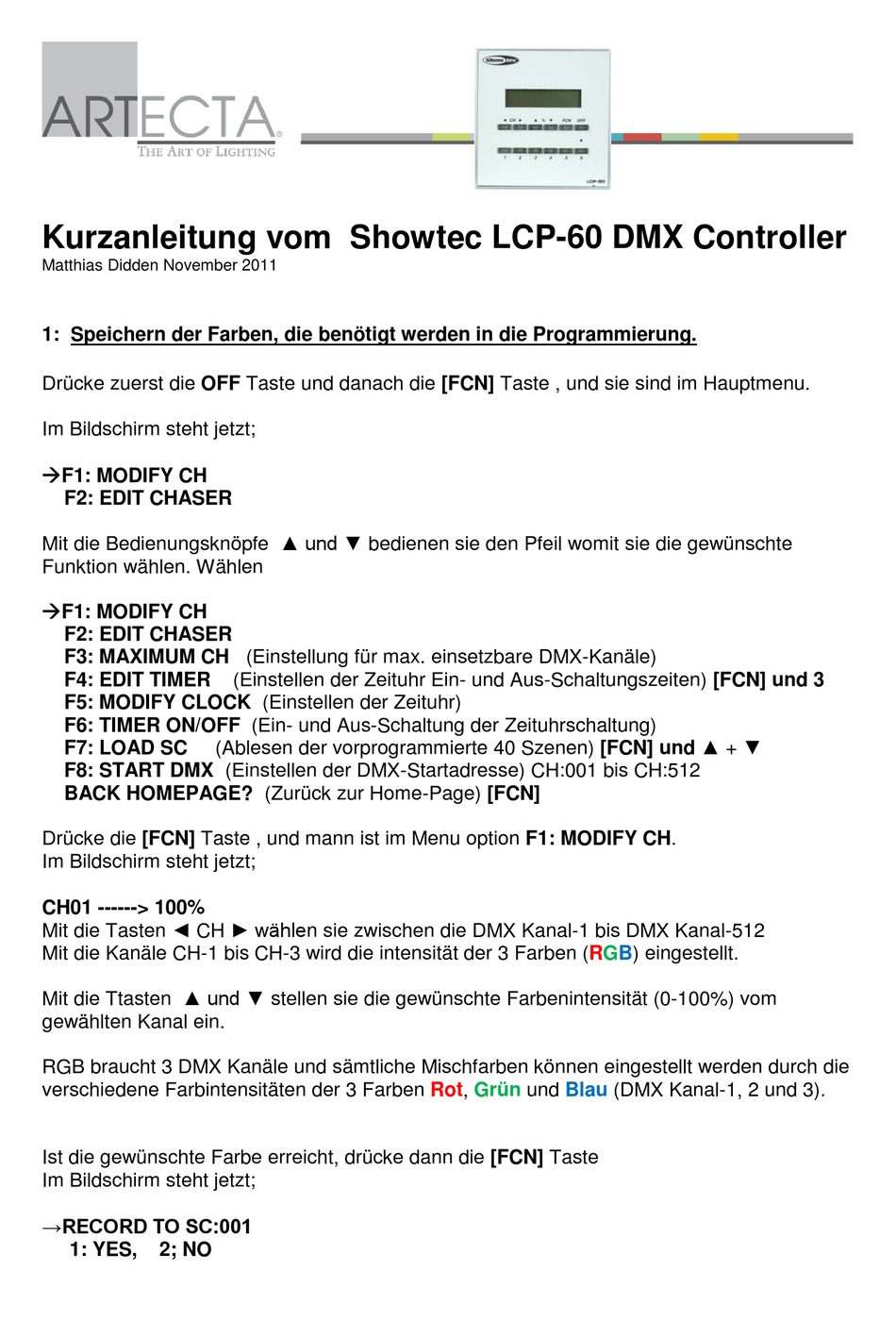

Kurzanleitung vom Showtec LCP-60 DMX Controller
Matthias Didden November 2011
1: Speichern der Farben, die benötigt werden in die Programmierung.

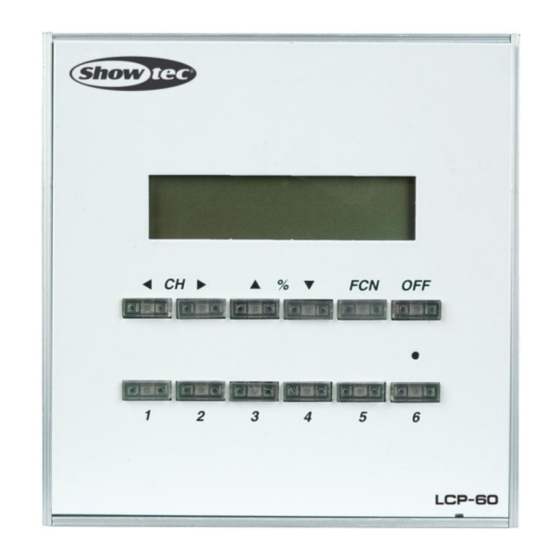

Drücke zuerst die OFF Taste und danach die [FCN] Taste , und sie sind im Hauptmenu.
Im Bildschirm steht jetzt;
F1: MODIFY CH
F2: EDIT CHASER
Mit die Bedienungsknöpfe ▲ und ▼ bedienen sie den Pfeil womit sie die gewünschte
Funktion wählen. Wählen
F1: MODIFY CH
F2: EDIT CHASER
F3: MAXIMUM CH (Einstellung für max. einsetzbare DMX-Kanäle)
F4: EDIT TIMER
F5: MODIFY CLOCK (Einstellen der Zeituhr)
F6: TIMER ON/OFF (Ein- und Aus-Schaltung der Zeituhrschaltung)
F7: LOAD SC
F8: START DMX (Einstellen der DMX-Startadresse) CH:001 bis CH:512
BACK HOMEPAGE? (Zurück zur Home-Page) [FCN]
Drücke die [FCN] Taste , und mann ist im Menu option F1: MODIFY CH.
Im Bildschirm steht jetzt;
CH01 ------> 100%
Mit die Tasten ◄ CH ► wählen sie zwischen die DMX Kanal-1 bis DMX Kanal-512
Mit die Kanäle CH-1 bis CH-3 wird die intensität der 3 Farben (RGB) eingestellt.
Mit die Ttasten ▲ und ▼ stellen sie die gewünschte Farbenintensität (0-100%) vom
gewählten Kanal ein.
RGB braucht 3 DMX Kanäle und sämtliche Mischfarben können eingestellt werden durch die
verschiedene Farbintensitäten der 3 Farben Rot,
Ist die gewünschte Farbe erreicht, drücke dann die [FCN] Taste
Im Bildschirm steht jetzt;
→RECORD TO SC:001
1: YES, 2; NO
(Einstellen der Zeituhr Ein- und Aus-Schaltungszeiten) [FCN] und 3
(Ablesen der vorprogrammierte 40 Szenen) [FCN] und ▲ + ▼
Grün und Blau (DMX Kanal-1, 2 und 3).
