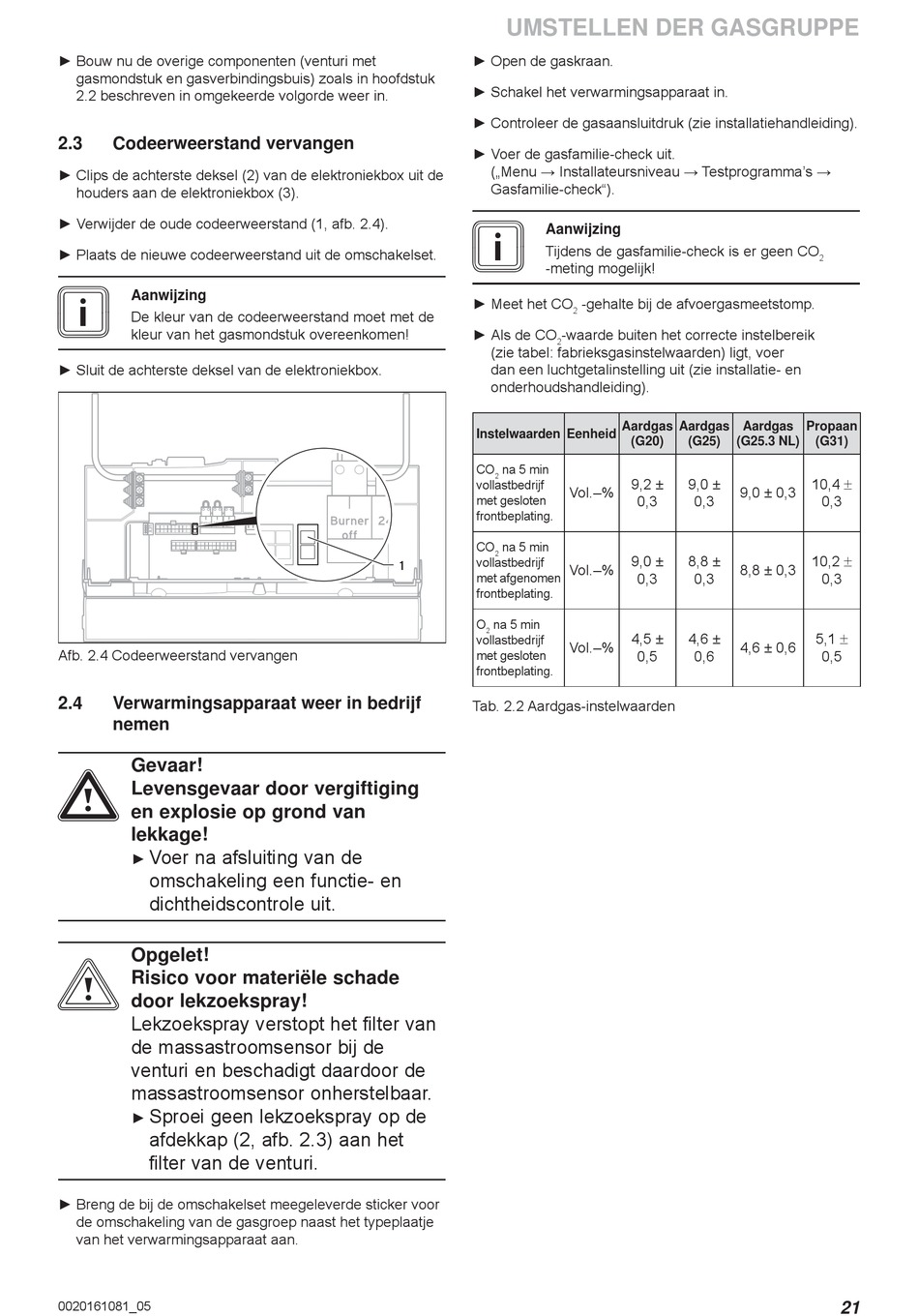

► Bouw nu de overige componenten (venturi met
gasmondstuk en gasverbindingsbuis) zoals in hoofdstuk
2.2 beschreven in omgekeerde volgorde weer in.
2.3 Codeerweerstand vervangen
► Clips de achterste deksel (2) van de elektroniekbox uit de
houders aan de elektroniekbox (3).
► Verwijder de oude codeerweerstand (1, afb. 2.4).
► Plaats de nieuwe codeerweerstand uit de omschakelset.
i
Aanwijzing
De kleur van de codeerweerstand moet met de
kleur van het gasmondstuk overeenkomen!
► Sluit de achterste deksel van de elektroniekbox.
Afb. 2.4 Codeerweerstand vervangen
2.4 Verwarmingsapparaat weer in bedrijf
nemen
Gevaar!
a
Levensgevaar door vergiftiging
en explosie op grond van
lekkage!
Voer na afsluiting van de
►
omschakeling een functie- en
dichtheidscontrole uit.
Opgelet!
b
Risico voor materiële schade
door lekzoekspray!
Lekzoekspray verstopt het filter van
de massastroomsensor bij de
venturi en beschadigt daardoor de
massastroomsensor onherstelbaar.
Sproei geen lekzoekspray op de
►
afdekkap (2, afb. 2.3) aan het
filter van de venturi.
► Breng de bij de omschakelset meegeleverde sticker voor
de omschakeling van de gasgroep naast het typeplaatje
van het verwarmingsapparaat aan.
0020161081_05
UMSTELLEN DER GASGRUPPE
► Open de gaskraan.
► Schakel het verwarmingsapparaat in.
► Controleer de gasaansluitdruk (zie installatiehandleiding).
► Voer de gasfamilie-check uit.
(„Menu → Installateursniveau → Testprogramma's →
Gasfamilie-check").
i
Aanwijzing
Tijdens de gasfamilie-check is er geen CO
-meting mogelijk!
► Meet het CO
2
► Als de CO -waarde buiten het correcte instelbereik
2
(zie tabel: fabrieksgasinstelwaarden) ligt, voer
dan een luchtgetalinstelling uit (zie installatie- en
onderhoudshandleiding).
Instelwaarden Eenheid
CO na 5 min
2
vollastbedrijf
Vol.–%
met gesloten
frontbeplating.
CO na 5 min
2
vollastbedrijf
1
Vol.–%
met afgenomen
frontbeplating.
O na 5 min
2
vollastbedrijf
Vol.–%
met gesloten
frontbeplating.
Tab. 2.2 Aardgas-instelwaarden
-gehalte bij de afvoergasmeetstomp.
Aardgas Aardgas Aardgas
(G20) (G25) (G25.3 NL)
9,2 ± 9,0 ±
9,0 ± 0,3
0,3 0,3
9,0 ± 8,8 ±
8,8 ± 0,3
0,3 0,3
4,5 ± 4,6 ±
4,6 ± 0,6
0,5 0,6
2
Propaan
(G31)
10,4 
0,3
10,2 
0,3
5,1 
0,5
