PERMUTATION DU GROUPE DE GAZ
2.2 Changer le mécanisme gaz (seulement
les appareils de chauffage du groupe 2,
v. table 1.2)
Attention !
b
Risque de dommages consécutifs
à un réglage non autorisé !
Des modifications du régulateur de
la pression du gaz peuvent conduire
à la destruction de la robinetterie.
Ne modifiez en aucun cas le
►
réglage en usine du régulateur de
gaz de la robinetterie du gaz.
i
Remarque
Pour certains produits, les robinetteries sont
montées sans régulateur de la pression du gaz.
i
Remarque
Pour remplacer la robinetterie de gaz, vous avez
besoin d'un Torx T20. Pour démonter directe-
ment la robinetterie de gaz de devant, vous
avez besoin d'un tournevis angulaire ou d'une
noix de serrage Torx T20. Si vous ne disposez
pas d'un tournevis angulaire ou autre outil sem-
blable, vous devez d'abord démonter l'ensemble
de l'unité du ventilateur et de la robinetterie
avant de pouvoir démonter la robinetterie de gaz
du support.
Des mécanismes gaz sans régulateur de la pression de gaz
(4, ill. 2.3) sont montés dans les appareils de chauffage du
groupe 2. Pour le fonctionnement avec du gaz liquide, il faut
monter des mécanismes gaz avec régulateur de la pression
de gaz.
16
6
5
4
3
1
6
2
3
5

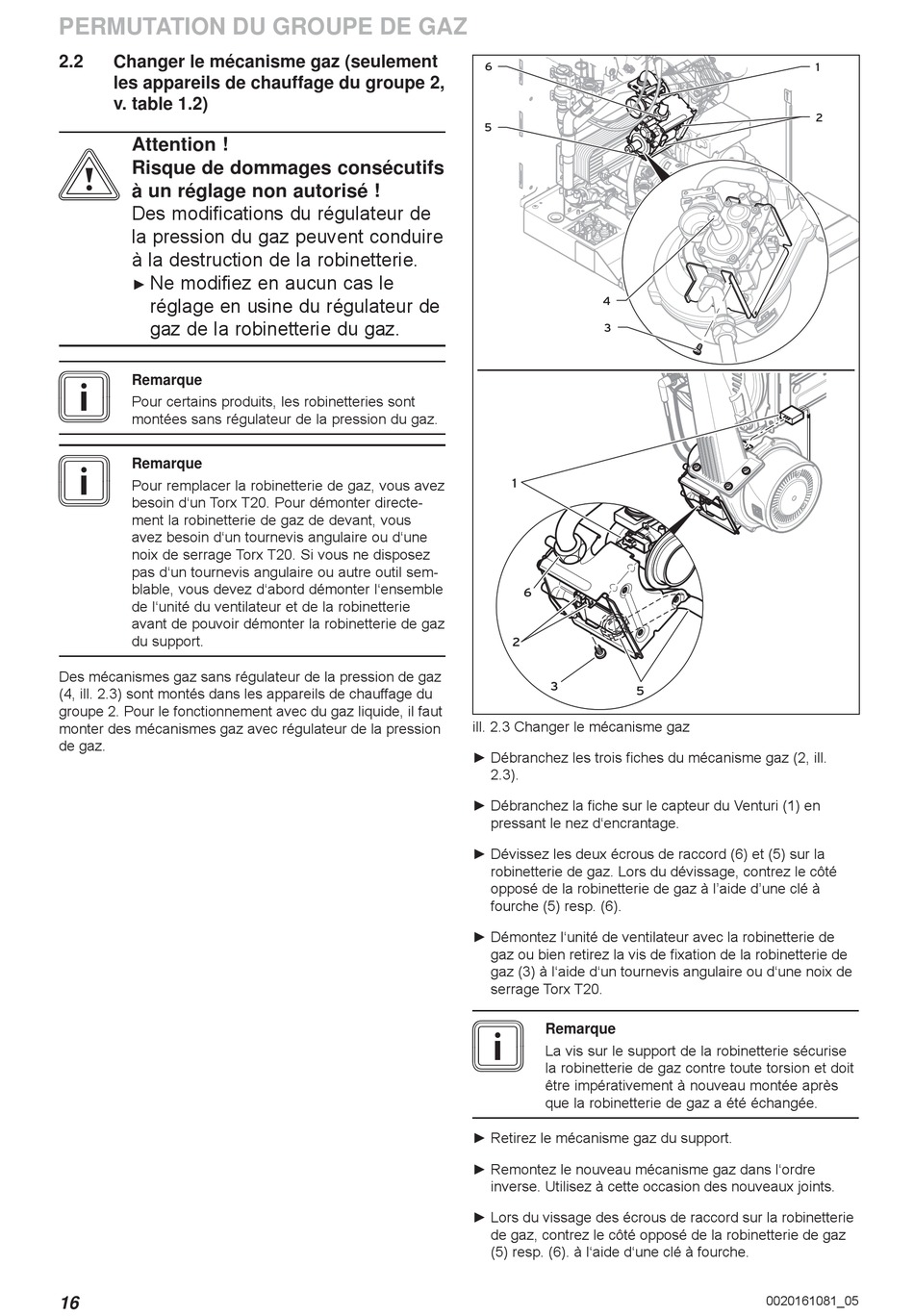

ill. 2.3 Changer le mécanisme gaz
► Débranchez les trois fi ches du mécanisme gaz (2, ill.
2.3).
► Débranchez la fi che sur le capteur du Venturi (1) en
pressant le nez d'encrantage.
► Dévissez les deux écrous de raccord (6) et (5) sur la
robinetterie de gaz. Lors du dévissage, contrez le côté
opposé de la robinetterie de gaz à l'aide d'une clé à
fourche (5) resp. (6).
► Démontez l'unité de ventilateur avec la robinetterie de
gaz ou bien retirez la vis de fi xation de la robinetterie de
gaz (3) à l'aide d'un tournevis angulaire ou d'une noix de
serrage Torx T20.
i
Remarque
La vis sur le support de la robinetterie sécurise
la robinetterie de gaz contre toute torsion et doit
être impérativement à nouveau montée après
que la robinetterie de gaz a été échangée.
► Retirez le mécanisme gaz du support.
► Remontez le nouveau mécanisme gaz dans l'ordre
inverse. Utilisez à cette occasion des nouveaux joints.
► Lors du vissage des écrous de raccord sur la robinetterie
de gaz, contrez le côté opposé de la robinetterie de gaz
(5) resp. (6). à l'aide d'une clé à fourche.
1
2
