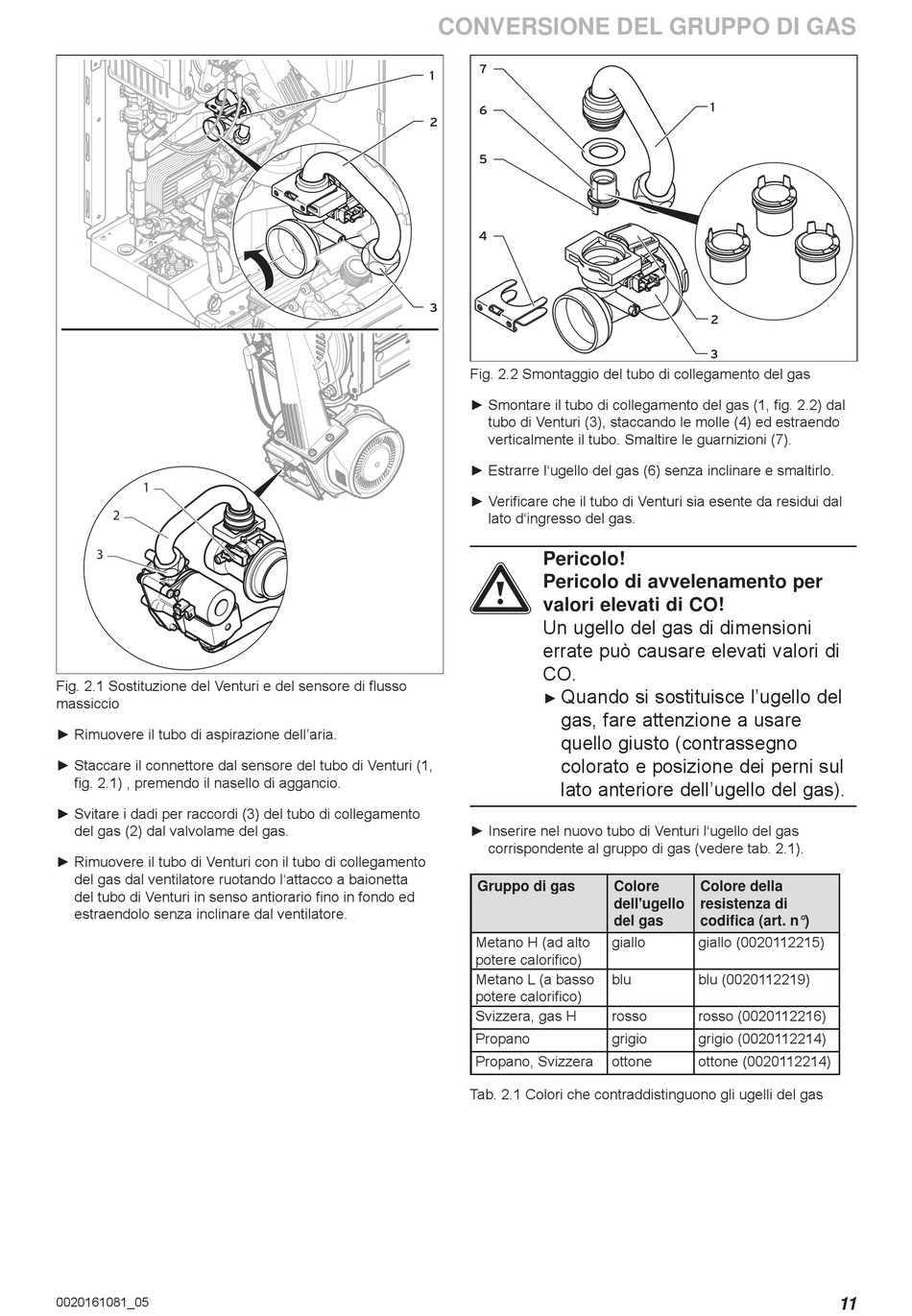

Fig. 2.1 Sostituzione del Venturi e del sensore di fl usso
massiccio
► Rimuovere il tubo di aspirazione dell'aria.
► Staccare il connettore dal sensore del tubo di Venturi (1,
fi g. 2.1) , premendo il nasello di aggancio.
► Svitare i dadi per raccordi (3) del tubo di collegamento
del gas (2) dal valvolame del gas.
► Rimuovere il tubo di Venturi con il tubo di collegamento
del gas dal ventilatore ruotando l'attacco a baionetta
del tubo di Venturi in senso antiorario fi no in fondo ed
estraendolo senza inclinare dal ventilatore.
0020161081_05
CONVERSIONE DEL GRUPPO DI GAS
7
1
6
2
5
4
3
Fig. 2.2 Smontaggio del tubo di collegamento del gas
► Smontare il tubo di collegamento del gas (1, fi g. 2.2) dal
tubo di Venturi (3), staccando le molle (4) ed estraendo
verticalmente il tubo. Smaltire le guarnizioni (7).
► Estrarre l'ugello del gas (6) senza inclinare e smaltirlo.
► Verifi care che il tubo di Venturi sia esente da residui dal
lato d'ingresso del gas.
Pericolo!
a
Pericolo di avvelenamento per
valori elevati di CO!
Un ugello del gas di dimensioni
errate può causare elevati valori di
CO.
Quando si sostituisce l'ugello del
►
gas, fare attenzione a usare
quello giusto (contrassegno
colorato e posizione dei perni sul
lato anteriore dell'ugello del gas).
► Inserire nel nuovo tubo di Venturi l'ugello del gas
corrispondente al gruppo di gas (vedere tab. 2.1).
Gruppo di gas
Metano H (ad alto
potere calorifi co)
Metano L (a basso
potere calorifi co)
Svizzera, gas H
Propano
Propano, Svizzera
Tab. 2.1 Colori che contraddistinguono gli ugelli del gas
1
2
3
Colore Colore della
dell'ugello resistenza di
del gas codifi ca (art. n°)
giallo giallo (0020112215)
blu blu (0020112219)
rosso rosso (0020112216)
grigio grigio (0020112214)
ottone ottone (0020112214)
