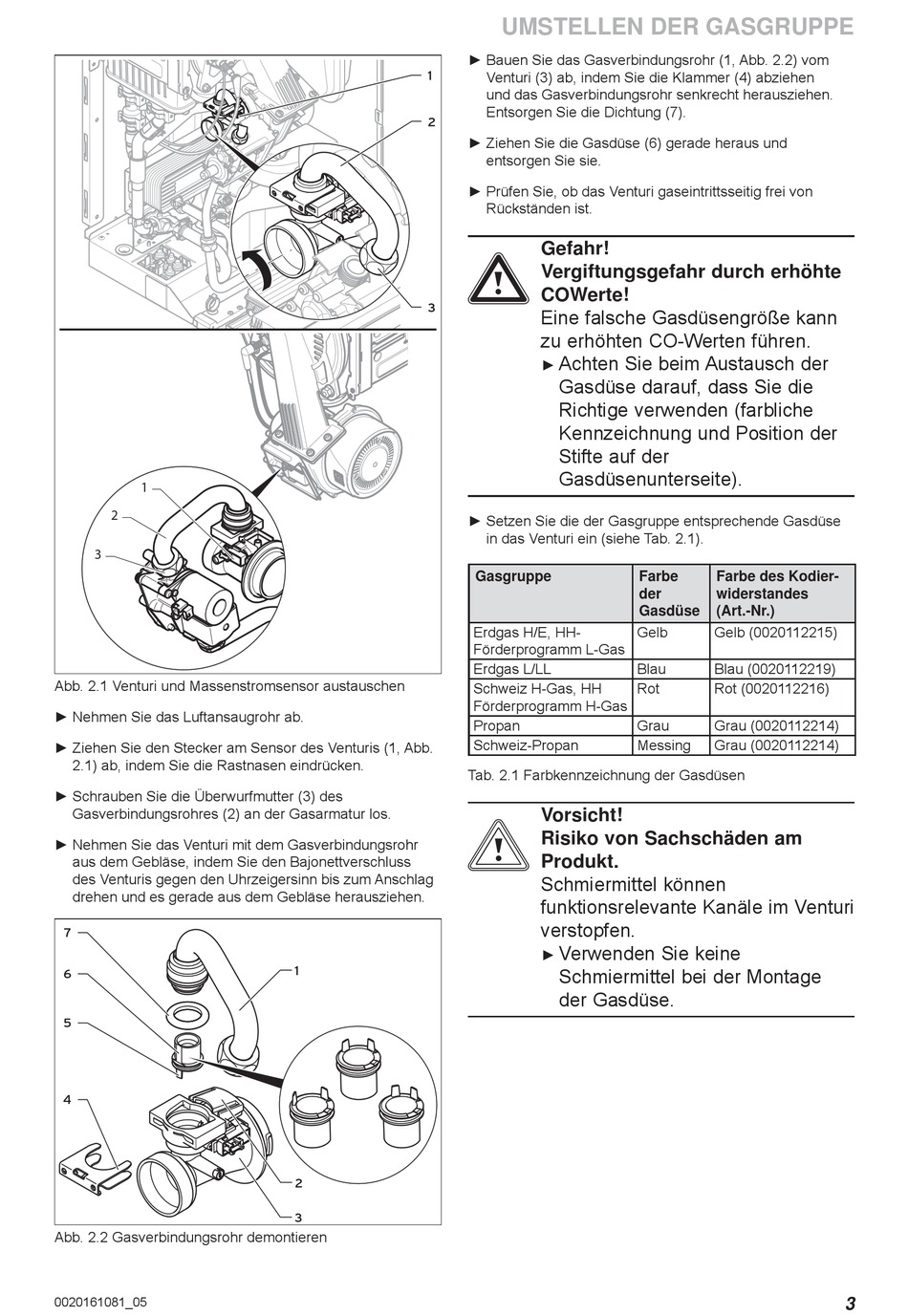

Abb. 2.1 Venturi und Massenstromsensor austauschen
► Nehmen Sie das Luftansaugrohr ab.
► Ziehen Sie den Stecker am Sensor des Venturis (1, Abb.
2.1) ab, indem Sie die Rastnasen eindrücken.
► Schrauben Sie die Überwurfmutter (3) des
Gasverbindungsrohres (2) an der Gasarmatur los.
► Nehmen Sie das Venturi mit dem Gasverbindungsrohr
aus dem Gebläse, indem Sie den Bajonettverschluss
des Venturis gegen den Uhrzeigersinn bis zum Anschlag
drehen und es gerade aus dem Gebläse herausziehen.
7
6
5
4
Abb. 2.2 Gasverbindungsrohr demontieren
0020161081_05
► Bauen Sie das Gasverbindungsrohr (1, Abb. 2.2) vom
1
2
► Ziehen Sie die Gasdüse (6) gerade heraus und
► Prüfen Sie, ob das Venturi gaseintrittsseitig frei von
a
3
► Setzen Sie die der Gasgruppe entsprechende Gasdüse
Tab. 2.1 Farbkennzeichnung der Gasdüsen
b
1
2
3

UMSTELLEN DER GASGRUPPE

Venturi (3) ab, indem Sie die Klammer (4) abziehen
und das Gasverbindungsrohr senkrecht herausziehen.
Entsorgen Sie die Dichtung (7).
entsorgen Sie sie.
Rückständen ist.
Gefahr!
Vergiftungsgefahr durch erhöhte
COWerte!
Eine falsche Gasdüsengröße kann
zu erhöhten CO-Werten führen.
Achten Sie beim Austausch der
►
Gasdüse darauf, dass Sie die
Richtige verwenden (farbliche
Kennzeichnung und Position der
Stifte auf der
Gasdüsenunterseite).
in das Venturi ein (siehe Tab. 2.1).
Gasgruppe Farbe
der
Gasdüse
Erdgas H/E, HH- Gelb
Förderprogramm L-Gas
Erdgas L/LL Blau
Schweiz H-Gas, HH Rot
Förderprogramm H-Gas
Propan Grau
Schweiz-Propan Messing
Vorsicht!
Risiko von Sachschäden am
Produkt.
Schmiermittel können
funktionsrelevante Kanäle im Venturi
verstopfen.
Verwenden Sie keine
►
Schmiermittel bei der Montage
der Gasdüse.
Farbe des Kodier-
widerstandes
(Art.-Nr.)
Gelb (0020112215)
Blau (0020112219)
Rot (0020112216)
Grau (0020112214)
Grau (0020112214)
