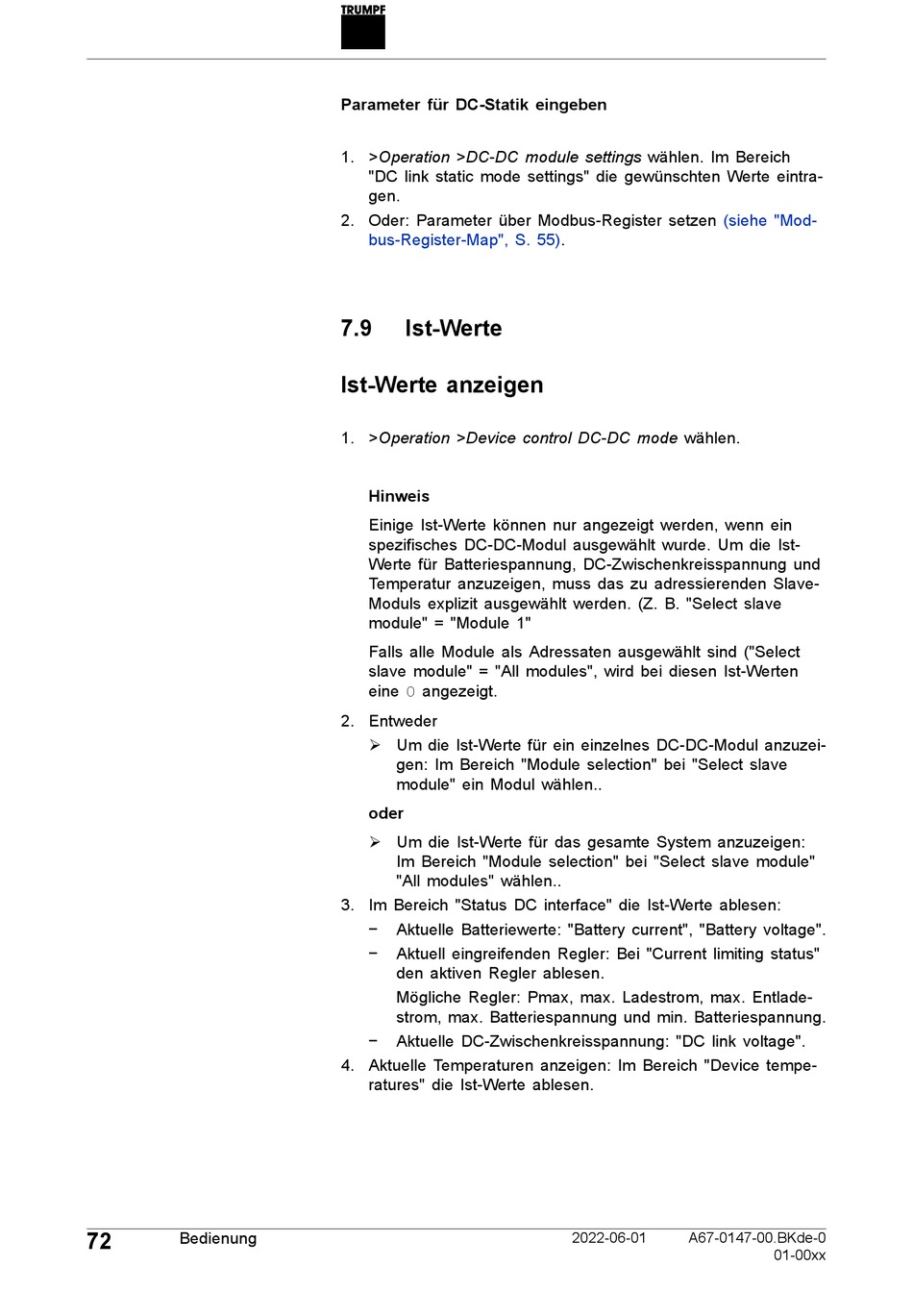

72
Bedienung
Parameter für DC-Statik eingeben
1. >Operation >DC-DC module settings wählen. Im Bereich
"DC link static mode settings" die gewünschten Werte eintra-
gen.
2. Oder: Parameter über Modbus-Register setzen
bus-Register-Map", S.
7.9
Ist-Werte
Ist-Werte anzeigen
1. >Operation >Device control DC-DC mode wählen.
Hinweis
Einige Ist-Werte können nur angezeigt werden, wenn ein
spezifisches DC-DC-Modul ausgewählt wurde. Um die Ist-
Werte für Batteriespannung, DC-Zwischenkreisspannung und
Temperatur anzuzeigen, muss das zu adressierenden Slave-
Moduls explizit ausgewählt werden. (Z. B. "Select slave
module" = "Module 1"
Falls alle Module als Adressaten ausgewählt sind ("Select
slave module" = "All modules", wird bei diesen Ist-Werten
eine 0 angezeigt.
2. Entweder
Ø Um die Ist-Werte für ein einzelnes DC-DC-Modul anzuzei-
gen: Im Bereich "Module selection" bei "Select slave
module" ein Modul wählen..
oder
Ø Um die Ist-Werte für das gesamte System anzuzeigen:
Im Bereich "Module selection" bei "Select slave module"
"All modules" wählen..
3. Im Bereich "Status DC interface" die Ist-Werte ablesen:
−
Aktuelle Batteriewerte: "Battery current", "Battery voltage".
−
Aktuell eingreifenden Regler: Bei "Current limiting status"
den aktiven Regler ablesen.
Mögliche Regler: Pmax, max. Ladestrom, max. Entlade-
strom, max. Batteriespannung und min. Batteriespannung.
−
Aktuelle DC-Zwischenkreisspannung: "DC link voltage".
4. Aktuelle Temperaturen anzeigen: Im Bereich "Device tempe-
ratures" die Ist-Werte ablesen.
55).
2022-06-01
A67-0147-00.BKde-0
(siehe "Mod-
01-00xx
