Parameter
Upper window
Lower window
Reference voltage
Upper window
Reference voltage
Lower window
Beschreibung der Parameter

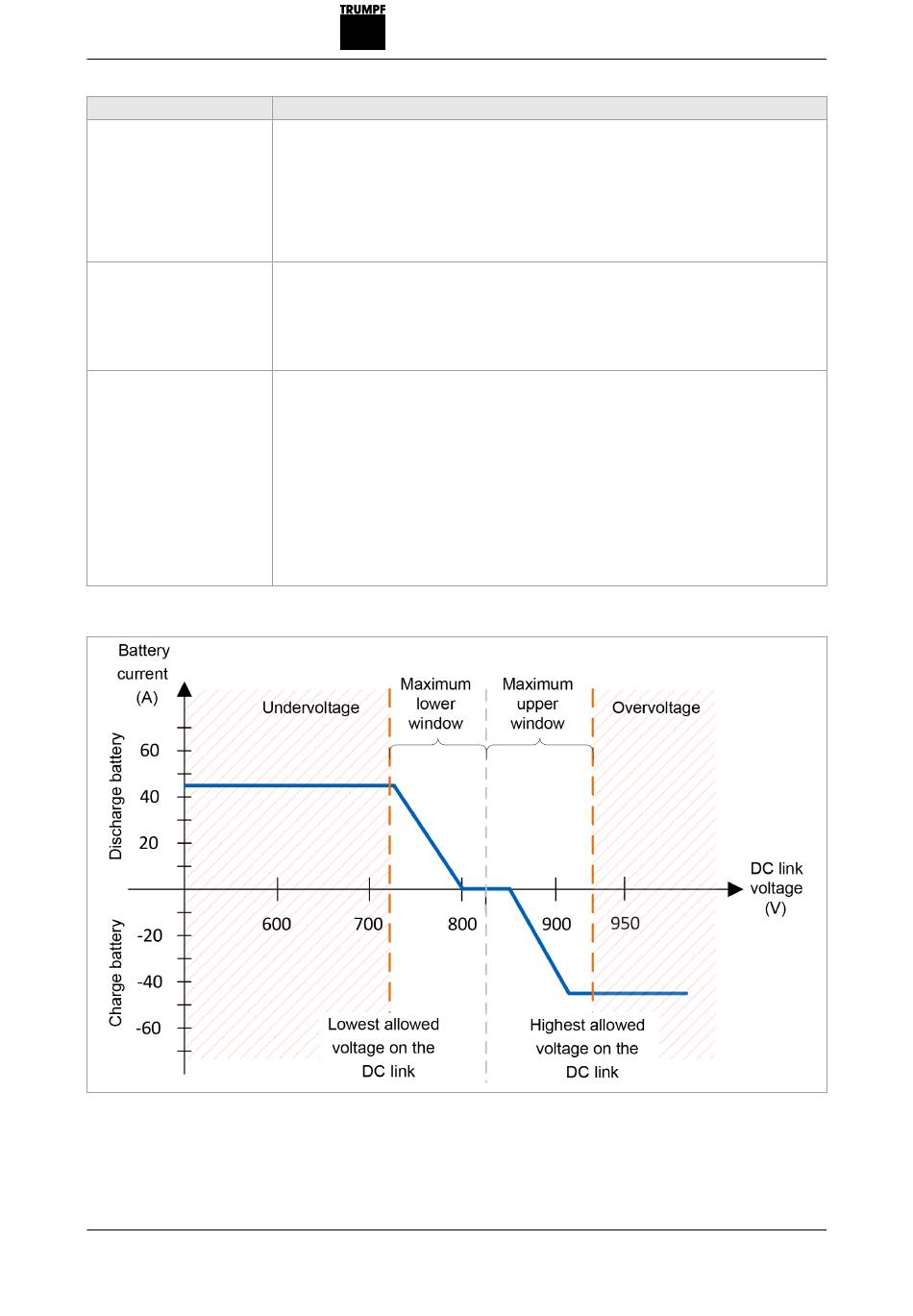

Beispiel: Obere- und Unterespannungsgrenze des erlaubten Betriebs
A67-0147-00.BKde-0
01-00xx
Beschreibung
Steilheit der Statik
Die Steilheit der Statik muss mit den physikalischen Eigenschaften des aufgebauten
Gleichstromnetzes abgestimmt werden (Gesamtkapazität, vorhandene Impedanzen
und ggf. aktive Teilnehmer). Sollten die Werkseinstellungen von "Upper window"
oder "Lower window" für Ihren Anwendungsfall nicht zutreffen, kontaktieren Sie den
TRUMPF Service
Parameter können nicht im laufenden Betrieb geändert werden.
Obere Spannungsgrenze der Statik
Teilnehmer an einem Gleichstromnetz können unterschiedliche Spannungsgrenzen
aufweisen. Die obere Spannung der eingestellten Kennlinie darf die niedrigste Über-
spannungsgrenze im System nicht überschreiten.
Reference voltage + Upper window ≤ niedrigste Überspannungsgrenze
Untere Spannungsgrenze der Statik
Die DC-Zwischenkreisspannung muss folgende Bedingungen erfüllen:
■
Wenn die DC-DC-Module einem AC-DC-Modul untergeordnet sind, muss die DC-
Zwischenkreisspannung mindestens das doppelte vom Scheitelwert der Span-
nung entsprechen.
Bei einem Netz mit 400 V ±10 % ≙ 720 V.
−
Bei einem Netz mit 480 V ±10 % ≙ 870 V.
−
■
Wenn die DC-DC-Module einer Systemsteuerung untergeordnet sind, muss die
DC-Zwischenkreisspannung mindestens 50 V über die Batteriespannung liegen.
■
Reference voltage - Lower window ≥ niedrigste Untererspannungsgrenze
2022-06-01
Tab. 26
Fig. 49
71
