Anzahl anliegender
Meldungen anzeigen
A67-0147-00.BKde-0
01-00xx
−

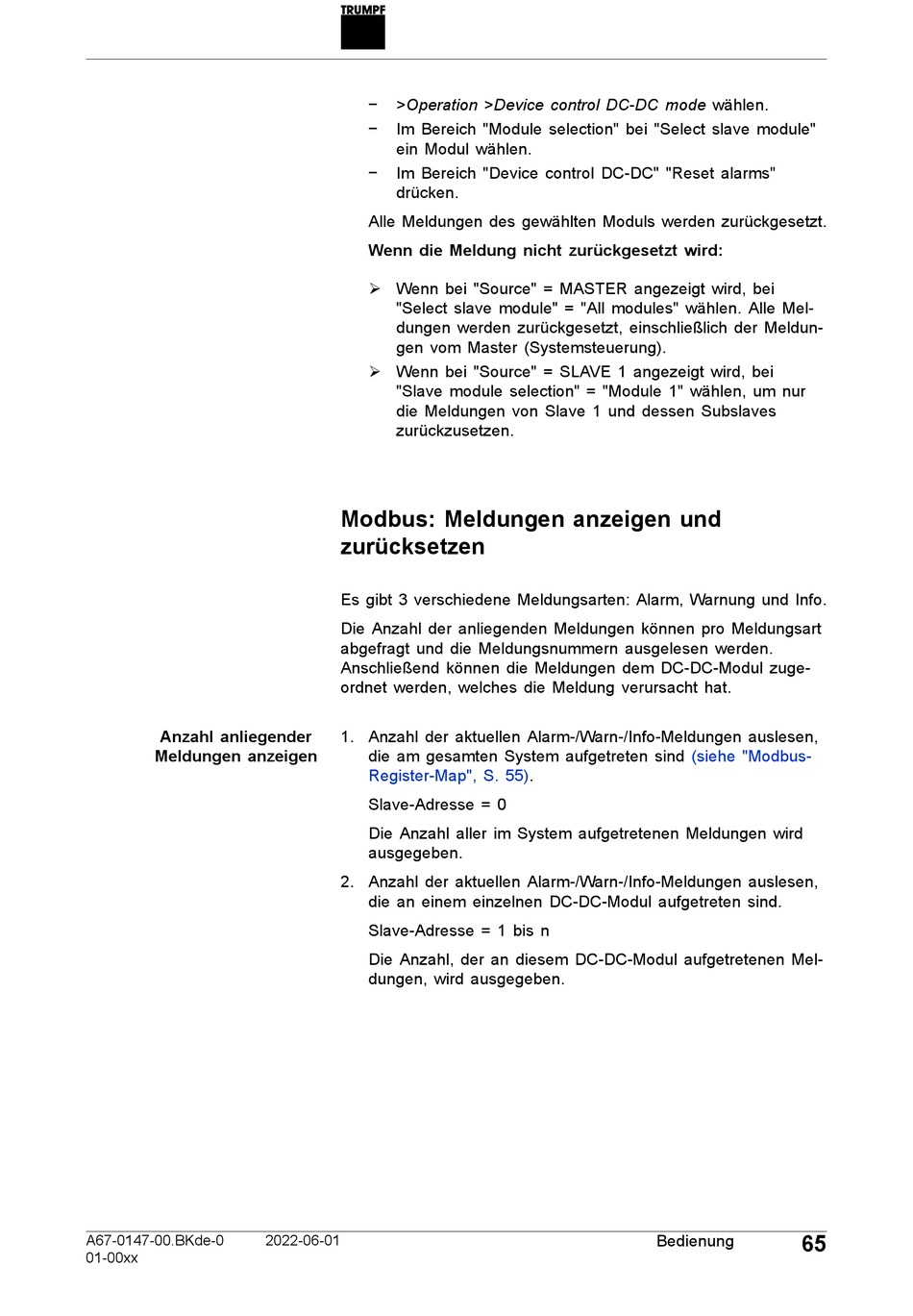

>Operation >Device control DC-DC mode wählen.
−
Im Bereich "Module selection" bei "Select slave module"
ein Modul wählen.
−
Im Bereich "Device control DC-DC" "Reset alarms"
drücken.
Alle Meldungen des gewählten Moduls werden zurückgesetzt.
Wenn die Meldung nicht zurückgesetzt wird:
Ø Wenn bei "Source" = MASTER angezeigt wird, bei
"Select slave module" = "All modules" wählen. Alle Mel-
dungen werden zurückgesetzt, einschließlich der Meldun-
gen vom Master (Systemsteuerung).
Ø Wenn bei "Source" = SLAVE 1 angezeigt wird, bei
"Slave module selection" = "Module 1" wählen, um nur
die Meldungen von Slave 1 und dessen Subslaves
zurückzusetzen.
Modbus: Meldungen anzeigen und
zurücksetzen
Es gibt 3 verschiedene Meldungsarten: Alarm, Warnung und Info.
Die Anzahl der anliegenden Meldungen können pro Meldungsart
abgefragt und die Meldungsnummern ausgelesen werden.
Anschließend können die Meldungen dem DC-DC-Modul zuge-
ordnet werden, welches die Meldung verursacht hat.
1. Anzahl der aktuellen Alarm-/Warn-/Info-Meldungen auslesen,
die am gesamten System aufgetreten sind
Register-Map", S.
Slave-Adresse = 0
Die Anzahl aller im System aufgetretenen Meldungen wird
ausgegeben.
2. Anzahl der aktuellen Alarm-/Warn-/Info-Meldungen auslesen,
die an einem einzelnen DC-DC-Modul aufgetreten sind.
Slave-Adresse = 1 bis n
Die Anzahl, der an diesem DC-DC-Modul aufgetretenen Mel-
dungen, wird ausgegeben.
2022-06-01
55).
Bedienung
(siehe "Modbus-
65
