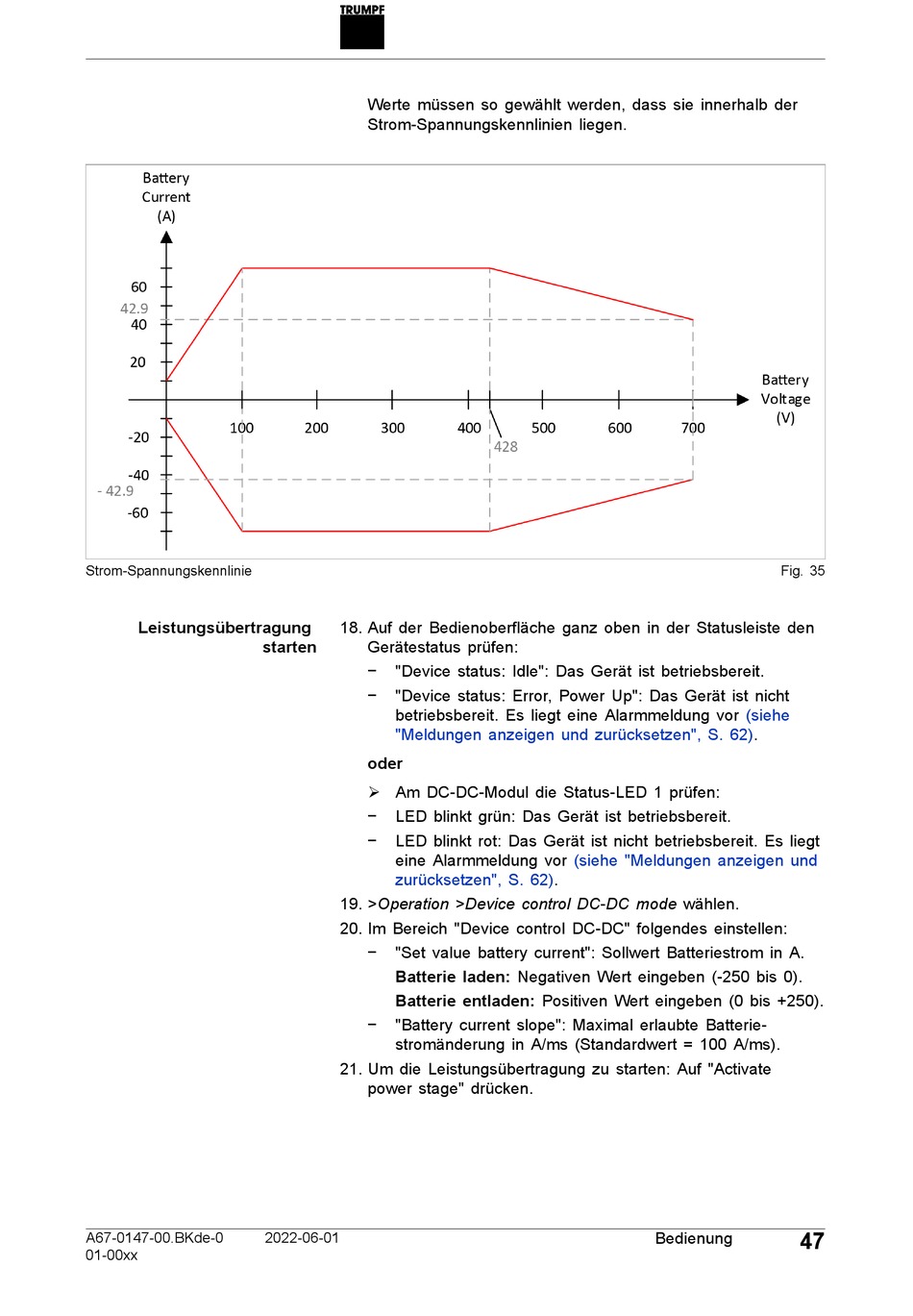

Strom-Spannungskennlinie
Leistungsübertragung
A67-0147-00.BKde-0
01-00xx
Werte müssen so gewählt werden, dass sie innerhalb der
Strom-Spannungskennlinien liegen.
18. Auf der Bedienoberfläche ganz oben in der Statusleiste den
starten
Gerätestatus prüfen:
−
"Device status: Idle": Das Gerät ist betriebsbereit.
−
"Device status: Error, Power Up": Das Gerät ist nicht
betriebsbereit. Es liegt eine Alarmmeldung vor
"Meldungen anzeigen und zurücksetzen", S.
oder
Ø Am DC-DC-Modul die Status-LED 1 prüfen:
−
LED blinkt grün: Das Gerät ist betriebsbereit.
−
LED blinkt rot: Das Gerät ist nicht betriebsbereit. Es liegt
eine Alarmmeldung vor
zurücksetzen", S.
19. >Operation >Device control DC-DC mode wählen.
20. Im Bereich "Device control DC-DC" folgendes einstellen:
−
"Set value battery current": Sollwert Batteriestrom in A.
Batterie laden: Negativen Wert eingeben (-250 bis 0).
Batterie entladen: Positiven Wert eingeben (0 bis +250).
−
"Battery current slope": Maximal erlaubte Batterie-
stromänderung in A/ms (Standardwert = 100 A/ms).
21. Um die Leistungsübertragung zu starten: Auf "Activate
power stage" drücken.
2022-06-01
(siehe "Meldungen anzeigen und
62).
Bedienung
Fig. 35
(siehe
62).
47
