Prozess-Soll-Werte
einstellen ("DC-DC module
settings")
A67-0147-00.BKde-0
01-00xx
−
DC-DC configuration
An die Systemsteuerung sind nur DC-DC-Module ange-
schlossen.
−
n*(AC-DC + m*DC-DC)
An die Systemsteuerung sind AC-DC- und DC-DC-
Module angeschlossen.
10. Bei "Select AC3025 generation" die Geräte-Generation
wählen: "AC3025".
11. Um die Auswahl zu speichern: "Save selection" drücken.
12. Um die TruConvert System Control neu zu starten: "Restart
CPU" drücken.
Die Systemsteuerung gleicht die eingestellte Systemkonfigu-
ration mit den tatsächlich verbundenen Modulen ab. Stim-
men beide Angaben überein, wird in der Statusleiste bei
"Detected Configuration" die eingestellte Systemkonfiguration
angezeigt.
Weicht die eingestellte Systemkonfiguration von der automa-
tisch erkannten Systemkonfiguration ab, wird in der Status-
leiste bei "Detected Configuration" "None" angezeigt.
Zusätzlich wird eine Meldung ausgegeben. In der Seiten-
leiste
drücken, um die Meldungen einzublenden.
13. >Operation >DC-DC module settings wählen.
14. Jede Eingabe in den folgenden Schritten muss mit der Ein-
gabetaste ↲ bestätigt werden.

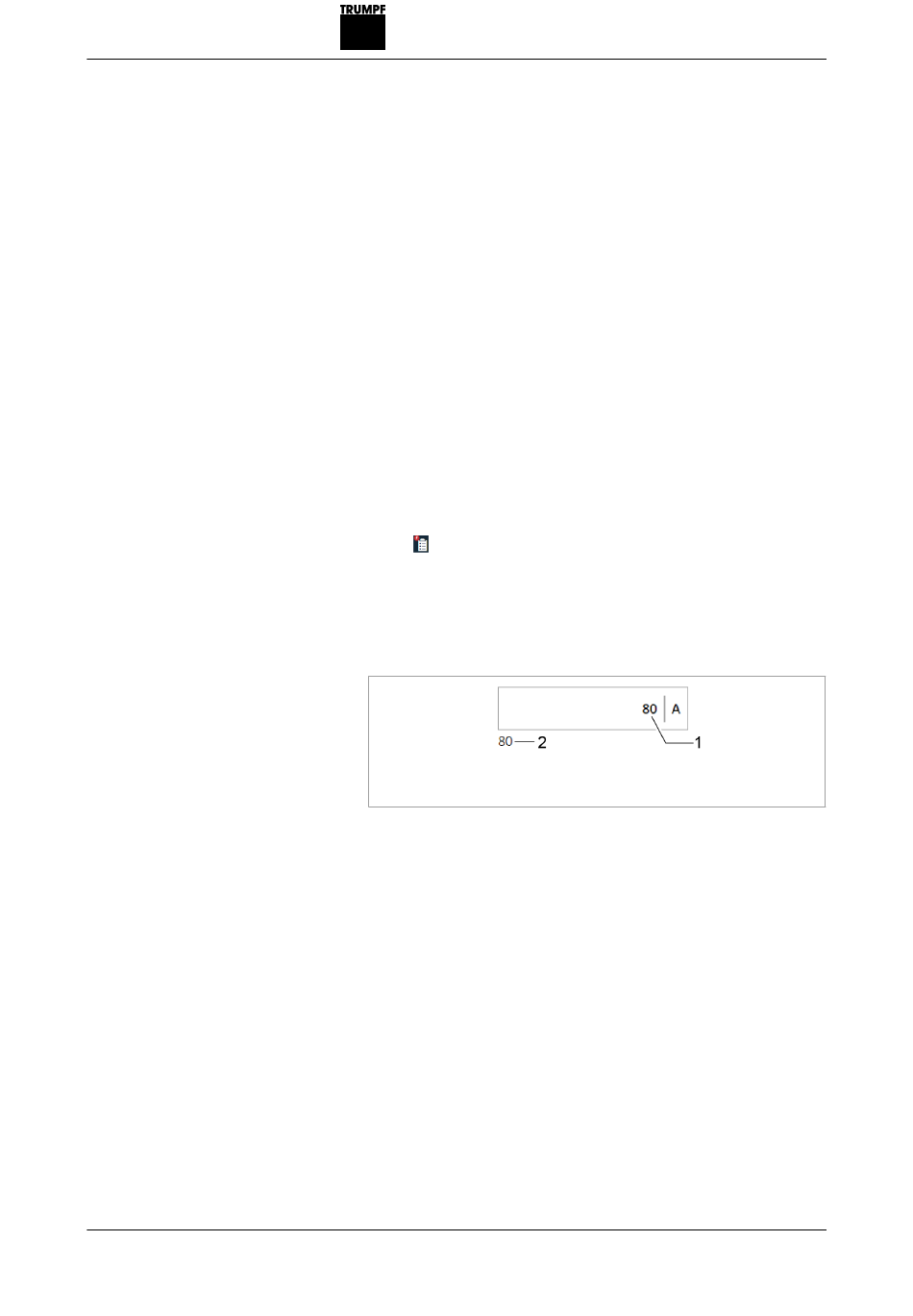

1
Eingabefeld
Eingabe bestätigen
Der ins System übernommene Wert wird anschließend
rechts neben dem Eingabefeld angezeigt.
15. Damit die Einstellungen für alle DC-DC-Module gelten:
−
Im Bereich "Module selection" bei "Select slave module"
"All modules" wählen.
16. Bei "Battery terminal settings" eingeben:
−
"Minimum discharge voltage": Untere Grenze, bis zu der
die Batterie entladen wird.
Bei Erreichen des Grenzwertes wird der Entladestrom
reduziert.
−
"Alarm threshold voltage": Untere Grenze, bis zu der die
Batterie entladen wird.
Bei Unterschreitung (z. B. bei Kurzschluss der Batterie)
erzeugt die TruConvert System Control eine Alarmmel-
dung und schaltet ab.
2022-06-01
2
Ins System übernommener
Wert
Bedienung
Fig. 34
45
