Schnittstellen; Schutzleiter; Kabelanforderung - Trumpf TruConvert DC 1030 Betriebsanleitung

Ansicht
Anschluss

Kabelanforderung

Erdungskonzept 1:
Batterieleitungen ungeerdet
Erdungskonzept 2:
Batterieleitungen mittig
geerdet
24

Schnittstellen

4. Schnittstellen
4.1

Schutzleiter

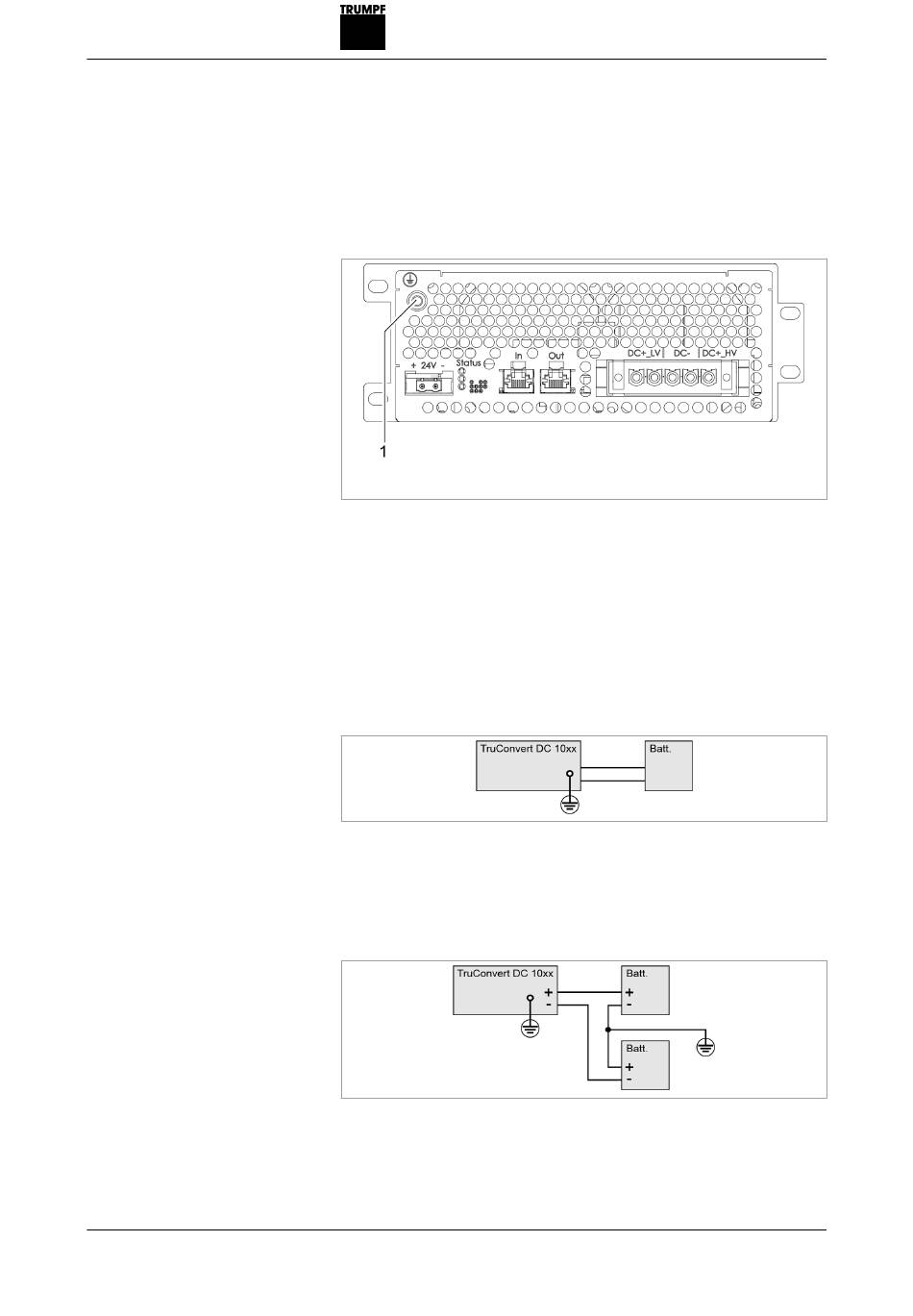

1 M6-Gewindebolzen für Schutzleiteranschluss
Schutzleiteranschlüsse
An Gehäuserückseite: Gewindebolzen M6, Drehmoment:
■
5 Nm.
Der Querschnitt des Schutzleiters hängt vom Erdungskonzept
der Gesamtanlage ab.
■
2
1 x 10 mm / 1 x AWG 7
■ Der Querschnitt des Schutzleiters muss entsprechend der
Batterieeigenschaften und Sicherungseigenschaften vom
Anlagenbauer berechnet werden.
2022-06-01 A67-0147-00.BKde-0
Fig. 13
Fig. 14
Fig. 15
01-00xx
