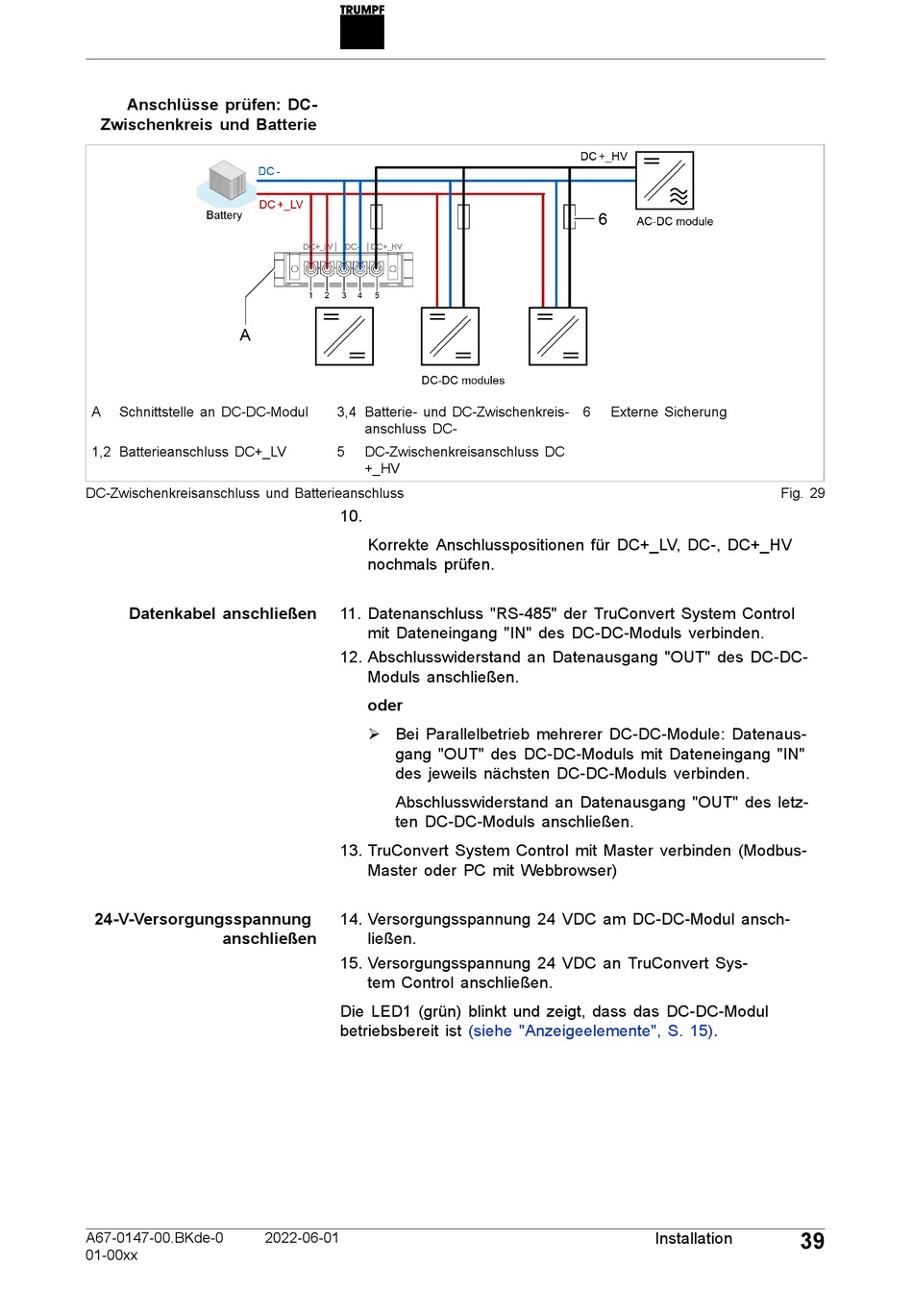

Anschlüsse prüfen: DC-
Zwischenkreis und Batterie
A
Schnittstelle an DC-DC-Modul
1,2 Batterieanschluss DC+_LV
DC-Zwischenkreisanschluss und Batterieanschluss
Datenkabel anschließen
24-V-Versorgungsspannung
anschließen
A67-0147-00.BKde-0
01-00xx
3,4 Batterie- und DC-Zwischenkreis-
anschluss DC-
5
DC-Zwischenkreisanschluss DC
+_HV
10.
Korrekte Anschlusspositionen für DC+_LV, DC-, DC+_HV
nochmals prüfen.
11. Datenanschluss "RS-485" der TruConvert System Control
mit Dateneingang "IN" des DC-DC-Moduls verbinden.
12. Abschlusswiderstand an Datenausgang "OUT" des DC-DC-
Moduls anschließen.
oder
Ø Bei Parallelbetrieb mehrerer DC-DC-Module: Datenaus-
gang "OUT" des DC-DC-Moduls mit Dateneingang "IN"
des jeweils nächsten DC-DC-Moduls verbinden.
Abschlusswiderstand an Datenausgang "OUT" des letz-
ten DC-DC-Moduls anschließen.
13. TruConvert System Control mit Master verbinden (Modbus-
Master oder PC mit Webbrowser)
14. Versorgungsspannung 24 VDC am DC-DC-Modul ansch-
ließen.
15. Versorgungsspannung 24 VDC an TruConvert Sys-
tem Control anschließen.
Die LED1 (grün) blinkt und zeigt, dass das DC-DC-Modul
betriebsbereit ist
2022-06-01
6
Externe Sicherung
(siehe "Anzeigeelemente", S.
Fig. 29
15).
39
Installation
