WARNUNG
Spannungsfreiheit herstellen
A67-0147-00.BKde-0
01-00xx

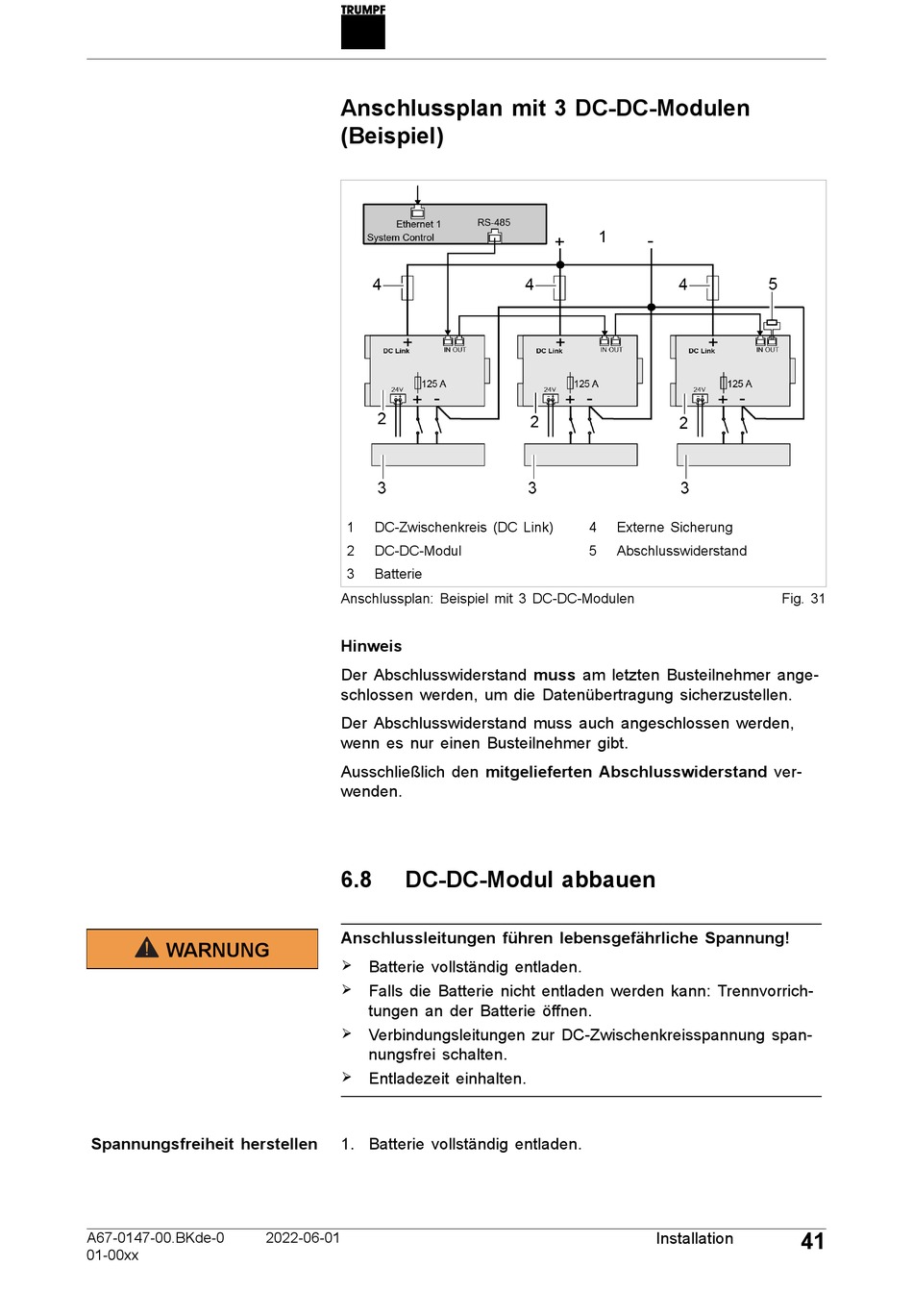

Anschlussplan mit 3 DC-DC-Modulen
(Beispiel)
1
DC-Zwischenkreis (DC Link)
2
DC-DC-Modul
3
Batterie
Anschlussplan: Beispiel mit 3 DC-DC-Modulen
Hinweis
Der Abschlusswiderstand muss am letzten Busteilnehmer ange-
schlossen werden, um die Datenübertragung sicherzustellen.
Der Abschlusswiderstand muss auch angeschlossen werden,
wenn es nur einen Busteilnehmer gibt.
Ausschließlich den mitgelieferten Abschlusswiderstand ver-
wenden.
6.8
DC-DC-Modul abbauen
Anschlussleitungen führen lebensgefährliche Spannung!
Ø
Batterie vollständig entladen.
Ø
Falls die Batterie nicht entladen werden kann: Trennvorrich-
tungen an der Batterie öffnen.
Ø
Verbindungsleitungen zur DC-Zwischenkreisspannung span-
nungsfrei schalten.
Ø
Entladezeit einhalten.
1. Batterie vollständig entladen.
2022-06-01
4
Externe Sicherung
5
Abschlusswiderstand
Installation
Fig. 31
41
