USD50B
Messgröße
Messbereich
Endress+Hauser

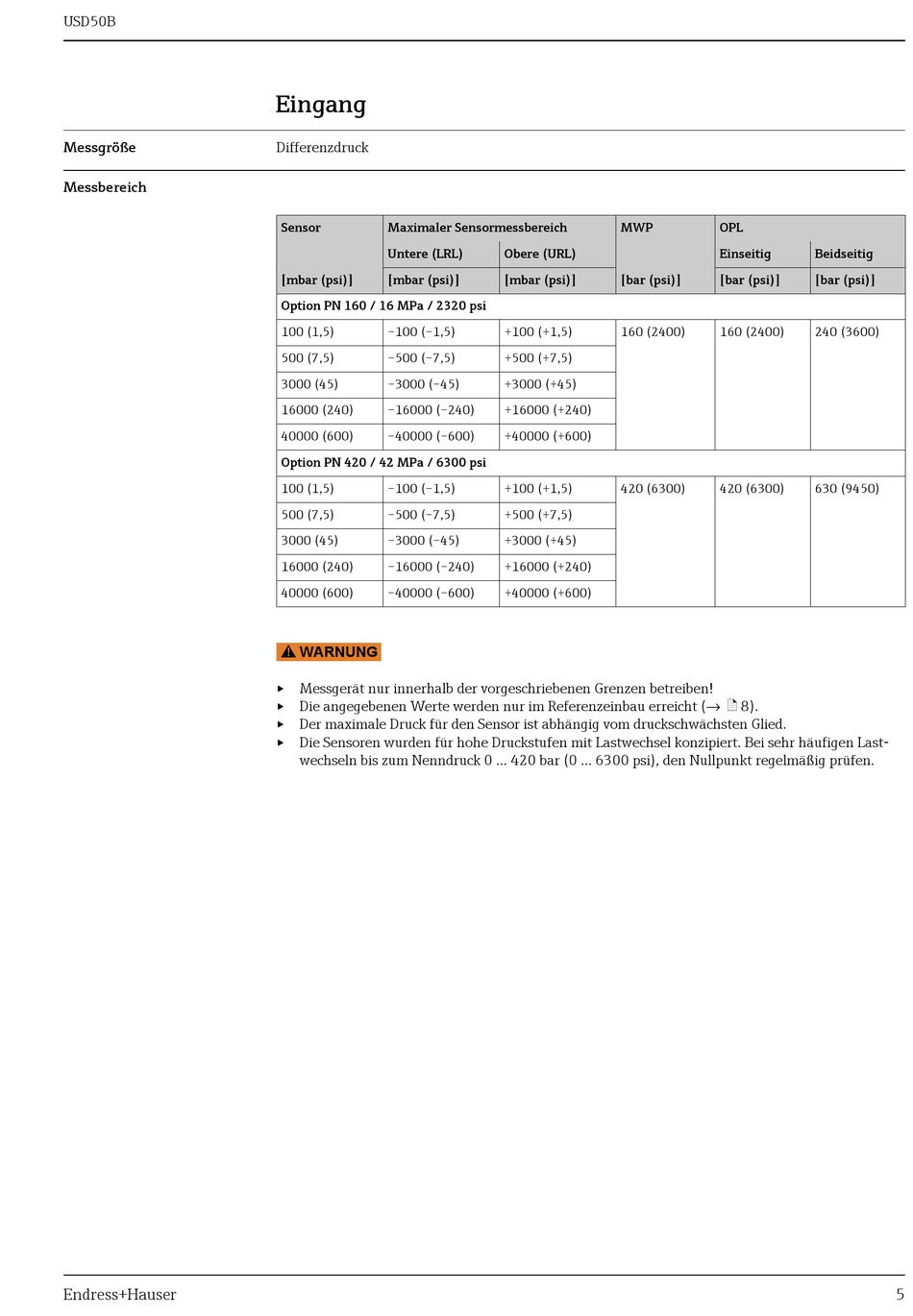

Eingang
Differenzdruck
Sensor
Maximaler Sensormessbereich
Untere (LRL)
[mbar (psi)]
[mbar (psi)]
Option PN 160 / 16 MPa / 2320 psi
100 (1,5)
–100 (–1,5)
500 (7,5)
–500 (–7,5)
3000 (45)
–3000 (–45)
16000 (240)
–16000 (–240)
40000 (600)
–40000 (–600)
Option PN 420 / 42 MPa / 6300 psi
100 (1,5)
–100 (–1,5)
500 (7,5)
–500 (–7,5)
3000 (45)
–3000 (–45)
16000 (240)
–16000 (–240)
40000 (600)
–40000 (–600)
WARNUNG
!
‣ Messgerät nur innerhalb der vorgeschriebenen Grenzen betreiben!
‣ Die angegebenen Werte werden nur im Referenzeinbau erreicht (→ ä 8).
‣ Der maximale Druck für den Sensor ist abhängig vom druckschwächsten Glied.
‣ Die Sensoren wurden für hohe Druckstufen mit Lastwechsel konzipiert. Bei sehr häufigen Last-
wechseln bis zum Nenndruck 0 ... 420 bar (0 ... 6300 psi), den Nullpunkt regelmäßig prüfen.
MWP
Obere (URL)
[mbar (psi)]
[bar (psi)]
+100 (+1,5)
160 (2400)
+500 (+7,5)
+3000 (+45)
+16000 (+240)
+40000 (+600)
+100 (+1,5)
420 (6300)
+500 (+7,5)
+3000 (+45)
+16000 (+240)
+40000 (+600)
OPL
Einseitig
Beidseitig
[bar (psi)]
[bar (psi)]
160 (2400)
240 (3600)
420 (6300)
630 (9450)
5
