EloStar Master 3X0 / 4X0 / - smart
5.3

Bedieneinheit FlatControl montieren

5.3.1

Bedieneinheit FlatControl befestigen

Sie benötigen 2
Werkzeug,
um Befestigungspunkte und einen Kabeldurchbruch im
Wertbehältnis zu schaffen.
1. Bringen Sie zwei Befestigungspunkte (2) außen am Wertbehältnis und
einen Kabeldurchbruch (3) gemäß folgendem Bohrbild ein.

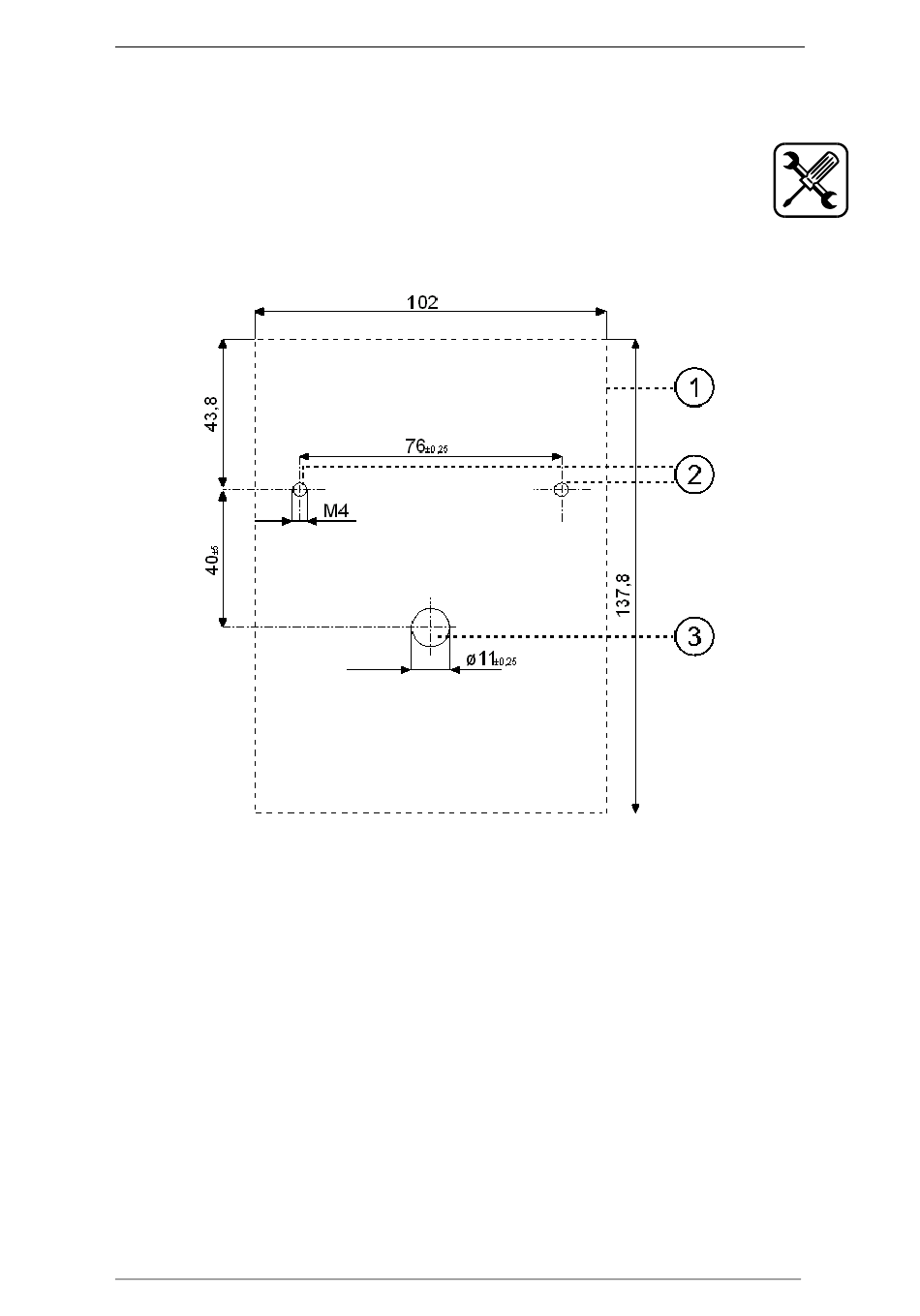

Abb. 22:
1) Platzbedarf der Bedieneinheit nach Befestigung
2) Befestigungspunkte für die Bedieneinheit (1)
3) Kabeldurchbruch für die Bedieneinheit
2. Verbinden Sie das Buskabel mit Buchse A der Platine der Bedieneinheit. Achten
Sie auf den korrekten Sitz der Stecker.
3. Führen Sie das mit der Bedieneinheit verbundene Kabel durch den von Ihnen
eingebrachten Kabeldurchbruch.
Handbuch V.1.03H
Schrauben (im Lieferumfang)
Bohrbild zur Montage der Bedieneinheit
Montage
und geeignetes
33
