EloStar Master 3X0 / 4X0 / - smart

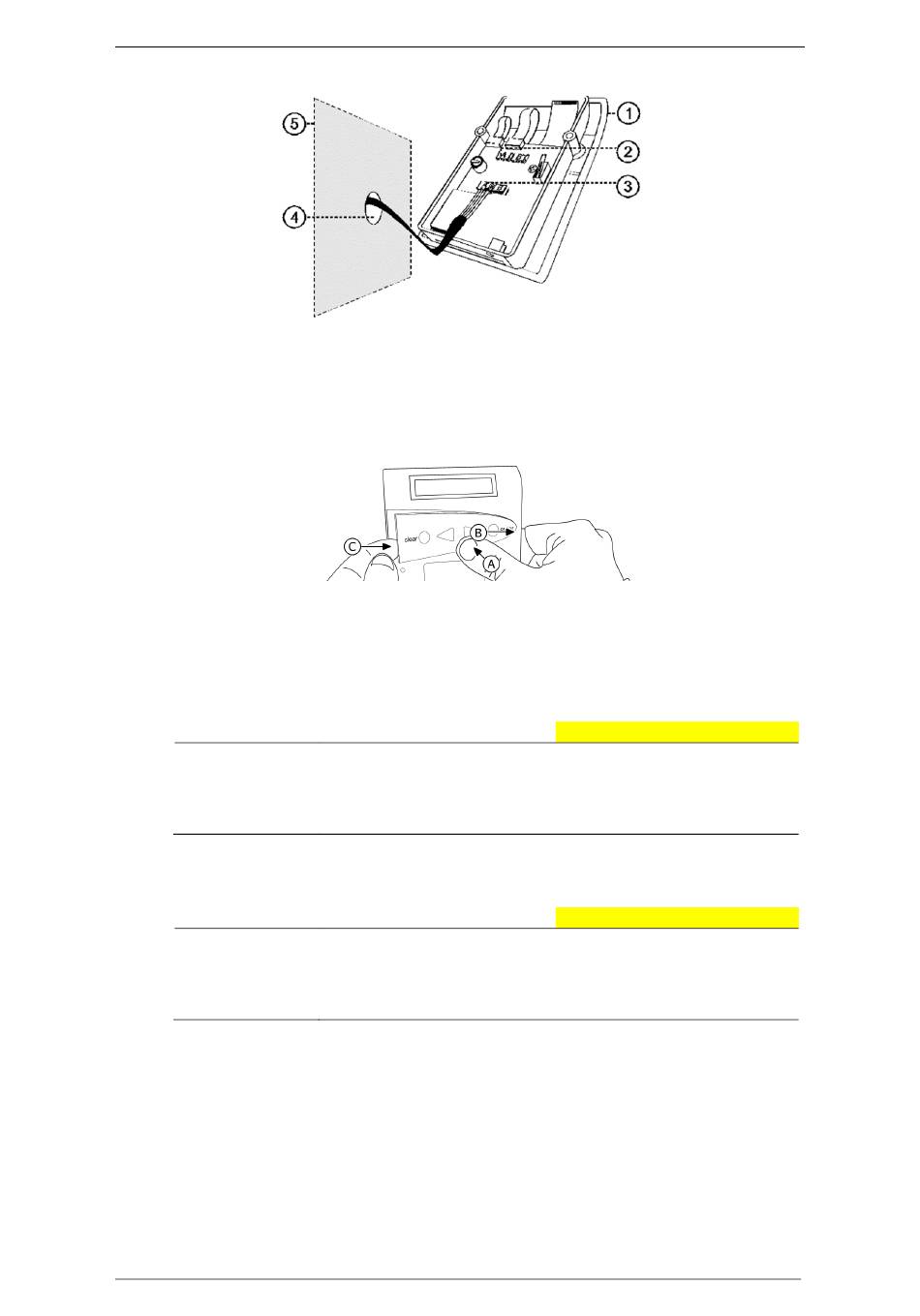

Abb. 23:
1) Bedieneinheit
2) Buchse A (links) für Stecker des Buskabels
3) 4-poliger Stecker des Buskabels
4) Kabeldurchbruch des Wertbehältnisses
5) Wertbehältnis
Abb. 24:
4. Um die vorgefertigten Durchbrüche hinter der Menütastatur freizulegen, üben Sie
mit dem Daumen (A) leichten Druck aus, schieben Sie die Tastatur nach
rechts (B) und hebeln Sie sie mit dem Fingernagel aus der Einlassung (C).
5. Führen Sie 2 Schrauben durch die hierfür vorgesehenen Durchbrüche in der
Bedieneinheit.
6. Verschrauben
Befestigungspunkten.
Sie haben die Bedieneinheit erfolgreich befestigt.
Handbuch V.1.03H
Kabelführung Außenseite Wertbehältnis / Bedieneinheit
Menütastatur aus Einlassung hebeln
Eine falsche Abfolge der Montageschritte kann eine
Beschädigung der Bedieneinheit zur Folge haben.
Schutzfolie auf der Rückseite der Menütastatur nicht ablösen,
sondern dies erst nach dem Ende der Inbetriebnahme tun.
Zu hohe Krafteinbringung kann eine Beschädigung der
Bedieneinheit zur Folge haben.
Ziehen Sie die Schrauben mit einem maximalen Drehmoment
von 1 Nm an.
Sie die Schrauben
Vorsicht
Vorsicht
mit den von Ihnen
Montage
gebohrten
