EloStar Master 3X0 / 4X0 / - smart
5.6.4

Riegelwerkskontakte von EloXT II einrichten

Bei geschlossenem Riegelwerks-Eingangskontakt können Sie das Schloss nicht
schließen.
Sie können an einer Sperreinrichtung EloXT II Riegelwerkskontakte für bis zu zwei
Schlösser einrichten. Der Kontakt für beide Schlösser ist über die Schraubklemmen 17
und 18 geführt.
•
Schließen Sie die Riegelwerkskontakte fachgerecht und nach Ihren Bedürfnissen
an die von Ihnen genutzte Schaltung an.
Sie haben die Riegelwerkskontakte fachgerecht eingerichtet.
5.6.5

Alarmkontakt von EloXT II einrichten

Nicht von UL evaluiert.
Schraubklemmen 11 und 12 geführt.
Im Zustand des Stillen Alarms, der etwa eine Sekunde dauert, ist der
Alarmkontakt an den Schraubklemmen 11 und 12 geschlossen.
Stiller Alarm wird durch Eingabe des Alarmcodes beim Öffnen eines Schlosses
ausgelöst (siehe auch Kapitel ‚Bedienung' im Handbuch).
•
Durchtrennen Sie den Draht der Kodierbrücke R1 mit einem Schraubendreher.
•
Verbinden Sie den Alarmkontakt fachgerecht und nach Ihren Bedürfnissen.
Sie haben den Alarmkontakt von EloXT II erfolgreich eingerichtet.
•
Handbuch V.1.03H
Mit der optionalen
Funktionsweise der
„Riegelwerk" umprogrammiert werden, so dass das
Verhalten bei „Kontakt offen" / „Kontakt geschlossen"
genau umgekehrt ist wie unten beschrieben.
Der Alarmkontakt

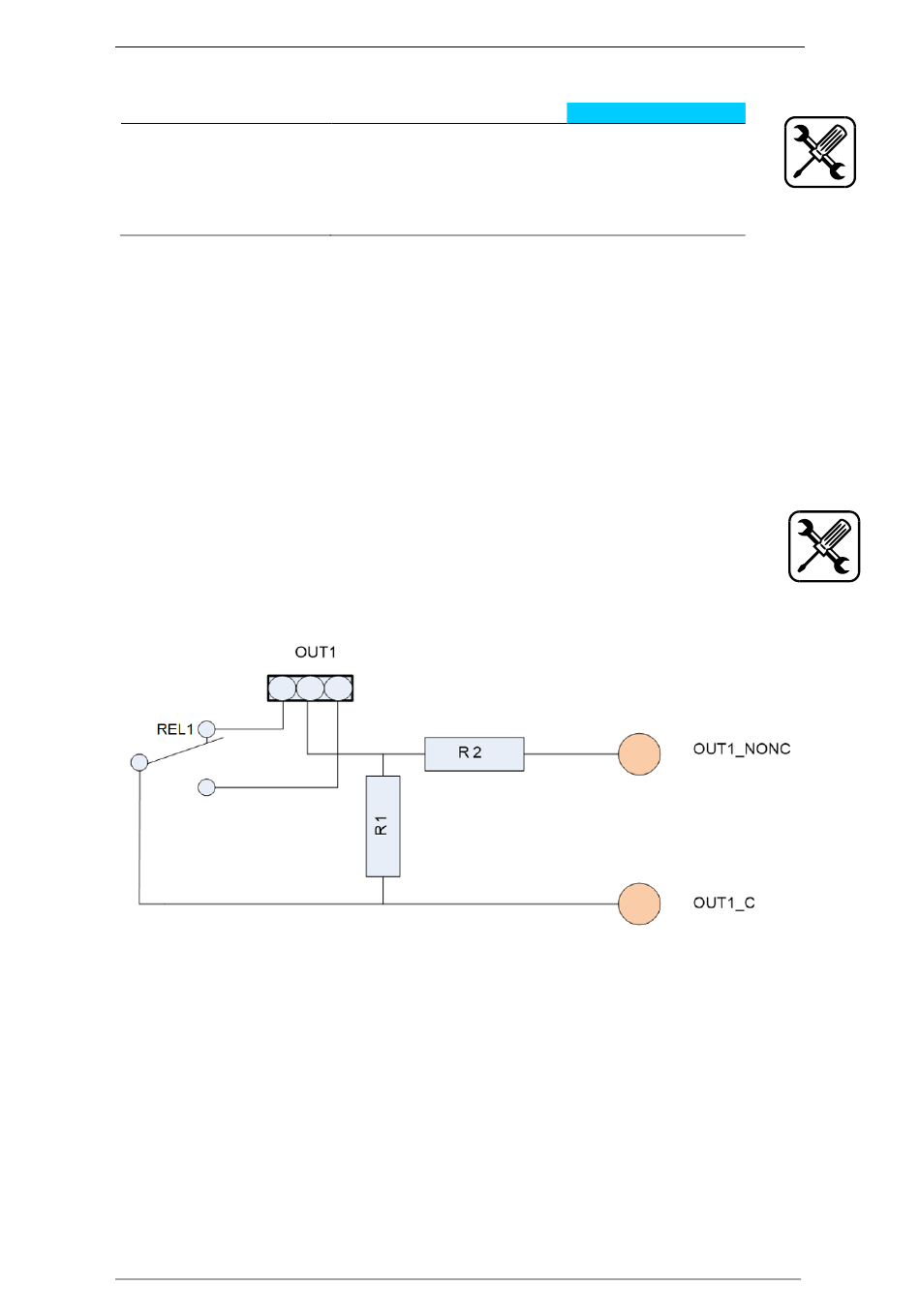

Abb. 30: Schaltung Alarmkontakt
Hinweis
PC-Software kann
Eingänge „Freigabe"
(Ausgang) ist über
Montage
die
und
die
