EloStar Master 3X0 / 4X0 / - smart
5.2.2 Erweiterungen an QPad anschließen
An der Rückseite der Bedieneinheit befindet sich die Platine der
Bedieneinheit.
1) JST-Buchse (nicht genutzt)
2) Abhebe-Kontakte
3) JST-Buchse für Anschluss von Optionsboxen
4) JST-Buchse für IO-Funktionen (Erweiterungseinheiten)
5) Notstromversorgung
6) Micro-USB-Anschluss unter Abdeckung in Vorderseite unten
7) Lautsprecher
8) Anschluss für Buskabel
9) Anschluss für Batteriefach, falls vorhanden
10) Anschluss für Buskabel B (optional)
11) 3 Kontakte, gegebenenfalls mit Jumper bestücken, von links:
Con4 (a):
Con12 (b): Jumper, wenn keine Optionsbox
Con5 (c):
12) Schraubklemme für Erdungskabel (für Glas-Variante; nicht genutzt)
•
Wenn Sie IO-Funktionen der Bedieneinheit anschließen möchten, verbinden Sie
JST-Buchse 4 der Platine mit einer optionalen Erweiterungseinheit.
Sie haben erfolgreich Erweiterungen an der Bedieneinheit angeschlossen.
Handbuch V.1.03H

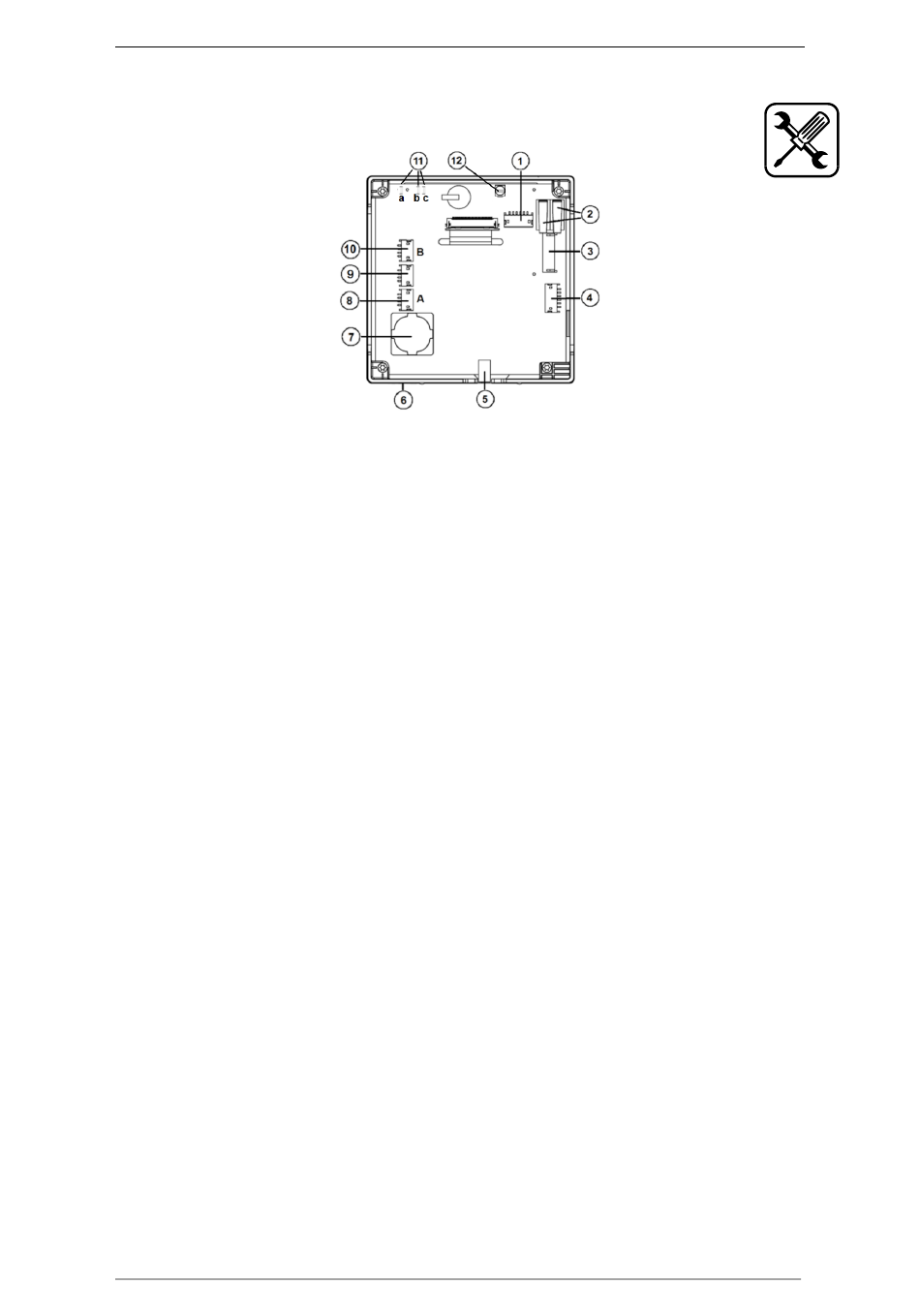

Abb. 21: Anschlüsse von QPad
Jumper, da kein Batteriefach / gerade Version),
Jumper, wenn keine Optionsbox
Montage
32
