9 Störungsabhilfe
9.1

System bei Netzausfall mit Spannung versorgen

Batteriehersteller bieten passende 9 Volt Blockbatterien unter den Bezeichnungen
6LR61 (Alkali-Mangan), 6F22 (Zink-Kohle), 6AM6, 522 an.
Sie benötigen ein Adapterkabel (im Lieferumfang), eine neuwertige 9 Volt
Blockbatterie (keine Akkus) und Zugriff auf die Bedieneinheit.
1. Verbinden Sie Adapterkabel und Batterie. Achten Sie dabei auf die
unterschiedliche Größe der Steckverbindungen von Plus- und Minuspol der
Batterie.
2. Stecken Sie den MiniDC-Stecker des Adapterkabels an die Buchse auf der
Unterseite der Eingabeeinheit.
Schließen Sie das Batteriefach so, dass die Lasche wieder einschnappt.
1) Buchse für Spannungsversorgung bei Netzausfall
MiniDC-Stecker des Adapterkabels
2)
9 Volt Blockbatterie
3)
Sie versorgen das System erfolgreich mit Spannung.
Handbuch V.1.03H

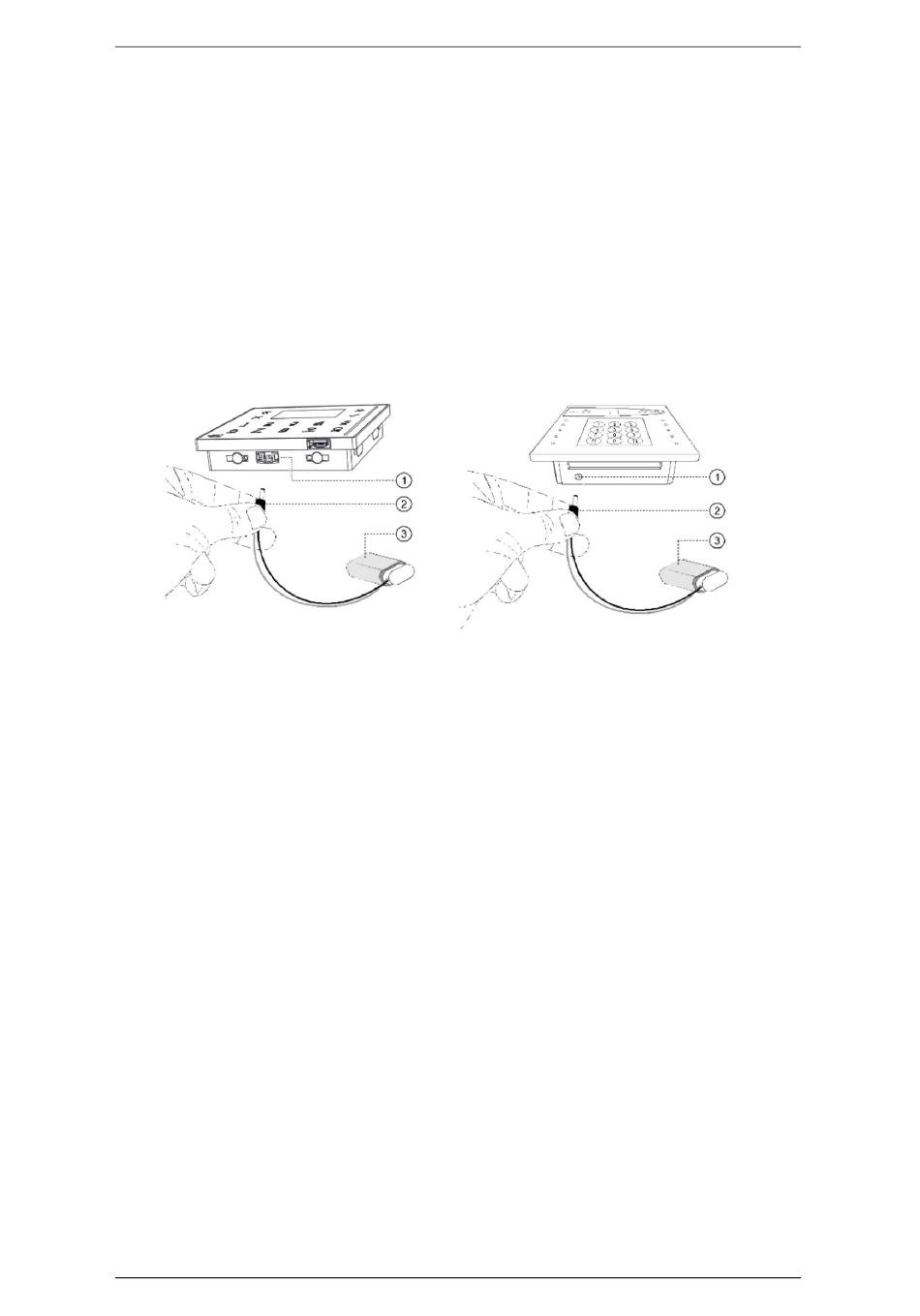

Abb. 42: Adapterkabel verbinden
