5.6 Sperreinrichtung EloXT II montieren

5.6.1

Sperreinrichtung EloXT II befestigen

Sie benötigen 2 Schrauben M3 und geeignetes Werkzeug, um
Befestigungspunkte
Wertbehältnis einzulassen.
1. Finden Sie einen für die Sperreinrichtung geeigneten Platz im
Wertbehältnis. Achten Sie dabei auf die geplante Kabelführung.

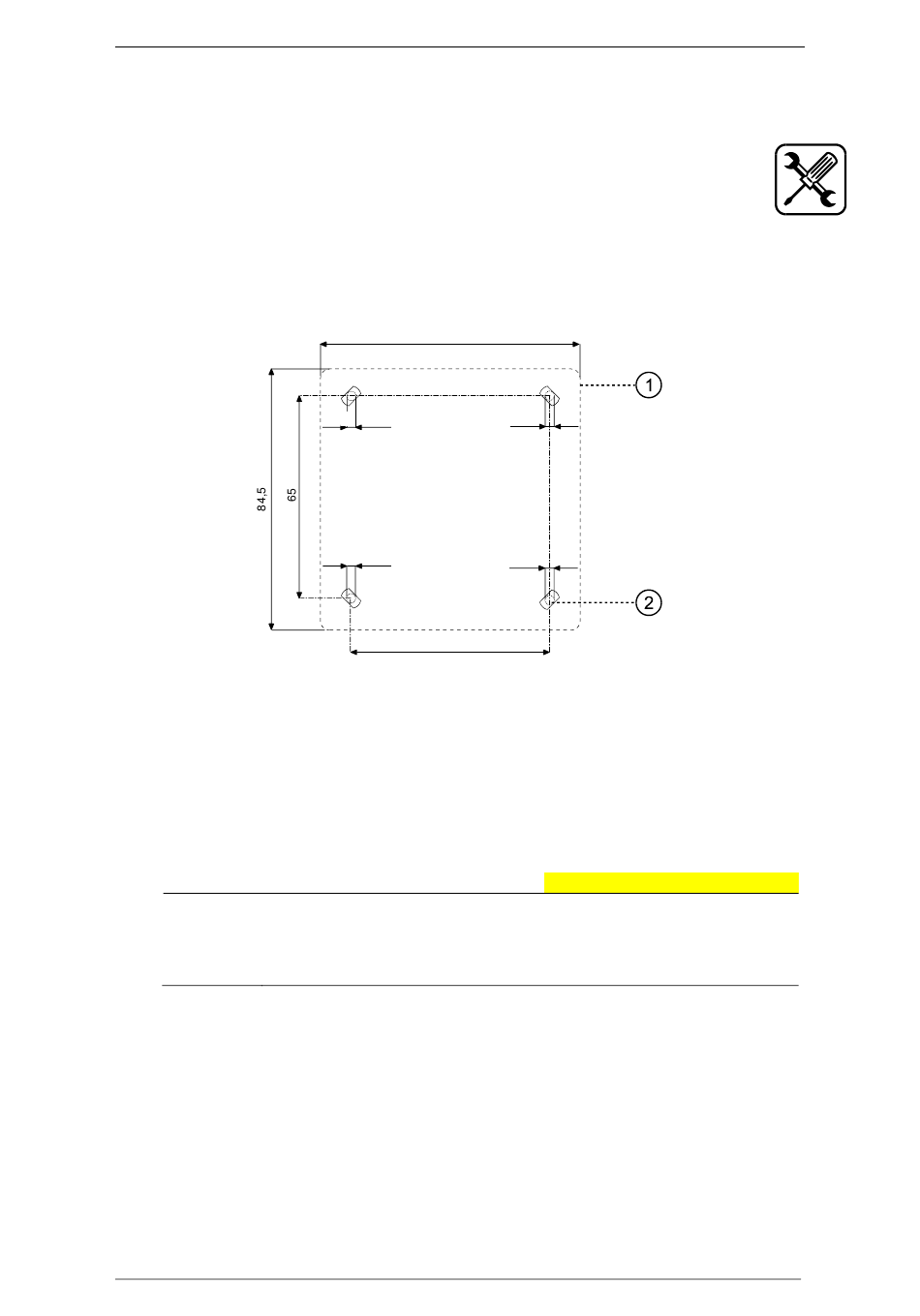

2. Bringen Sie 2 Befestigungspunkte gemäß den Maßen in folgendem Bohrbild auf
der Innenseite des Wertbehältnisses ein.
Abb. 29:
1) Umriss der Sperreinrichtung EloXT II
2) Befestigungspunkte für die Einheit EloXT II
3. Lösen Sie die Schrauben auf der Vorderseite der Einheit EloXT II und entfernen
Sie den Deckel der Verschalung.
Sie sehen das Innere der Sperreinrichtung EloXT II.
Zu hohe Krafteinbringung kann eine Beschädigung der
Sperreinrichtung zur Folge haben.
Ziehen Sie die Schrauben mit einem maximalen Drehmoment von
5 Nm an.
4. Verschrauben Sie 2 Schrauben in den Ecken des Bodens von EloXT II lose mit
den von Ihnen gebohrten Befestigungspunkten.
5. Überprüfen Sie die spannungsfreie Montage von EloXT II.
6. Lassen Sie EloXT II im weiteren Verlauf der Montage geöffnet, um gewünschte
Funktionen einrichten zu können.
Sie haben die Sperreinrichtung EloXT II erfolgreich befestigt.
Handbuch V.1.03H
für
84,5
ø2
3
3 ø2
65
Bohrbild zur Montage der Sperreinrichtung EloXT II
die Schrauben in
ø2
3
ø2
3
Vorsicht
Montage
das
38
