EloStar Master 3X0 / 4X0 / - smart
Abb. 10:
Abb. 11:
Abb. 12:
Abb. 13:
Abb. 14:
Schraubklemme Beschreibung
1 Kontakt Sabotagelinie B
2 Kontakt Sabotagelinie A
3 Kontakt 9 VDC Spannungsversorgung
4 GND 9VDC Spannungsversorgung
5 Kontakt 12 VDC Spannungsversorgung
6 GND 12 VDC Spannungsversorgung
7 Ausgangskontakt 3 kommt von FlatControl NC/NO (abh. Jp Out3)
8 Ausgangskontakt 3 kommt von FlatControl C
9 Ausgangskontakt 2 Status NC/NO (abh. v. Jp Out2)
10 Ausgangskontakt 2 Status C
11 Ausgangskontakt 1 Stiller Alarm NC/NO (abh. von Jumper Out1)
Ausgangskontakt 1 Stiller Alarm C
12
13 Eingangskontakt 4 (nicht belegt)
14 GND Eingangskontakt 3/4
15 Eingangskontakt 3 Türkontakt FlatControl, Schnelles Schließen
16 Eingangskontakt 2 Freigabe
17 GND Eingangskontakt 1/2
18 Eingangskontakt 1 Riegelwerk
Handbuch V.1.03H

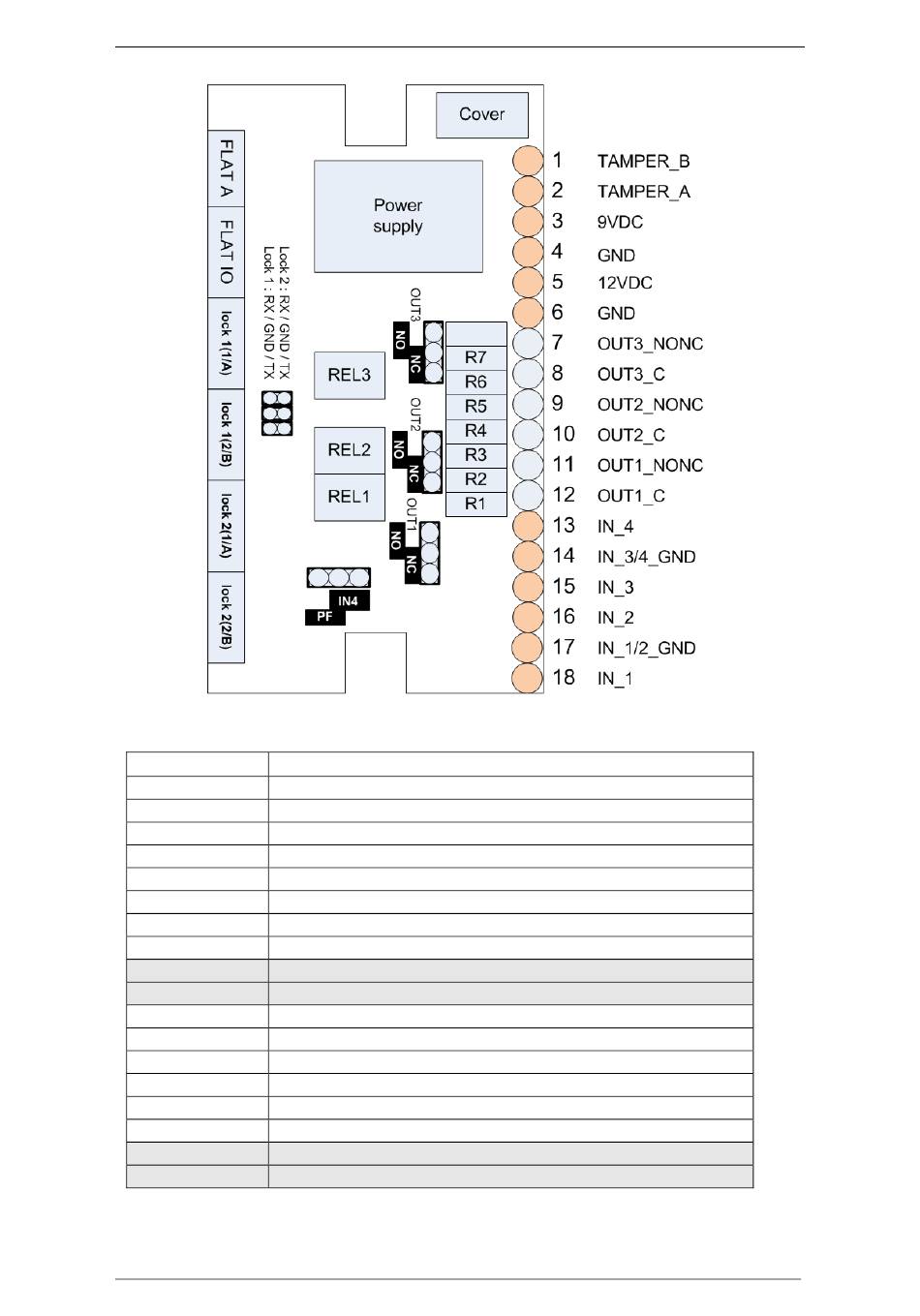

Anschlussbelegung Platine EloXT II
Systembeschreibung
23
