Abb. 27:
2. Führen Sie die 4 Schrauben M6 durch die Löcher im Schloss.
3. Verschrauben Sie die 4 Schrauben mit den von Ihnen eingebrachten
Befestigungspunkten im Behältnis.
4. Prüfen Sie die spannungsfreie Montage von Schloss und Riegel.
Sie haben das Schloss erfolgreich befestigt.
5.5.2 Schloss anschließen
Sie benötigen 1 Kabel vierpolig mit JST-Steckern, 1 Kabel 6-polig mit JST-Steckern,
2 Kabel 6-polig mit JST-Stecker und RJ11C/RJ-11W-Steckern.
1. Führen Sie ein Buskabel (4-polig) von Anschluss A der Bedieneinheit zu Anschluss
Flat A von EloXT II („Flat A" in Abb. „Anschlussbelegung Platine EloXT II", S.23).
2. Führen Sie ein weiteres Kabel (6-polig) von JST-Anschluss für IO-Funktionen
(FlatControl: Punkt 4 in Abb. „Platine der Bedieneinheit FlatControl", S.35,
QPad: Punkt 4 in Abb. „ Anschlüsse von QPad", S. 32)
zu Anschluss „Flat IO" von EloXT II („Flat IO" in Abb. „Anschlussbelegung Platine
EloXT II", S.23).
Führen Sie ein Kabel (6-polig) von EloXT II Buchse „Lock 1(1/A)" zu Schloss-
3.
Buchse A und ein zweites Kabel von EloXT II Buchse „Lock 1(2/B)" zu Schloss-
Buchse B.
Falls ein zweites Schloss im System ist, verbinden Sie Buchse „Lock 2(1/A)" von
EloXT II mit dessen Schloss-Buchse A und Buchse „Lock 2(2/B)" von EloXT II mit
einem weiteren Kabel (6-polig) mit Schloss-Buchse B.
4. Stellen Sie sicher, dass die Einstecksicherungen eingeschnappt sind.
Sie haben das Schloss erfolgreich angeschlossen.
Handbuch V.1.03H

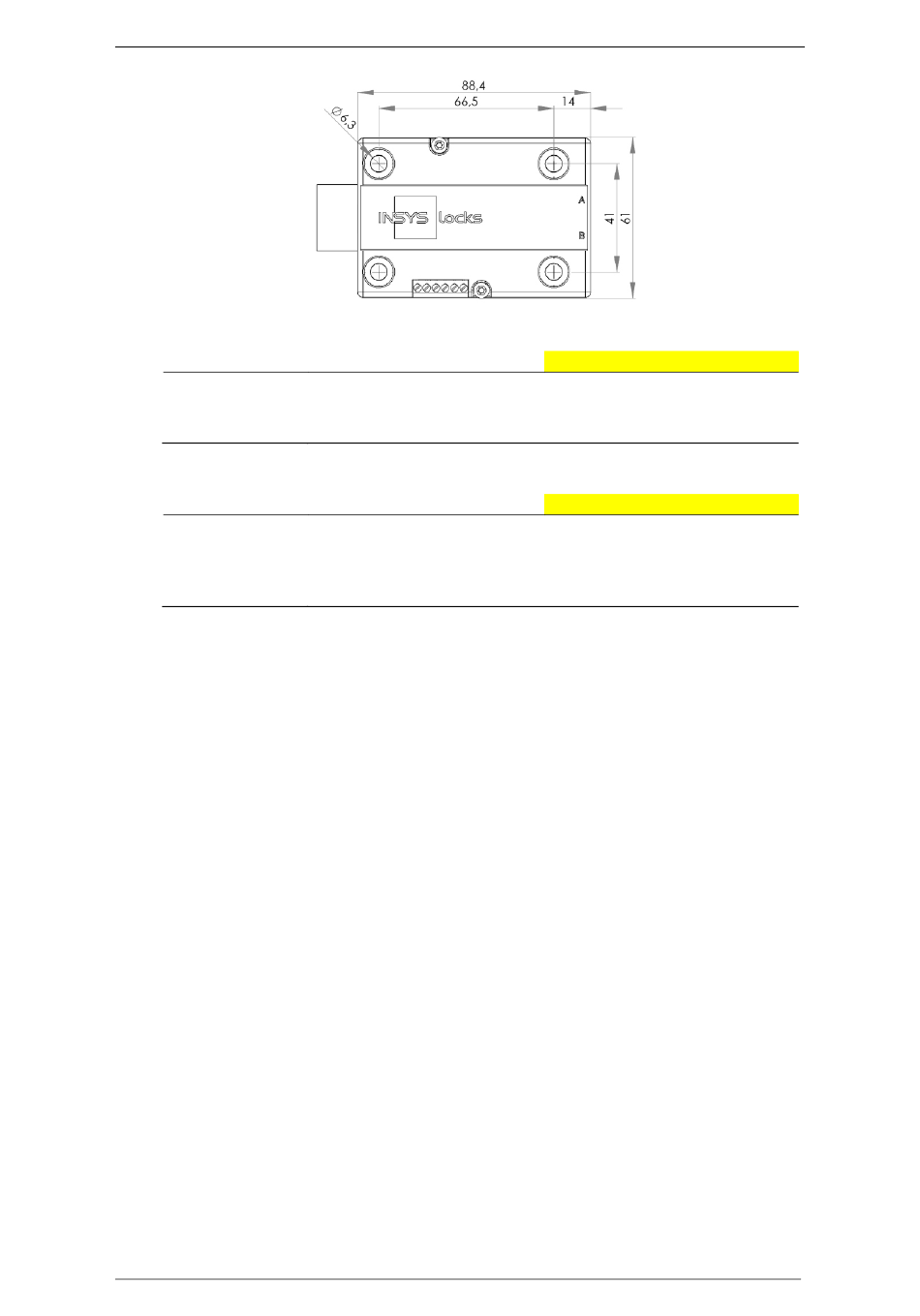

Maße INSYS Lock 400 (Riegelhub 8,5-15 mm)
Eine durch eine unebene Auflagefläche verursachte
Verwindung kann zu Fehlfunktionen führen.
Verbauen Sie das Schloss auf einer ebenen Oberfläche.
Zu hohe Krafteinbringung kann eine Funktionsstörung des
Schlosses zur Folge haben.
Ziehen Sie die Befestigungsschrauben mit einem maximalen
Drehmoment von 5 Nm an.
Montage
Vorsicht
Vorsicht
