Elektrische Installation weiterer Ladesysteme an die IMS Plus

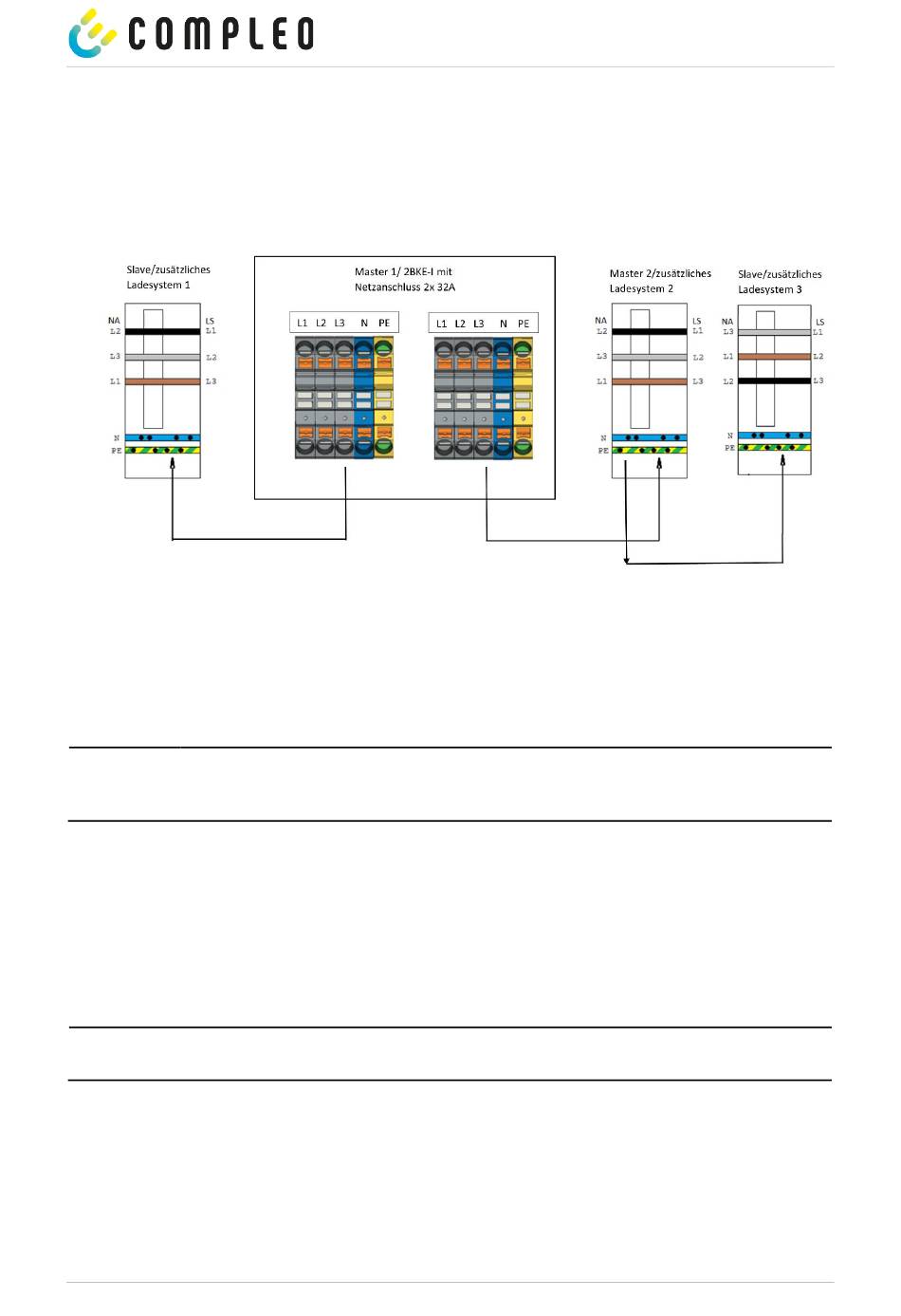

Der Anschluss von zusätzlichen Ladesystemen erfolgt wie abgebildet. Die Phasen im Ladesystem (LS) sind fest
(rechte Seite der Beschriftung), die Netzseitige Auflegung (NS) muss jedoch zwingend beachtet und der
Abbildung entnommen werden (linke Seite).
So muss zum Beispiel L2 von der IMS Plus (Master) kommend in der Slave 1 (LS) auf L1 gelegt werden, um eine
optimale Phasenverteilung über das System zu gewährleisten.
1.
Alle Leiter des Versorgungskabels gemäß obenstehender Abbildung anschließen.
2.
Den Abgriff zur Versorgung zusätzlicher Ladestsysteme aus der Tabelle übernehmen. Der
Anschlussquerschnitt der Leiter ist unter Berücksichtigung der maximalen Ladeleistung und der Länge
und der Verlegeart des Versorgungskabels zu wählen.
HINWEIS
Der Leitungsquerschnitt ist so zu wählen, dass der SH-Schalter die Leitung ausreichend gegen Überstrom und
Kurzschluss schützt. Bei einer IMS mit 3. Zähler ist ein 50A SH Schalter verbaut, bei einer IMS mit BKE-I 2 SH
ein 40A SH Schalter.
3.
Sicherstellen, dass die einzelnen Adern richtig angeschlossen und die Klemmschrauben (Master 2/Slave)
fest angezogen (M = 20 Nm) bzw. die Push-In-Klemmen (Master 1) richtig geschlossen sind.
4.
Entsprechend der Montagebedingungen und der daraus resultierenden Planung einen Überspannungs-
und Blitzschutz installieren.
5.
Alle ggf. zuvor entfernten Abdeckungen wieder montieren.
HINWEIS
Eine detaillierte Anleitung zum Anschluss von Slave auf Slave bzw. Master 2 befindet sich in der
Betriebsanleitung des jeweiligen Ladesystems.
2022-06
A121F37016.22/A122F37014.22 | 01
Installation
33
