Installation

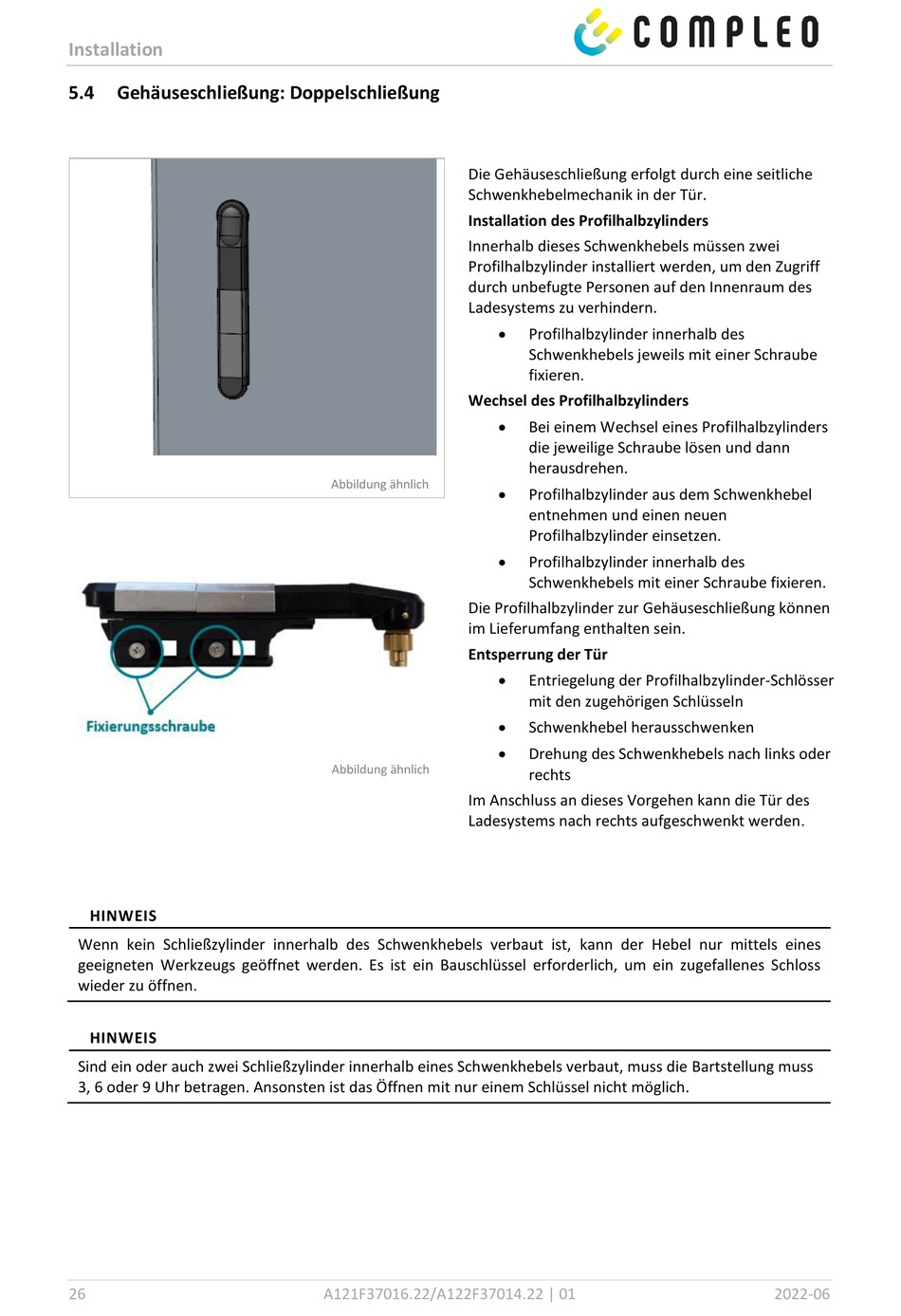

5.4
Gehäuseschließung: Doppelschließung
HINWEIS
Wenn kein Schließzylinder innerhalb des Schwenkhebels verbaut ist, kann der Hebel nur mittels eines
geeigneten Werkzeugs geöffnet werden. Es ist ein Bauschlüssel erforderlich, um ein zugefallenes Schloss
wieder zu öffnen.
HINWEIS
Sind ein oder auch zwei Schließzylinder innerhalb eines Schwenkhebels verbaut, muss die Bartstellung muss
3, 6 oder 9 Uhr betragen. Ansonsten ist das Öffnen mit nur einem Schlüssel nicht möglich.
26
Die Gehäuseschließung erfolgt durch eine seitliche
Schwenkhebelmechanik in der Tür.
Installation des Profilhalbzylinders
Innerhalb dieses Schwenkhebels müssen zwei
Profilhalbzylinder installiert werden, um den Zugriff
durch unbefugte Personen auf den Innenraum des
Ladesystems zu verhindern.
Wechsel des Profilhalbzylinders
Abbildung ähnlich
Die Profilhalbzylinder zur Gehäuseschließung können
im Lieferumfang enthalten sein.
Entsperrung der Tür
Abbildung ähnlich
Im Anschluss an dieses Vorgehen kann die Tür des
Ladesystems nach rechts aufgeschwenkt werden.
A121F37016.22/A122F37014.22 | 01
Profilhalbzylinder innerhalb des
Schwenkhebels jeweils mit einer Schraube
fixieren.
Bei einem Wechsel eines Profilhalbzylinders
die jeweilige Schraube lösen und dann
herausdrehen.
Profilhalbzylinder aus dem Schwenkhebel
entnehmen und einen neuen
Profilhalbzylinder einsetzen.
Profilhalbzylinder innerhalb des
Schwenkhebels mit einer Schraube fixieren.
Entriegelung der Profilhalbzylinder-Schlösser
mit den zugehörigen Schlüsseln
Schwenkhebel herausschwenken
Drehung des Schwenkhebels nach links oder
rechts
2022-06
