Installation
5.3.2 Montagevariante BM
Montageabfolge
1.
Geeigneten Standort auswählen.
2.
Teile und Montagematerial auf Vollständigkeit prüfen.
3.
Untergrund prüfen.
4.
Versorgungskabel verlegen.
5.
Befestigungslöcher bohren.
6.
Schraubanker einsetzen.
7.
Ladesystem platzieren und ausrichten.
8.
Versorgungskabel in Sockel einführen.
9.
Ladesystem mit Montagematerial befestigen.
10.
Elektrische Installation vorbereiten.
ACHTUNG
Mit dieser Montagevariante wird der Mindestabstand
welcher in der VDE-AR-N-4100 vorgegeben wird unterschritten.

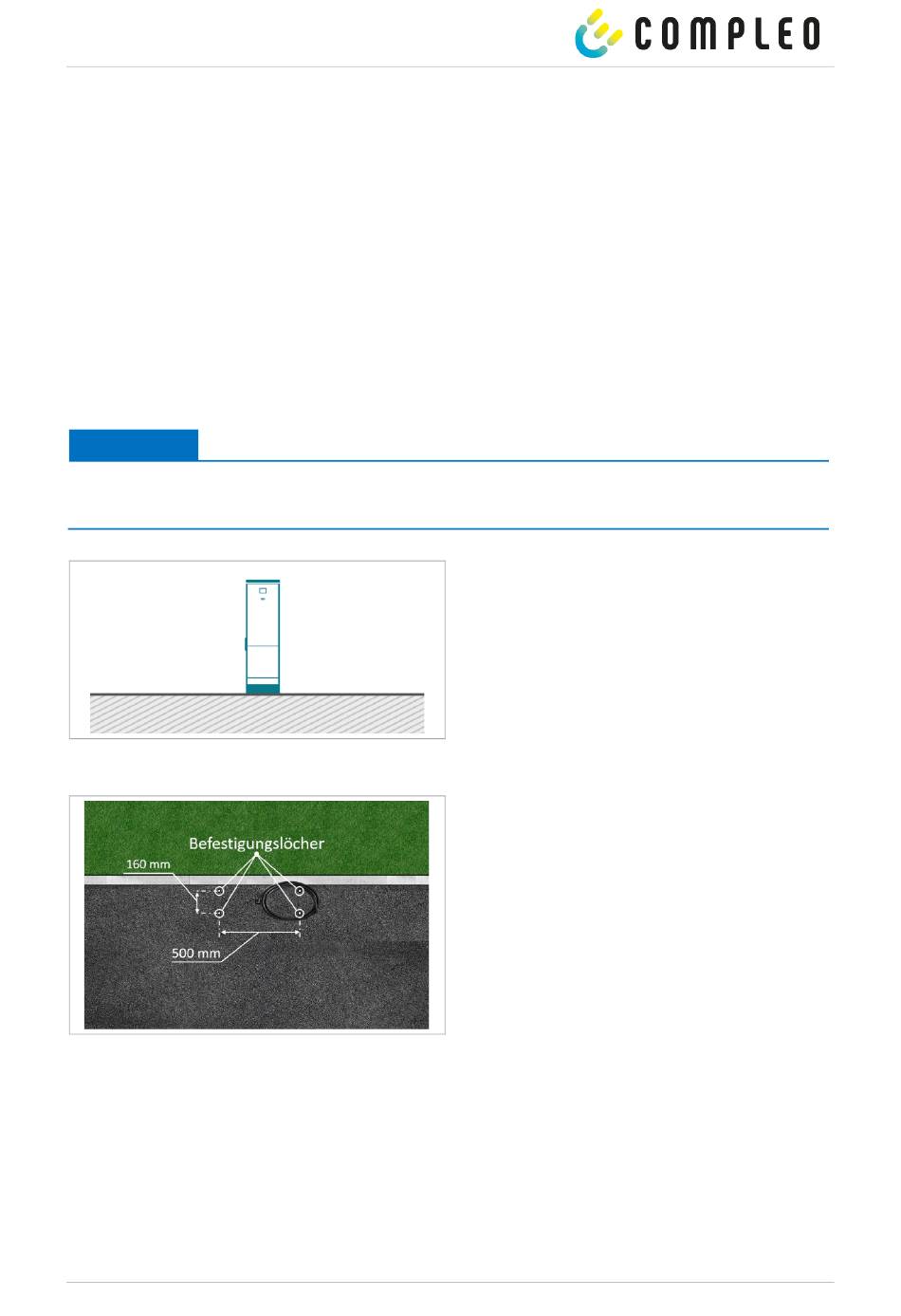

Abb. 7: Prinzipdarstellung der Montage
Abb. 8: Befestigungslöcher
24
des HAKs
Die Montage erfolgt auf vorbereitetem Asphalt- oder
Betonuntergrund.
Anschließend wird das Ladesystem montiert und
abschließend installiert.
Die Maße des Ladesystems sind den Konstruktions-
zeichnungen im Anhang zu entnehmen.
Das Montagematerial zur Befestigung ist optional im
Lieferumfang enthalten.
Montagevoraussetzungen
•
•
•
•
A121F37016.22/A122F37014.22 | 01
von 200 mm in Bezug zur Erdgleiche,
Untergrund mit ausreichender Schichtdicke,
Konsistenz und Tragfähigkeit
Asphalt- bzw. Betonstärke des Untergrundes
mindestens 120 mm
plane Auflagefläche
Vorgaben für Bohrlöcher:
–
Ø der Bohrungen: 10 mm
–
Abstände: 160 mm und 500 mm
–
Tiefe: 110 mm
2022-06
