Weiße Kunststoffkappe
Abb. 13: Ladestück aufschrauben
Abb. 14: Verschraubung schließen
2022-06
6.
7.
8.
A121F37016.22/A122F37014.22 | 01

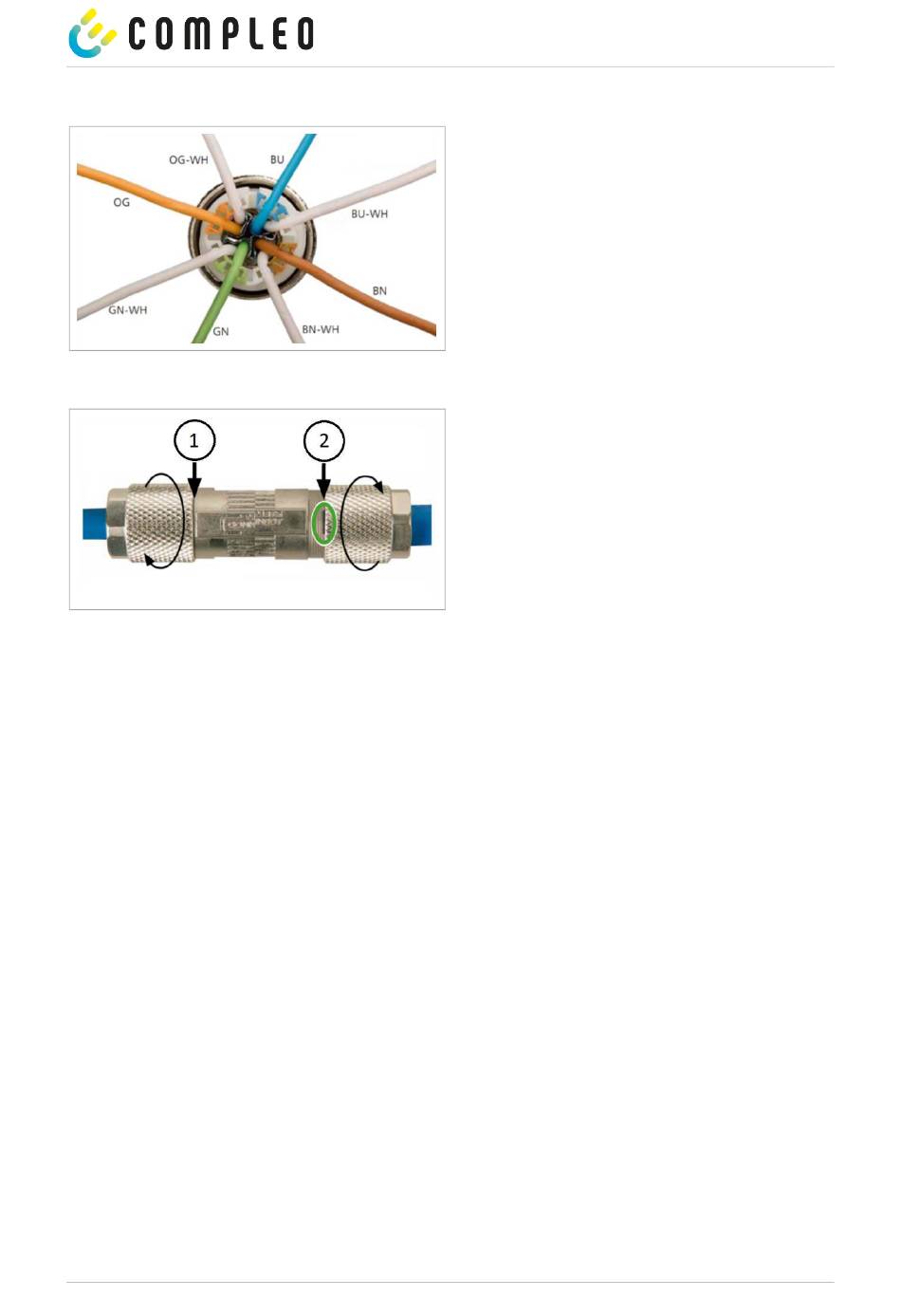

Die einzelnen Adern der Leitung gemäß
nebenstehender Abbildung auflegen.
Adern mit einem Elektroseitenschneider
bündig am Gehäuse abschneiden.
Ladestück mit dem Kabelverbinder
verschrauben.
–
Wie weit das Ladestück auf dem
Kabelverbinder aufzuschrauben ist, ist
abhängig vom Durchmesser des
netzseitig verwendeten
Netzwerkkabels.
–
Bei einem Durchmesser bis zu 9 mm ist
den Kabelverbinder komplett
verschließen (1).
–
Bei einem Durchmesser zwischen
9,1 mm und 9,7 mm die Verschraubung
bis zur vertikalen Markierung des
Kabelverbinders verschließen (2).
