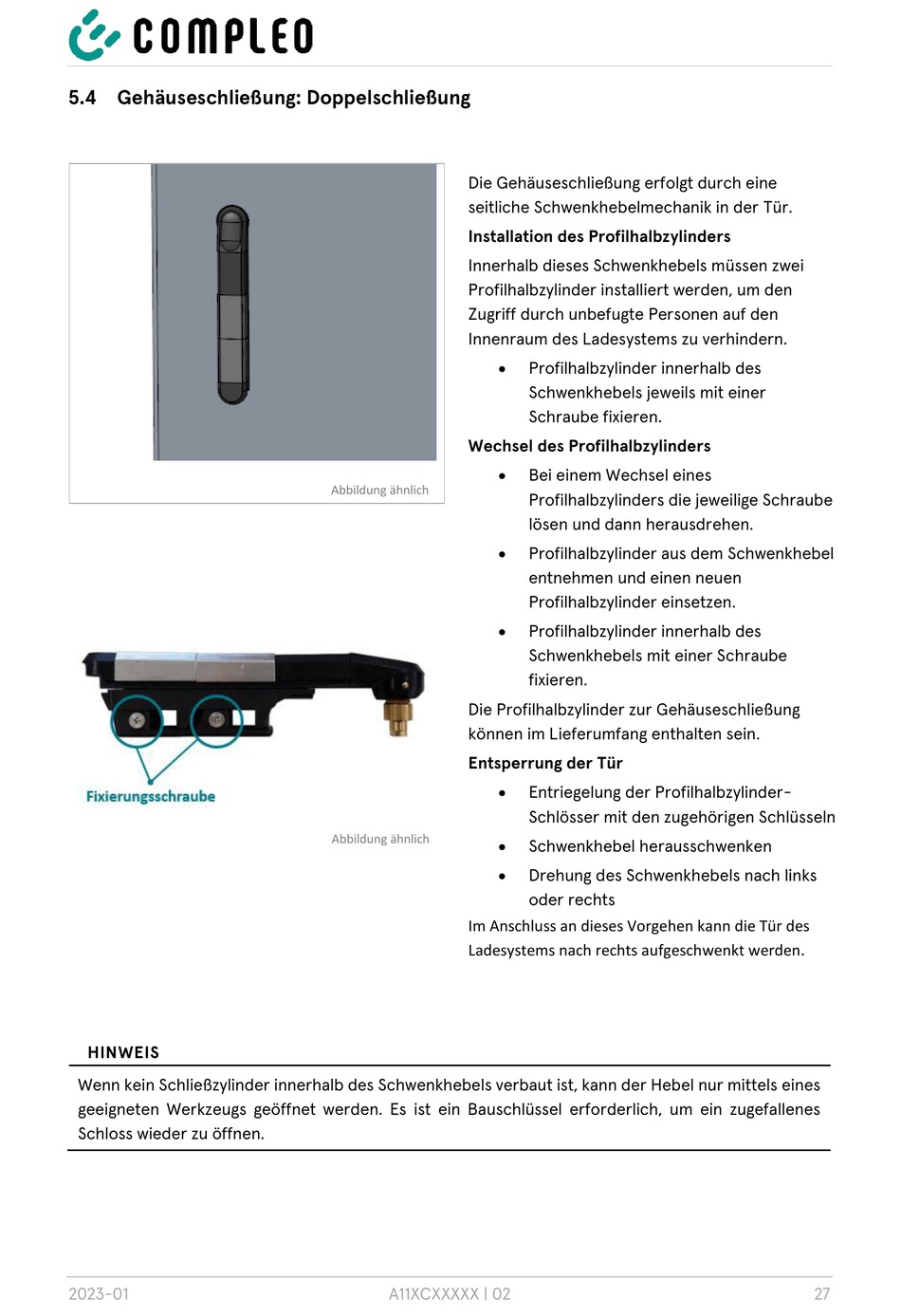

5.4 Gehäuseschließung: Doppelschließung
HINWEIS
Wenn kein Schließzylinder innerhalb des Schwenkhebels verbaut ist, kann der Hebel nur mittels eines
geeigneten Werkzeugs geöffnet werden. Es ist ein Bauschlüssel erforderlich, um ein zugefallenes
Schloss wieder zu öffnen.
2023-01
Die Gehäuseschließung erfolgt durch eine
seitliche Schwenkhebelmechanik in der Tür.
Installation des Profilhalbzylinders
Innerhalb dieses Schwenkhebels müssen zwei
Profilhalbzylinder installiert werden, um den
Zugriff durch unbefugte Personen auf den
Innenraum des Ladesystems zu verhindern.
Wechsel des Profilhalbzylinders
Abbildung ähnlich
Die Profilhalbzylinder zur Gehäuseschließung
können im Lieferumfang enthalten sein.
Entsperrung der Tür
Abbildung ähnlich
Im Anschluss an dieses Vorgehen kann die Tür des
Ladesystems nach rechts aufgeschwenkt werden.
A11XCXXXXX | 02
Profilhalbzylinder innerhalb des
Schwenkhebels jeweils mit einer
Schraube fixieren.
Bei einem Wechsel eines
Profilhalbzylinders die jeweilige Schraube
lösen und dann herausdrehen.
Profilhalbzylinder aus dem Schwenkhebel
entnehmen und einen neuen
Profilhalbzylinder einsetzen.
Profilhalbzylinder innerhalb des
Schwenkhebels mit einer Schraube
fixieren.
Entriegelung der Profilhalbzylinder-
Schlösser mit den zugehörigen Schlüsseln
Schwenkhebel herausschwenken
Drehung des Schwenkhebels nach links
oder rechts
27
