5.3

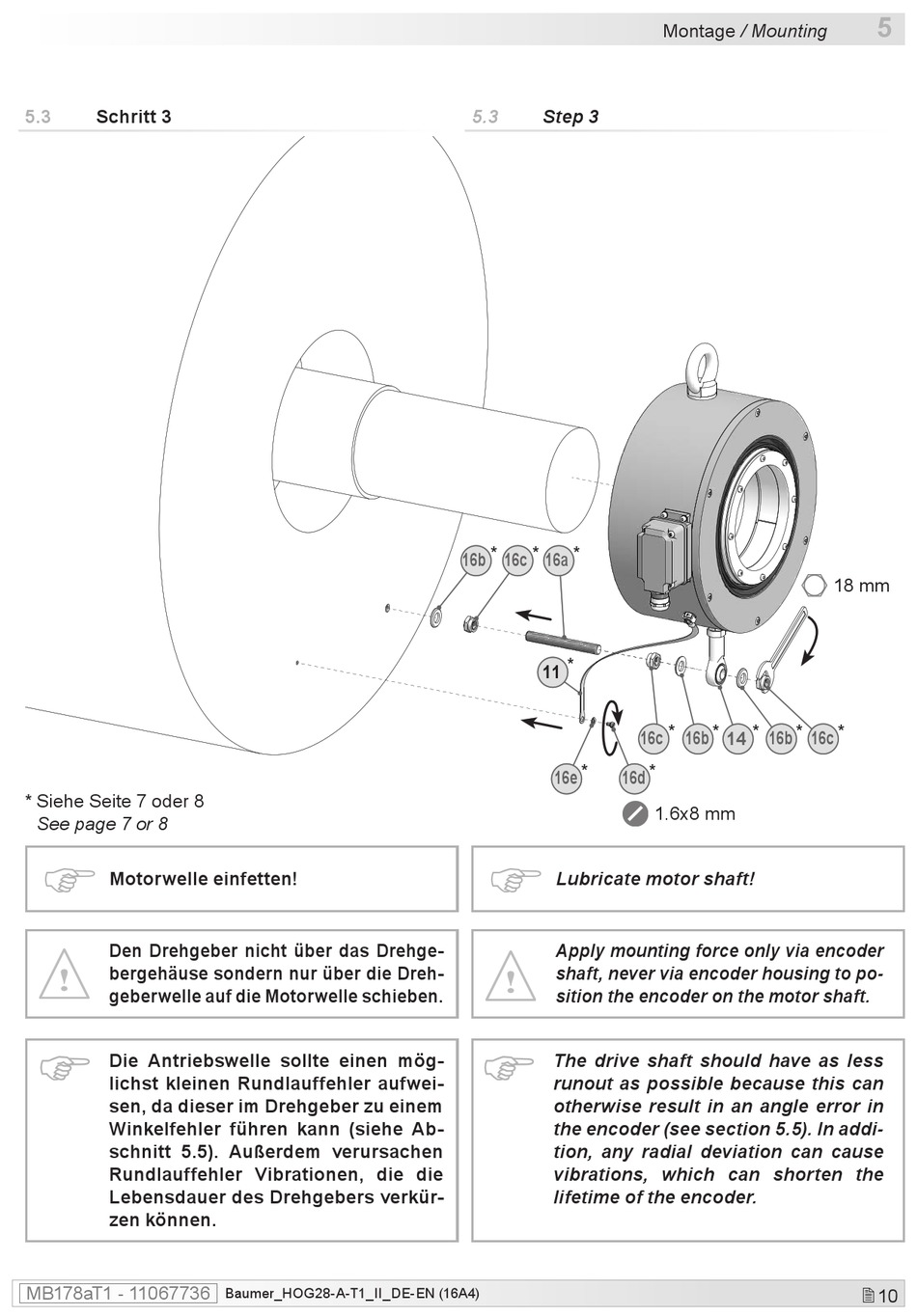

Schritt 3

* Siehe Seite 7 oder 8
See page 7 or 8

Motorwelle einfetten!
Den Drehgeber nicht über das Drehge-
bergehäuse sondern nur über die Dreh-
geberwelle auf die Motorwelle schieben.
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser im Drehgeber zu einem
Winkelfehler führen kann (siehe Ab-
schnitt 5.5). Außerdem verursachen
Rundlauffehler Vibrationen, die die
Lebensdauer des Drehgebers verkür-
zen können.
MB178aT1 - 11067736
Baumer_HOG28-A-T1_II_DE-EN (16A4)
5.3

Step 3

* * *
16b 16c 16a
11 *
*
16e 16d

Lubricate motor shaft!
Apply mounting force only via encoder
shaft, never via encoder housing to po-
sition the encoder on the motor shaft.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error in
the encoder (see section 5.5). In addi-
tion, any radial deviation can cause
vibrations, which can shorten the
lifetime of the encoder.
Montage / Mounting
* * * *
16c 16b 16b 16c
14
*
1.6x8 mm
5
18 mm
*
 10
