7.3.5

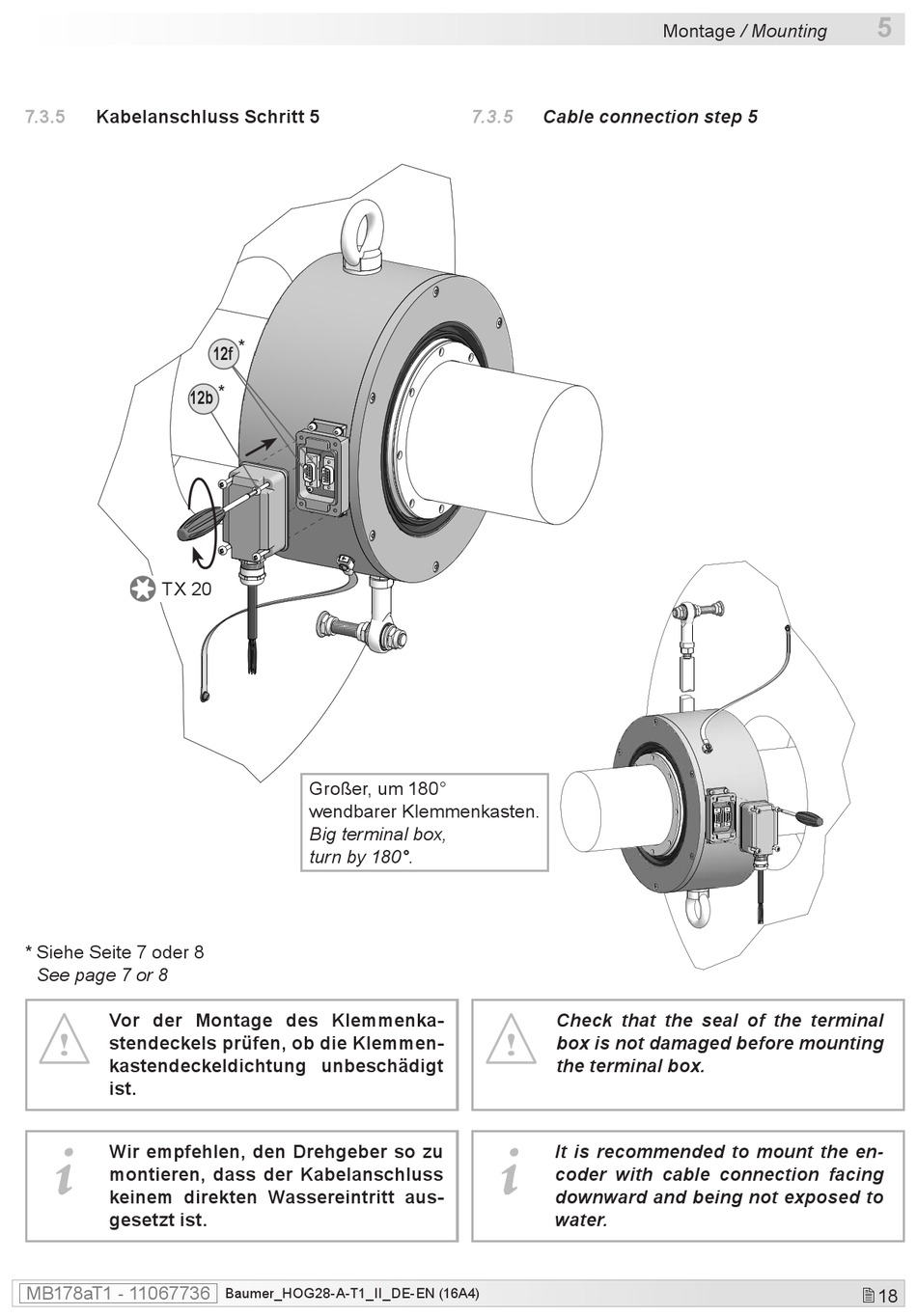

Kabelanschluss Schritt 5
12b *
TX 20
* Siehe Seite 7 oder 8
See page 7 or 8
Vor der Montage des Klemmenka-
stendeckels prüfen, ob die Klemmen-
kastendeckeldichtung unbeschädigt
ist.
i
Wir empfehlen, den Drehgeber so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt aus-
gesetzt ist.
MB178aT1 - 11067736
*
12f
Großer, um 180°
wendbarer Klemmenkasten.
Big terminal box,
turn by 180°.
Baumer_HOG28-A-T1_II_DE-EN (16A4)
7.3.5
Cable connection step 5
Check that the seal of the terminal
box is not damaged before mounting
the terminal box.
i
It is recommended to mount the en-
coder with cable connection facing
downward and being not exposed to
water.
Montage / Mounting
5
18
