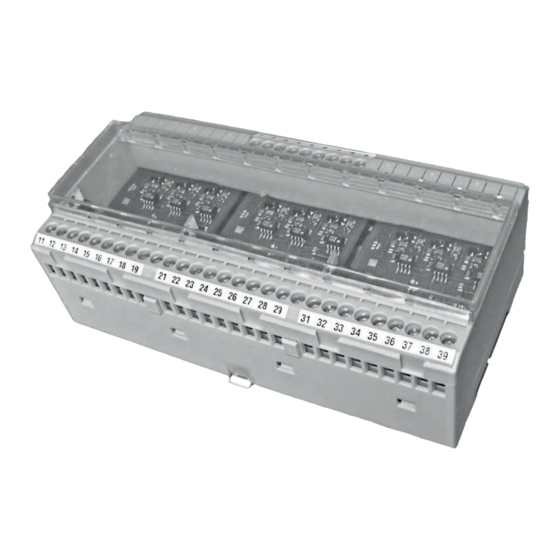

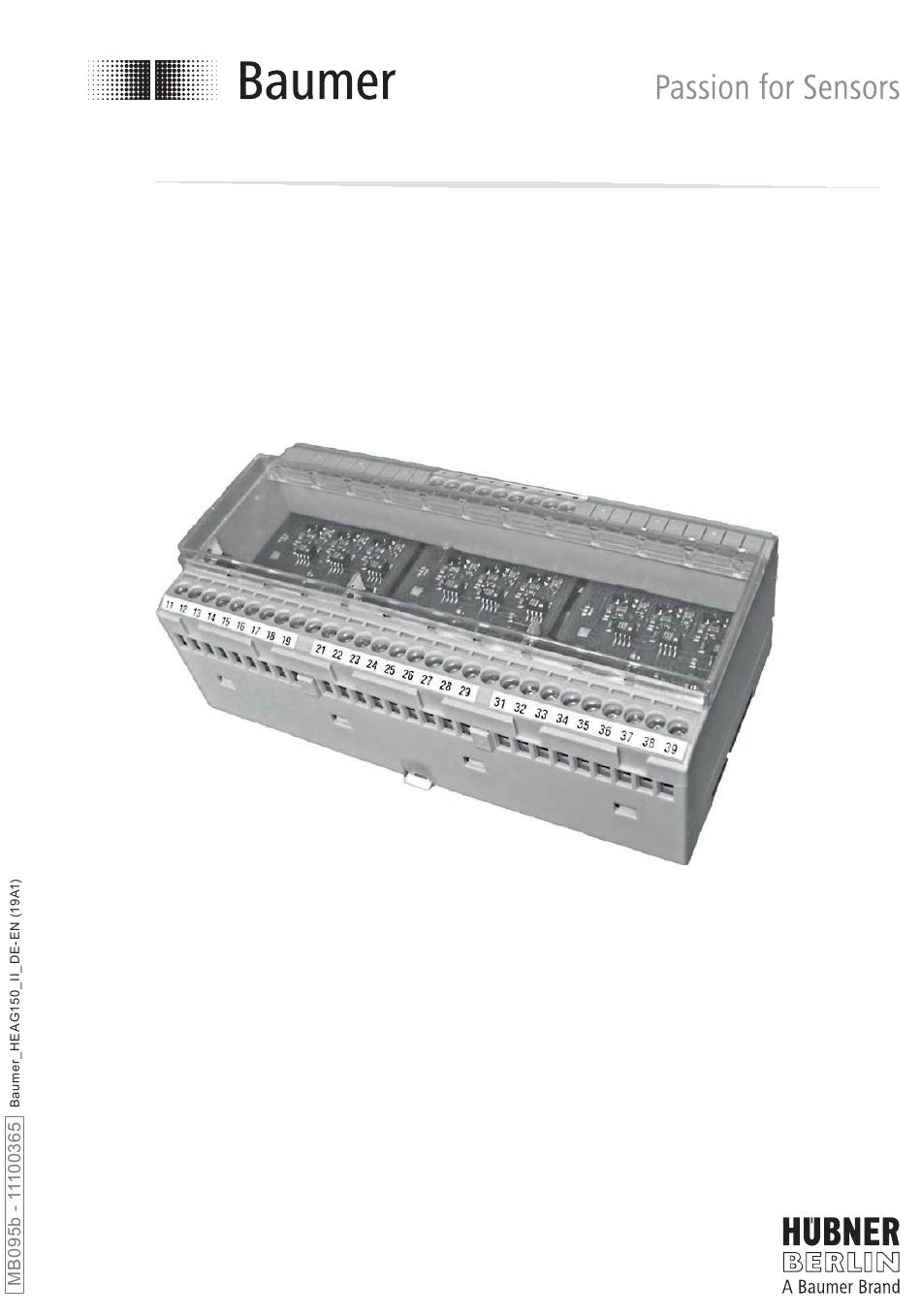

- Seite 1 Montage- und Betriebsanleitung Mounting and operating instructions HEAG 150 Digital-Konverter (Opto-Koppler Übertrager) Digital converter (opto coupler transmitter)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis / Table of contents Inhaltsverzeichnis Table of contents Allgemeine Hinweise General notes ..................Funktionsweise Functional principle ..................Belegung der Anschlussklemmen Connecting terminals assignment ....Technische Daten Technical data ....................Technische Daten - Technical data - elektrisch electrical ratings .......... -
Seite 3: Allgemeine Hinweise
Recommendation for device habung handling Der Digital-Konverter HEAG 150 ist ein The digital converter HEAG 150 is an Prä zi sionsgerät, das mit Sorgfalt nur von precision device which must be handled technisch qualifiziertem Per sonal gehand- with care by skilled personnel only. -
Seite 4: Funktionsweise
Funktionsweise / Functional principle Funktionsweise Functional principle Der Digital-Konverter dient zur Pegelum- Digital Converter is used for signal level setzung (HTL → TTL, TTL → HTL), zur shifting (HTL → TTL, TTL → HTL), for iso- Potentialtrennung bei mehreren Empfän- lating signal cables to multiple receivers gern, bei denen die Gefahr von Erdschlei- to avoid earth loops, and for regenerating... -
Seite 5: Belegung Der Anschlussklemmen
Belegung der Anschlussklemmen / Connecting terminals assignment Belegung der Anschlussklem- Connecting terminals assign- ment HEAG 150 - - 1# - 2# - 3# (Version siehe Typenschild / See type label for version) = 15 mA INPUT = 120 kHz 1 2 3 4 5 6 7 8 9... -
Seite 6: Technische Daten
Technische Daten Technische Daten Technische Daten - elektrisch • Eingangssstrom: 15 mA • Eingänge: HTL, TTL • Eingangssignale: K1, K2, K0 + invertierte • Eingangsfrequenz: ≤120 kHz (≤200 kHz wenn Ausgangsblock 1, 2, 3 = TTL) • Ausgänge: TTL (R) •... -
Seite 7: Technical Data
Technical data Technical data Technical data - electrical ratings • Input current: 15 mA • Inputs: HTL, TTL • Input signals: K1, K2, K0 + inverted • Input frequency: ≤120 kHz (≤200 kHz if output unit 1, 2, 3 = TTL) •... -
Seite 8: Baumer_Heag150_Ii_De-En (19A1)
