Intellibox 2neo & IB-Control II - Kap. 2.3

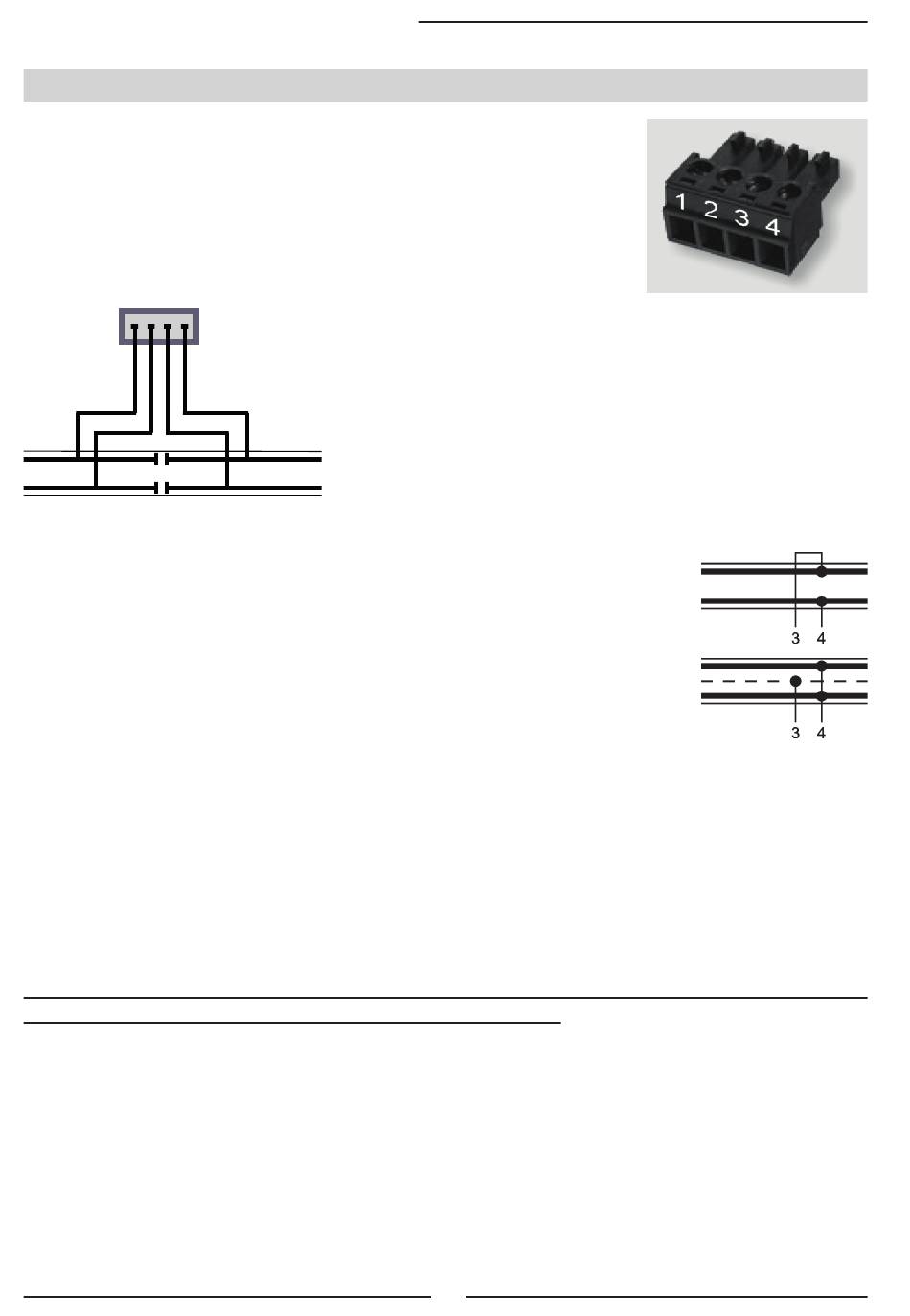

2.3 Anschluss Gleis und Programmiergleis
Der beiliegende 4-polige Stecker für den Anschluss von Gleis und
Programmiergleis ist ein Schraub klemmenstecker, bei dem die
Kabel durch Festdrehen der Schrauben fixiert werden.
Im nebenstehenden Bild sehen Sie die Bezeichnung der einzelnen
Klemmen eines Anschlusssteckers.
1 2 3 4
.
braun
braun
.
rot
rot
Programmiergleis
Gleis
2-Leiter-Gleis wird an die Klemmen 3 und 4 des 4-poligen Anschluss-
steckers angeschlossen.
Bei 3-Leiter-Gleis (Märklin) wird der Gleismittelleiter an Klemme 3 (rotes
Märklin Kabel) und der Gleiskörper an Klemme 4 (braunes Märklin
Kabel) des 4-poligen Anschluss steckers angeschlossen.
Wichtig: Für die Ringleitung wird ein Kabelquerschnitt nicht unter 0,75 mm² empfohlen.
Programmiergleis
Das Programmiergleis ist ein Gleisstück, das speziell zur Program mierung und zum Auslesen
von Lokdecodern eingerichtet wird.
Dieses Gleis wird an Klemme 1 (braun) und 2 (rot) des 4-poligen Anschluss steckers
angeschlossen.
Wichtig: Das Gleis muss unbedingt beidseitig zum Rest der Anlage isoliert sein - bei Märklin
ist eine Trennung von Mittel leiter und Schienen notwendig.
Die Trennstellen dürfen während des Pro grammiervorgangs nicht von Fahrzeugen
(Drehgestelle, beleuchtete Wagen) überbrückt werden.
Hinweis: Das Programmiergleis kann zum Programmieren und Auslesen von Decodern
verwendet werden. Es kann ebenfalls für den Fahrbetrieb (maximal 1 A) genutzt werden,
wenn sich die Intellibox 2neo nicht im Programmiermodus befindet.
Die Belegung der Klemmen des 4-poligen Anschluss-
steckers erfolgt wie in der nebenstehenden Zeichnung
dargestellt.
. .
Hinweis: Für den Anschluss und des Gleises sollten Sie
möglichst große Leitungsquerschnitte verwenden (min-
destens 0,75 mm²). Der Anschluss ans Gleis sollte an
mehreren Stellen der Anlage erfolgen. Wir empfehlen bei
H0 Einspeisungspunkte im Abstand von ca. 1 m.
Normalgleis
14
