erstellt werden. Jede Gruppe kann mit einem Namen versehen werden.
Jeder Magnetartikel wird über eine Taste des Tastenblocks gesteuert, die bei jeder Betätigung
den Status des Magnetartikels umschaltet, von rot nach grün oder umgekehrt.
Jeder Magnetartikel wird durch sein Symbol und seine Adresse im mittleren Displayteil
dargestellt. Wie einer Magnetartikeladresse ein Symbol zugeordnet werden kann, wird in
Kapitel 6.7 beschrieben.
6.3 Schaltpult bedienen
Schaltpult-8
Im Betriebsmodus „Schaltpult-8" können über den mittleren Tastenblock die einzelnen
Schaltfunktionen eines Schaltpultes ausgeführt werden. Ohne weitere Eingabe sind 8
Weichen, Signale oder Schaltfunktionen erreichbar.
Die einzelnen Schaltfunktionen werden durch die roten Tasten (1. und 3. Reihe) oder die
grünen Tasten (2. und 4. Reihe) des Tastenblocks ausgelöst.
Im mittleren Teil gibt das Display Auskunft über den aktuellen Status des Schaltpultes. Jeder
Magnetartikel hat ein Symbol, das sich je nach Status des Magnetartikels ändert. Es zeigt
z.B. die Stellung einer Weiche oder eines Signals an.
Schaltpult-16
Im Betriebsmodus „Schaltpult-16" können über den mittleren Tastenblock die einzelnen
Schaltfunktionen eines Schaltpultes ausgeführt werden. Ohne weitere Eingabe sind 16
Weichen, Signale oder Schaltfunktionen ansteuerbar.
Die einzelnen Schaltfunktionen werden durch je eine Taste des Tastenblocks ausgelöst. Bei
Betätigung der Taste schaltet der Magnetartikel in den jeweils anderen Status um, also von
rot nach grün und umgekehrt.
Intellibox 2neo & IB-Control II - Kap. 6.3
1
2
3
5
6
7
1
2
3
5
6
7
9
10
11
13
14
15
81
4

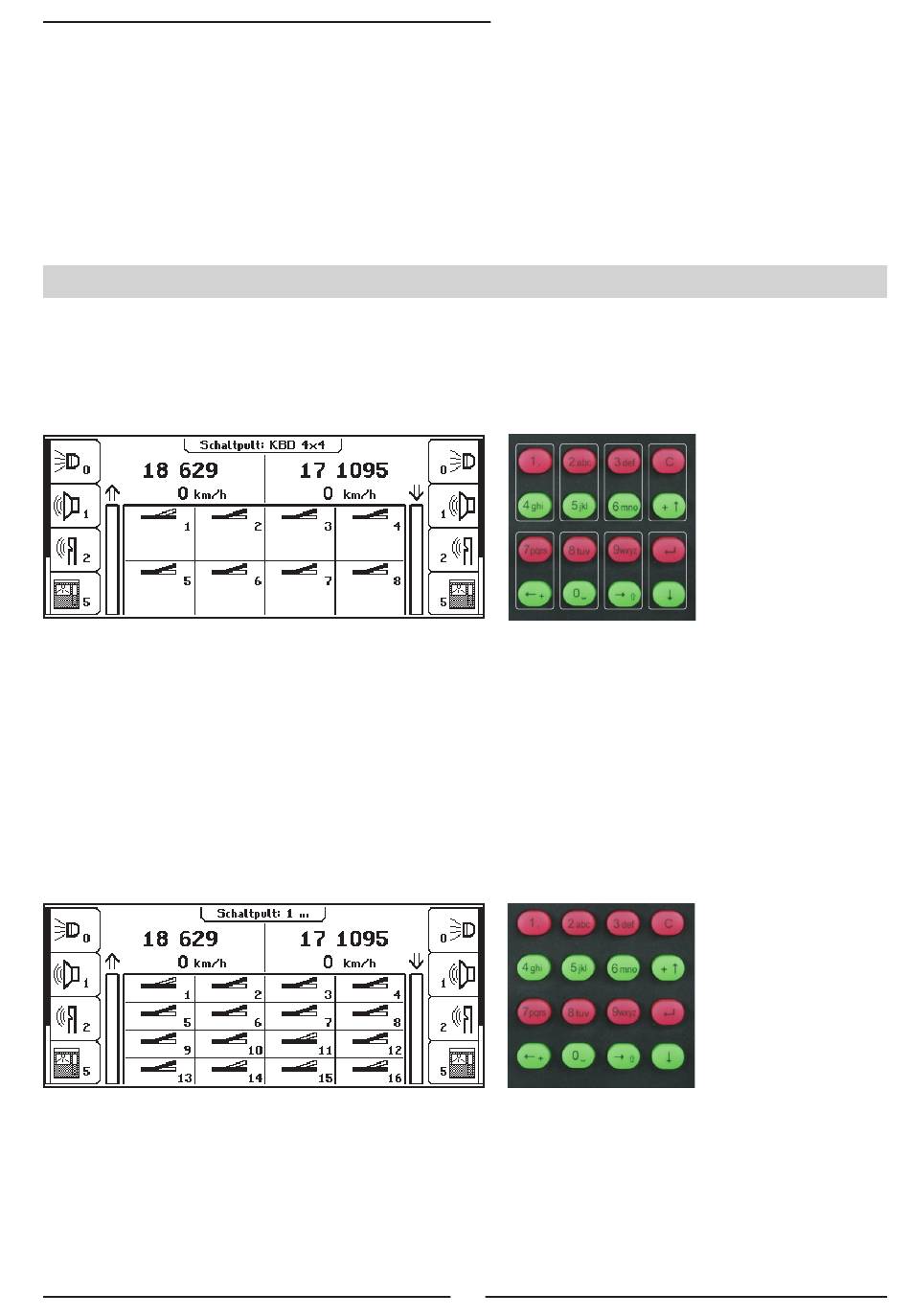

Bild 6.31
Display und
Tastenblock mit der
Nummerierung der
Tastenpaare im
8
Schaltpult-8 Modus
4
Bild 6.32
Display und
8
Tastenblock mit der
Nummerierung der
Tasten im
12
Schaltpult-16 Modus
16
