Intellibox 2neo & IB-Control II - Kap. 14
14. LocoNet-Programmierung
Im Hauptauswahlmenü gibt es einen Menüpunkt zur Programmierung von Uhlenbrock
LocoNet-Modulen, wie z.B. von Rückmelde- oder LocoNet-Schaltmodulen.
Die Module werden über sogenannte LocoNet-Konfigurationsvariablen (kurz LNCVs) pro-
grammiert. Diese LNCVs bestimmen die Einstellung und Arbeitsweise der Module und
können bei den verschiedenen Modulen unterschiedliche Bedeutungen haben.
Die Beschreibung der einzelnen LNCVs, sowie den Anschluss des Moduls entnehmen Sie
bitte der jeweiligen Bedienungsanleitung.
Werden auf einer Modellbahnanlage mehrere gleiche Module (gleiche Artikelnummer)
verwendet, so braucht jedes zur Programmierung eine sogenannte Moduladresse
(Modulnummer), damit die Zentrale weiß, welches Modul gemeint ist.
Zum Auslesen und zum Programmieren sind die gleichen Schritte wie bei der CV-Program-
mierung durchzuführen.
Jedes neue Modul hat durch die Grundeinstellung des Prozessors eine bestimmte
Auslieferadresse. Diese entnehmen Sie bitte der jeweiligen Beschreibung. Die Moduladresse
jedes Moduls befindet sich in der LNCV 0.
Um ein LocoNet-Modul zu programmieren verbinden Sie es zunächst mit dem LocoNet.
Je nach Modul muss dieses eventuell auch an einem separaten Trafo angeschlossen sein
(z.B. LocoNet-Schaltmodul 63410). Einen Hinweis darauf entnehmen Sie bitte der jeweiligen
Bedienungsanleitung.

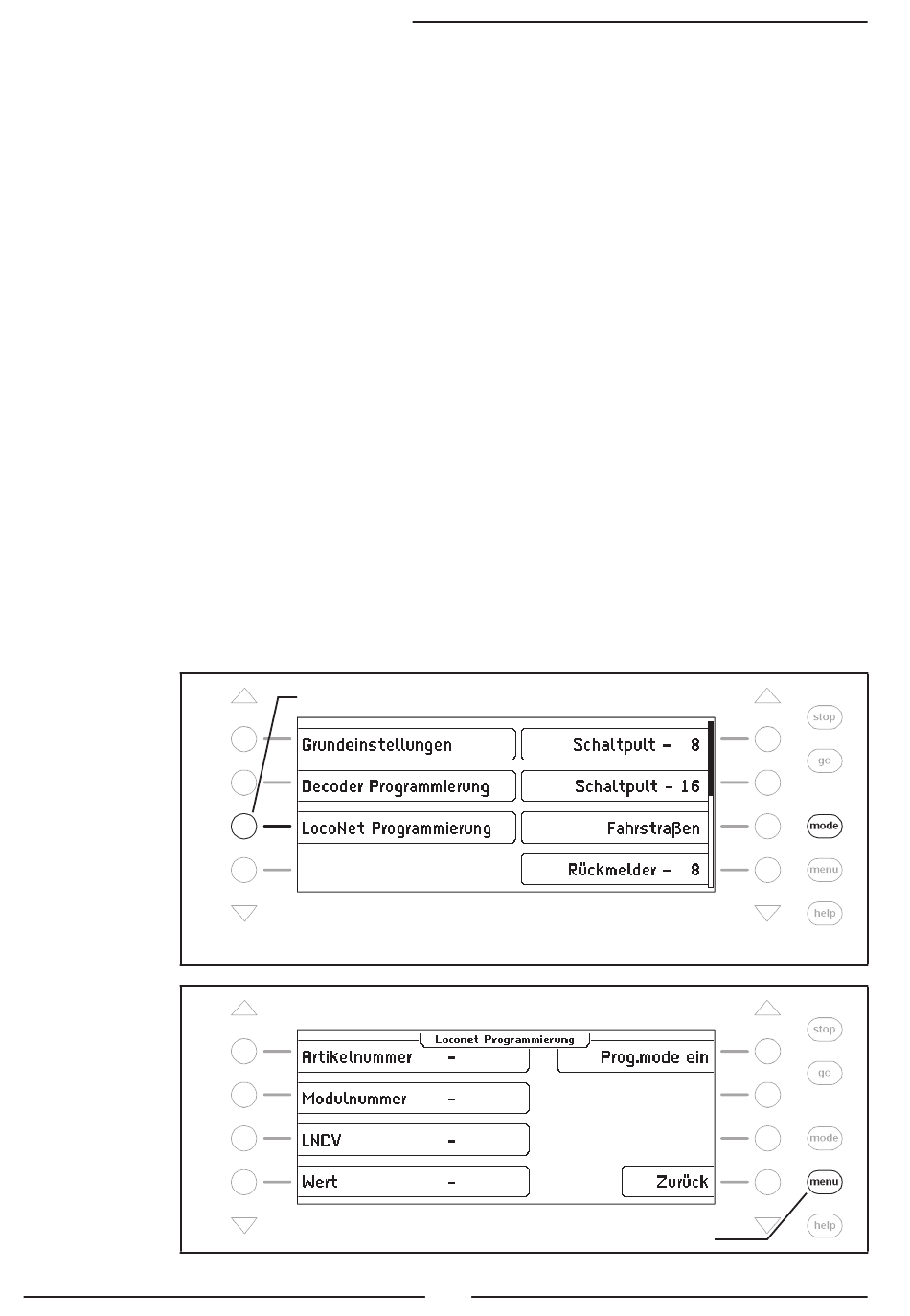

Und so wird's gemacht (Darstellungen Intellibox 2neo):
Schritt 1
Auswahl
Schritt 2
Zurück zum Fahrpult
172
