2.4 Anschluss LocoNet
Die Intellibox 2neo unterstützt alle Geräte, die über eine LocoNet-Schnittstelle verfügen.
Dabei gilt, dass LocoNet-Booster wie Power 22, 40 und 70 an LocoNet B angeschlossen
werden, da hier das digitale Schienensignal zur Verfügung steht. Der Anschluss LocoNet T
eignet sich nur für Handsteuergeräte und Geräte, die kein digitales Schienensignal
benötigen. Wir empfehlen bei großen Anlagen an die LocoNet B-Buchse nur LocoNet-
Booster anzuschließen. Alle weiteren Geräte können an LocoNet T angeschlossen werden.
Hinweis: Hinter einer LocoNet-Stromeinspeisung steht auch bei Anschluss an die
LocoNet B-Buchse kein Schienensignal mehr zur Verfügung.
2.5 USB Computeranschluss
Achtung: Bevor Sie die Intellibox 2neo mit dem PC verbinden, muss die Treibersoftware für
das Interface installiert werden (siehe Kapitel 15.3). Diese Treibersoftware finden Sie immer
aktuell per Internet unter www.uhlenbrock.de.
Zur Verbindung der Intellibox 2neo mit einem Computer verwenden Sie ein USB-
Anschlusskabel mit Steckertyp A und B, Art.-Nr. 61 070. Dieser Kabeltyp wird z.B. auch zur
Verbindung des Computers mit einem USB-Drucker benutzt.
Die USB-Schnittstelle der Intellibox 2neo ist auf eine Datenübertragungsrate von 115 200
Baud eingestellt (nicht verändern).
2.6 Anschluss DCC-Booster (CDE)
Booster mit DCC-Boosteranschluss können an die DCC-Booster Buchse angeschlossen
werden. Ausgegeben werden das DCC- und das Motorola-Datenformat.
Für den Anschluss liegt dem Gerät ein 3-poliger Klemm-
stecker bei. Die anzuschliessenden Kabel, aus Litze oder
Draht, werden am Leitungsende um ca. 6 mm abisoliert,
sorgfältig verdrillt und nach Möglichkeit verzinnt.
Mit einem schmalen Schraubendreher (2 mm), der in
die oberen Öffnungen des Steckers mit leichtem Druck
gesteckt wird, öffnet sich die Klemmvorrichtung des
Steckkontaktes. Ein Kabel wird mit dem abisolierten Ende
von vorne in den Klemmstecker eingeführt. Mit Loslassen
des Schraubendrehers wird das Kabel in seiner Position
fixiert und ein sicherer Kontakt hergestellt.
Lenz-Booster
Die beiden Signalleitungen C und D, sowie die
Kurzschluss melde leitung E werden gemäß der
Zeich nung an den 3-poligen Klemmstecker ange-
schlossen.
Hinweis: Bei einigen Boostern fehlt die Kurzschlussmeldeleitung „E" , daher haben
diese DCC-Boo ster keine Möglichkeit eine Kurzschlussmeldung an die Intellibox 2neo zu
übermitteln. Sie sind aber normalerweise durch eine eigene Kurzschlusssicherung geschützt.
Intellibox 2neo & IB-Control II - Kap. 2.4

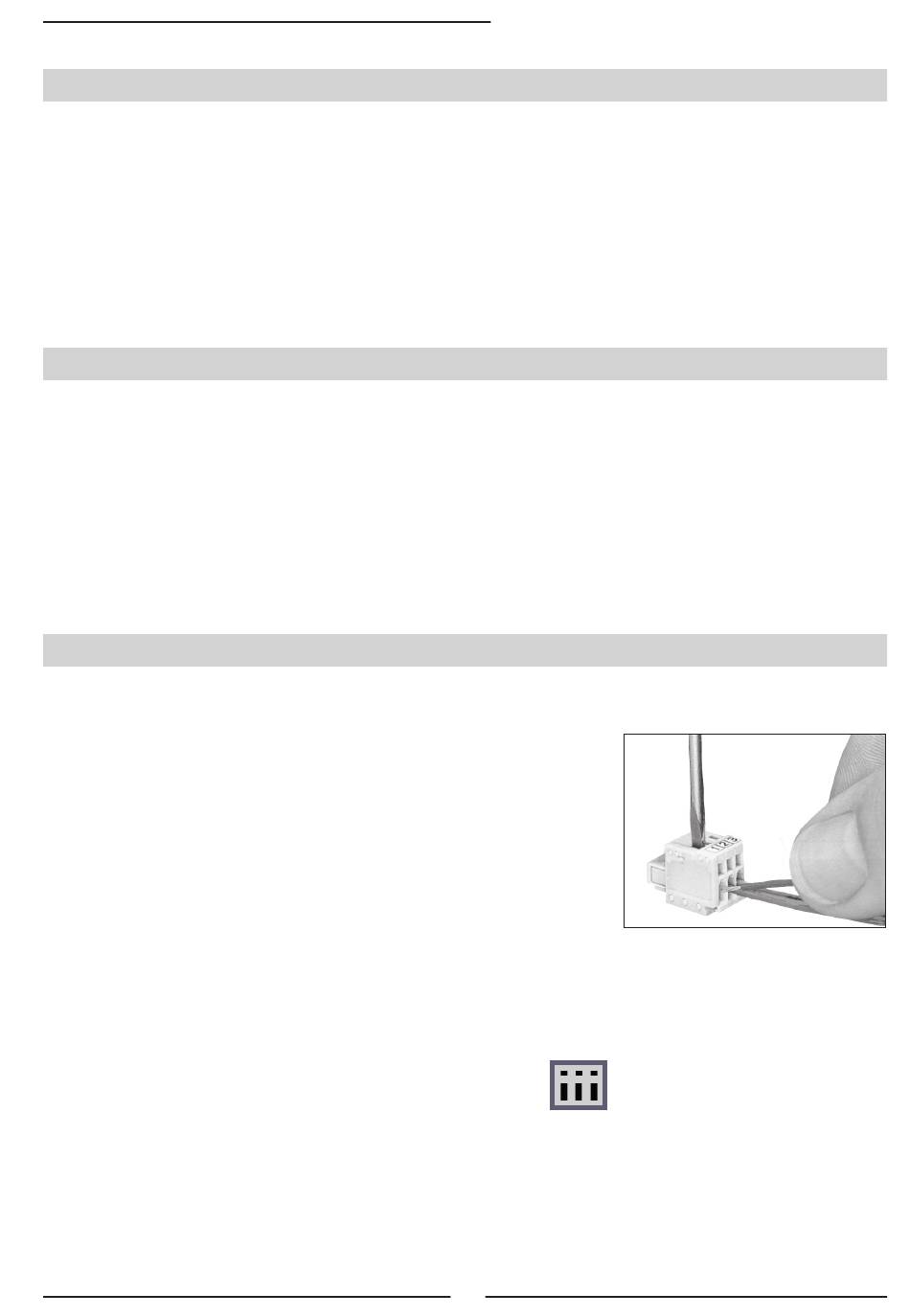

Bild 2.51 Fixierung der Kabel
im Klemmstecker
1 C = Signal +
2 D = Signal -
3 E = Kurzschlussmeldeleitung
1 2 3
Bild 2.52 Belegung der Klemmen des 3-poligen
Anschlusssteckers (Kabelseite)
15
