Intellibox 2neo & IB-Control II - Kap. 6
6. Der Schaltpult Modus
In einem Digitalsystem können auch Weichen und Signale von entsprechenden Decodern
angesteuert werden. Diese werden, wie die Lokomotiven, mit individuellen Adressen gekenn-
zeichnet und können so im System identifiziert werden.
6.1 Beschreibung
Die Digitalzentrale kann Weichen- und Schaltdecoder mit Hilfe von unterschiedlichen Daten-
formaten ansteuern, dem Motorola-Datenformat und dem DCC-Datenformat. Decoder beider
Datenformate können nebeneinander betrieben werden.
Motorola Weichendecoder der Firmen Märklin und Viessmann steuern jeweils vier Weichen-
antriebe.
Wichtig: Die Adresse, die am DIP-Schalter dieser Decoder eingestellt wird, ist nicht identisch
mit den Weichenadressen der am Decoder angeschlossenen Weichen. Alle Einstellungsmenüs
der Geräte verwenden diese Weichenadressen und nicht die Weichendecoderadresse.
Eine Tabelle, die die Zuordnung zwischen der Stellung der DIP-Schalter und den Weichen-
adressen, sowie die Zuordnung zu den Märklin Keyboards enthält, finden Sie im Anhang.
Wie bei den Lokdecodern, so kann auch bei den Weichen- und Schaltdecodern in den
Grundeinstellungen der Zentrale eingestellt werden, mit welchem der beiden Datenformate
die Decoder ohne eine spezielle Änderung angesteuert werden (Einstellung siehe Kap. 4.4.1).
6.2 Schaltpult Modus auswählen
Das Gerät hat zwei Schaltpult Modi, den Schaltpult-8 Modus und den Schaltpult-16 Modus.
Auswahl

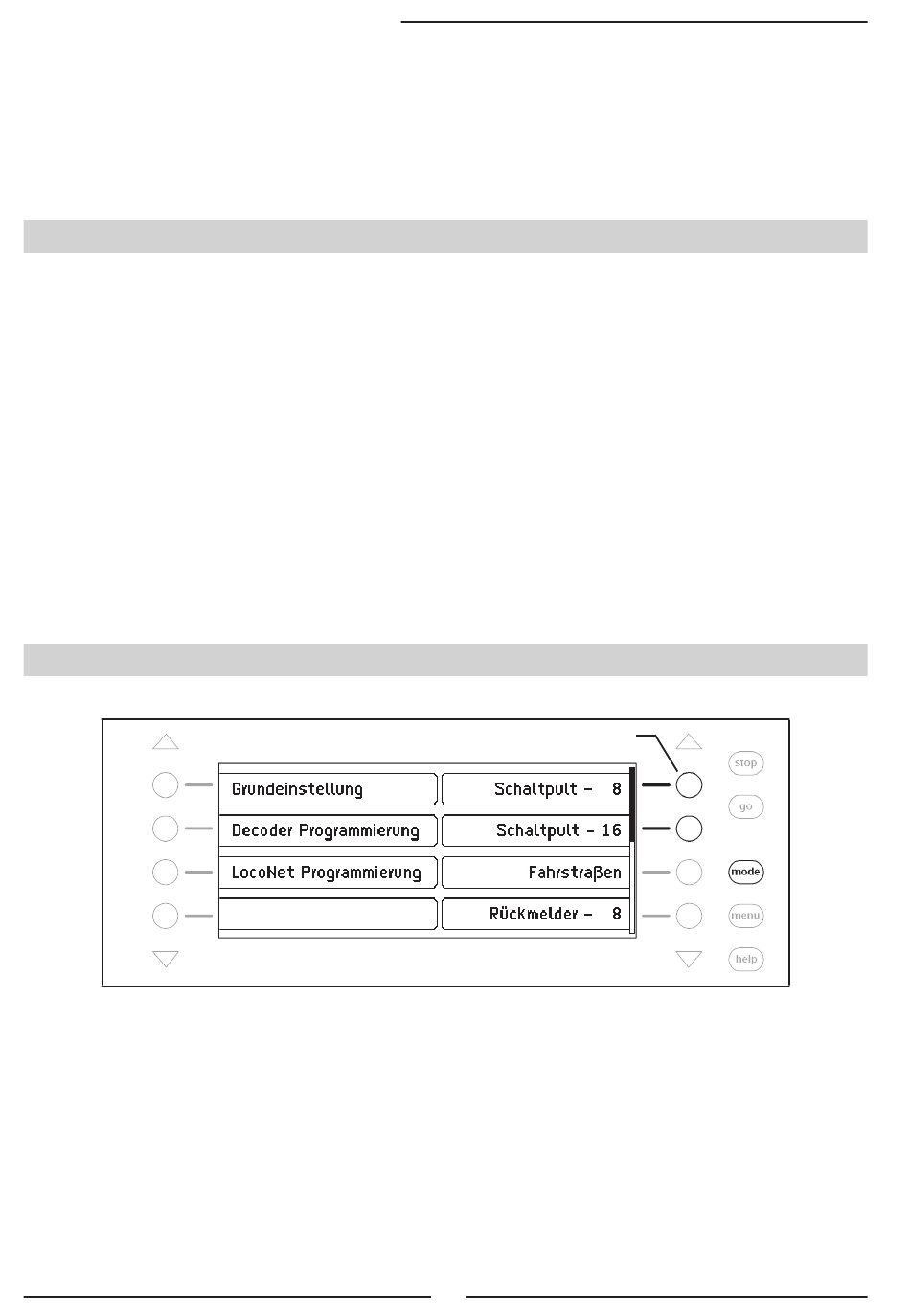

Wird im Fahrpultmodus die [mode]-Taste betätigt, so können im Auswahl menü die beiden
Modi über die Displaytasten ausgewählt werden.
Im Schaltpult-8 Modus können nach eigenen Wünschen Gruppen von je 8 Magnetartikeln
erstellt werden. Jede Gruppe kann mit einem Namen versehen werden.
Jedem Magnetartikel sind zwei Tasten des Tastenblocks zugeordnet. Mit der roten Taste wird
der entsprechende Magnetartikel rot bzw. mit der grünen Taste grün geschaltet.
Jeder Magnetartikel wird durch sein Symbol, seine Adresse und seinen individuellen Namen
im mittleren Displayteil dargestellt. Wie einer Magnetartikeladresse ein Name und ein Symbol
zugeordnet werden kann, wird in Kapitel 6.7 beschrieben.
Im Schaltpult-16 Modus können nach eigenen Wünschen Gruppen von je 16 Magnetartikeln
80
