4.4

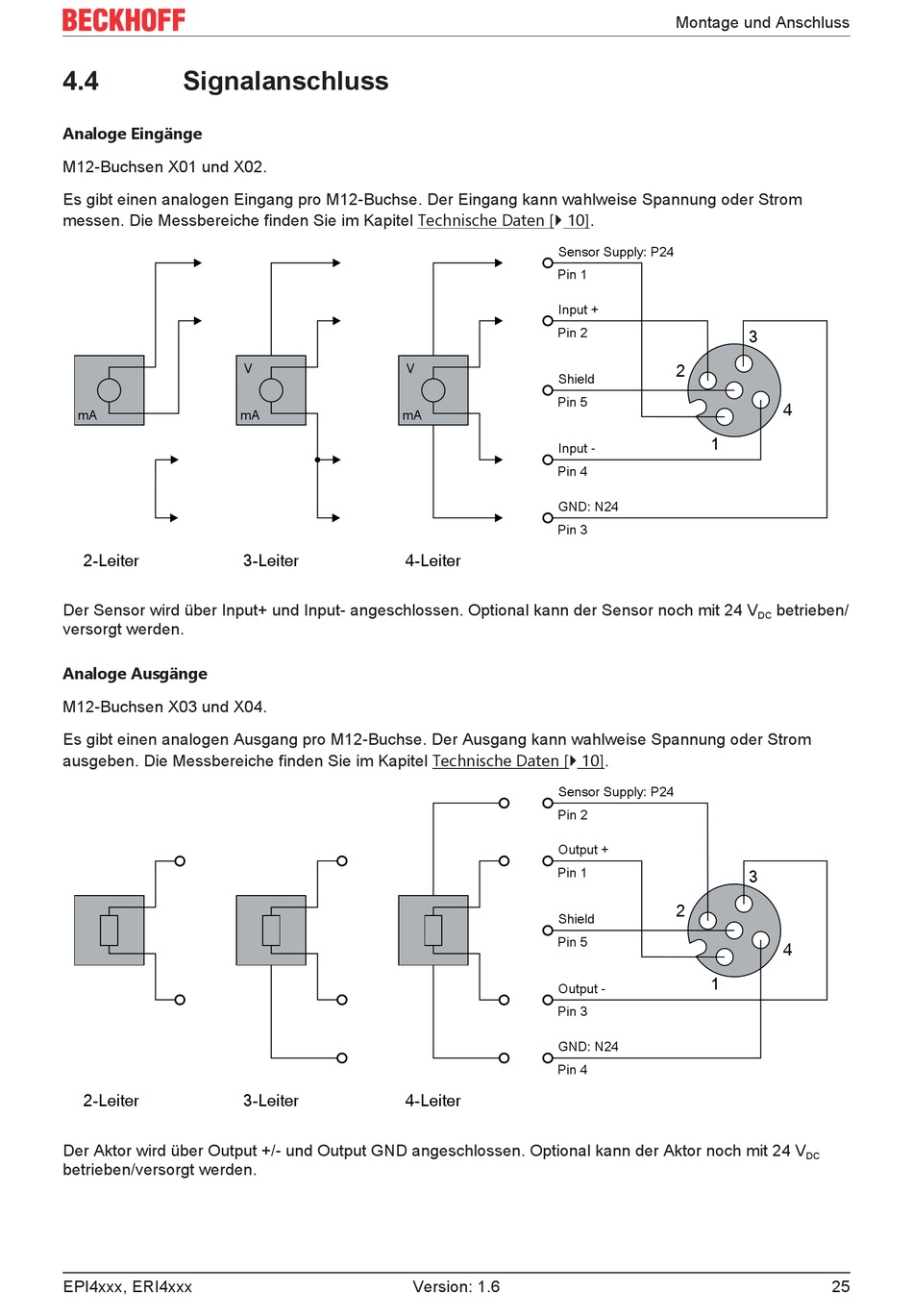

Signalanschluss

Analoge Eingänge
M12-Buchsen X01 und X02.
Es gibt einen analogen Eingang pro M12-Buchse. Der Eingang kann wahlweise Spannung oder Strom
messen. Die Messbereiche finden Sie im Kapitel Technische Daten [} 10].
mA
2-Leiter
Der Sensor wird über Input+ und Input- angeschlossen. Optional kann der Sensor noch mit 24 V
versorgt werden.
Analoge Ausgänge
M12-Buchsen X03 und X04.
Es gibt einen analogen Ausgang pro M12-Buchse. Der Ausgang kann wahlweise Spannung oder Strom
ausgeben. Die Messbereiche finden Sie im Kapitel Technische Daten [} 10].
2-Leiter
Der Aktor wird über Output +/- und Output GND angeschlossen. Optional kann der Aktor noch mit 24 V
betrieben/versorgt werden.
EPI4xxx, ERI4xxx
V
V
mA
mA
3-Leiter
4-Leiter
3-Leiter
4-Leiter
Sensor Supply: P24
Pin 1
Input +
Pin 2
Shield
Pin 5
Input -
Pin 4
GND: N24
Pin 3
Sensor Supply: P24
Pin 2
Output +
Pin 1
Shield
Pin 5
Output -
Pin 3
GND: N24
Pin 4
Version: 1.6
Montage und Anschluss
3
2
4
1
betrieben/
DC
3
2
4
1
DC
25
