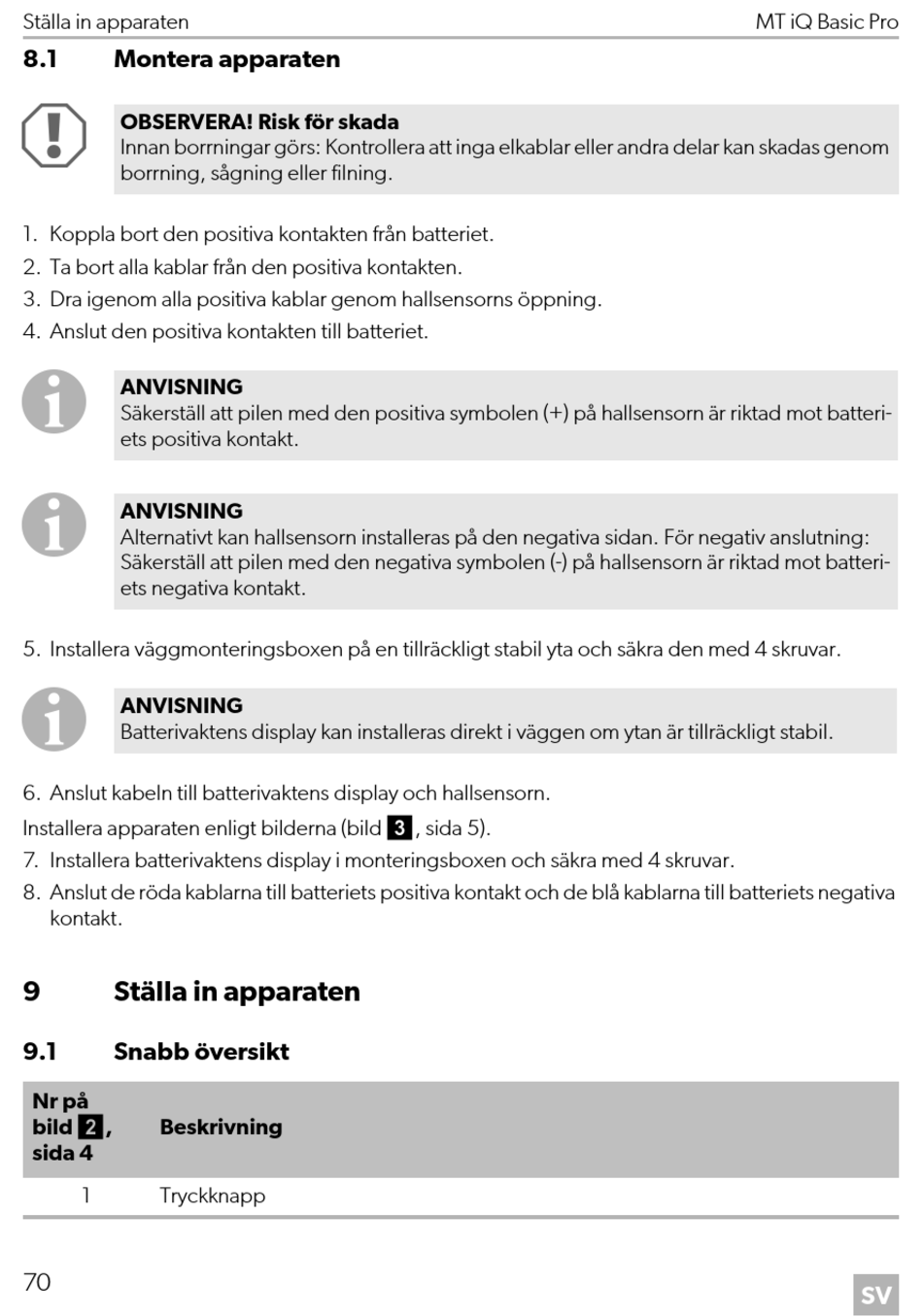

Ställa in apparaten
8.1

Montera apparaten

A
OBSERVERA! Risk för skada
Innan borrningar görs: Kontrollera att inga elkablar eller andra delar kan skadas genom
borrning, sågning eller filning.
1. Koppla bort den positiva kontakten från batteriet.
2. Ta bort alla kablar från den positiva kontakten.
3. Dra igenom alla positiva kablar genom hallsensorns öppning.
4. Anslut den positiva kontakten till batteriet.
I
ANVISNING
Säkerställ att pilen med den positiva symbolen (+) på hallsensorn är riktad mot batteri-
ets positiva kontakt.
I
ANVISNING
Alternativt kan hallsensorn installeras på den negativa sidan. För negativ anslutning:
Säkerställ att pilen med den negativa symbolen (-) på hallsensorn är riktad mot batteri-
ets negativa kontakt.
5. Installera väggmonteringsboxen på en tillräckligt stabil yta och säkra den med 4 skruvar.
I
ANVISNING
Batterivaktens display kan installeras direkt i väggen om ytan är tillräckligt stabil.
6. Anslut kabeln till batterivaktens display och hallsensorn.
Installera apparaten enligt bilderna (bild 3, sida 5).
7. Installera batterivaktens display i monteringsboxen och säkra med 4 skruvar.
8. Anslut de röda kablarna till batteriets positiva kontakt och de blå kablarna till batteriets negativa
kontakt.
9 Ställa in apparaten
9.1 Snabb översikt
Nr på
bild 2,
Beskrivning
sida 4
1 Tryckknapp
70
MT iQ Basic Pro
SV
