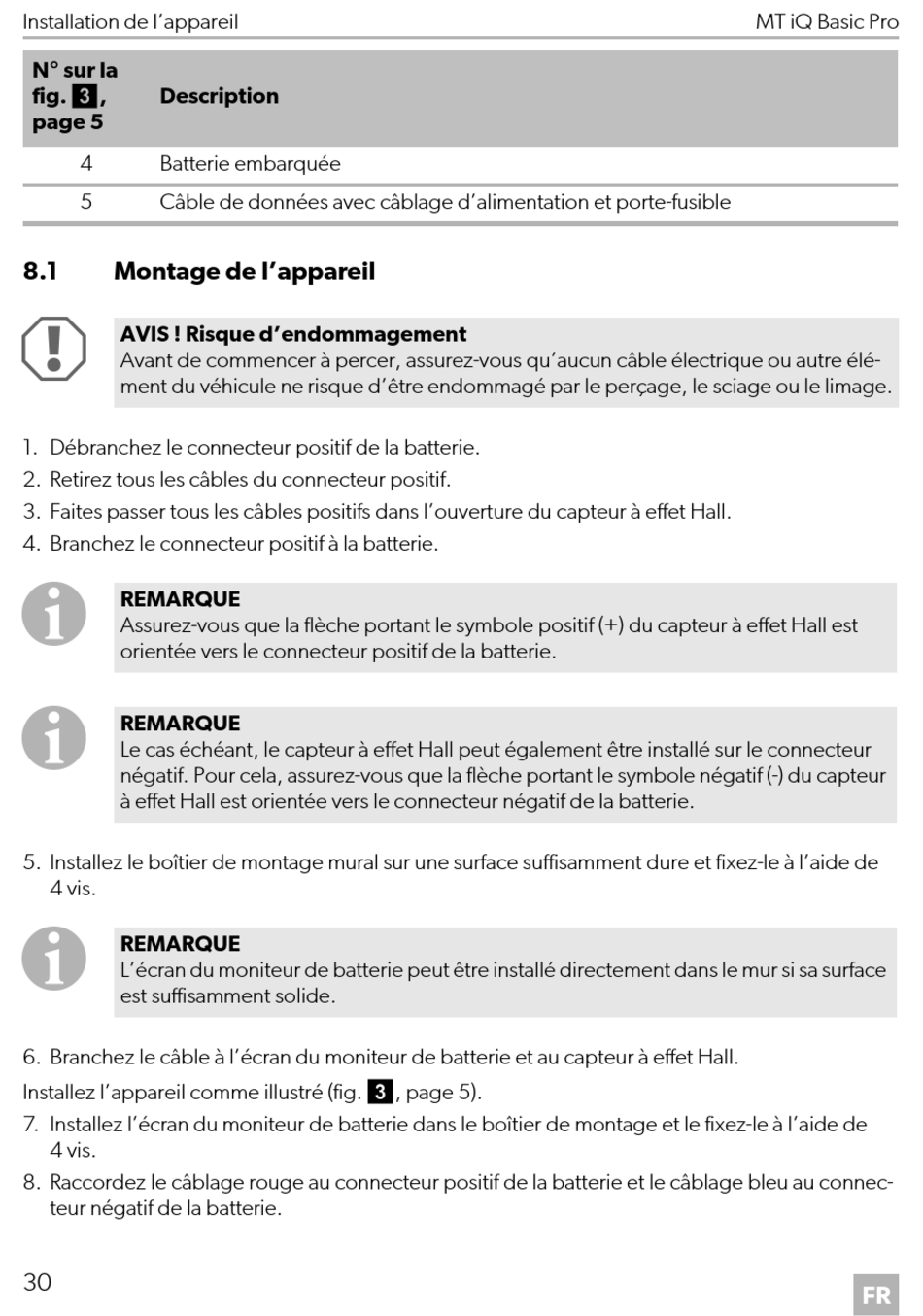

Installation de l'appareil
N° sur la
fig. 3,
Description
page 5
4 Batterie embarquée
5 Câble de données avec câblage d'alimentation et porte-fusible
8.1

Montage de l'appareil

A
AVIS ! Risque d'endommagement
Avant de commencer à percer, assurez-vous qu'aucun câble électrique ou autre élé-
ment du véhicule ne risque d'être endommagé par le perçage, le sciage ou le limage.
1. Débranchez le connecteur positif de la batterie.
2. Retirez tous les câbles du connecteur positif.
3. Faites passer tous les câbles positifs dans l'ouverture du capteur à effet Hall.
4. Branchez le connecteur positif à la batterie.
I
REMARQUE
Assurez-vous que la flèche portant le symbole positif (+) du capteur à effet Hall est
orientée vers le connecteur positif de la batterie.
I
REMARQUE
Le cas échéant, le capteur à effet Hall peut également être installé sur le connecteur
négatif. Pour cela, assurez-vous que la flèche portant le symbole négatif (-) du capteur
à effet Hall est orientée vers le connecteur négatif de la batterie.
5. Installez le boîtier de montage mural sur une surface suffisamment dure et fixez-le à l'aide de
4 vis.
I
REMARQUE
L'écran du moniteur de batterie peut être installé directement dans le mur si sa surface
est suffisamment solide.
6. Branchez le câble à l'écran du moniteur de batterie et au capteur à effet Hall.
Installez l'appareil comme illustré (fig. 3, page 5).
7. Installez l'écran du moniteur de batterie dans le boîtier de montage et le fixez-le à l'aide de
4 vis.
8. Raccordez le câblage rouge au connecteur positif de la batterie et le câblage bleu au connec-
teur négatif de la batterie.
