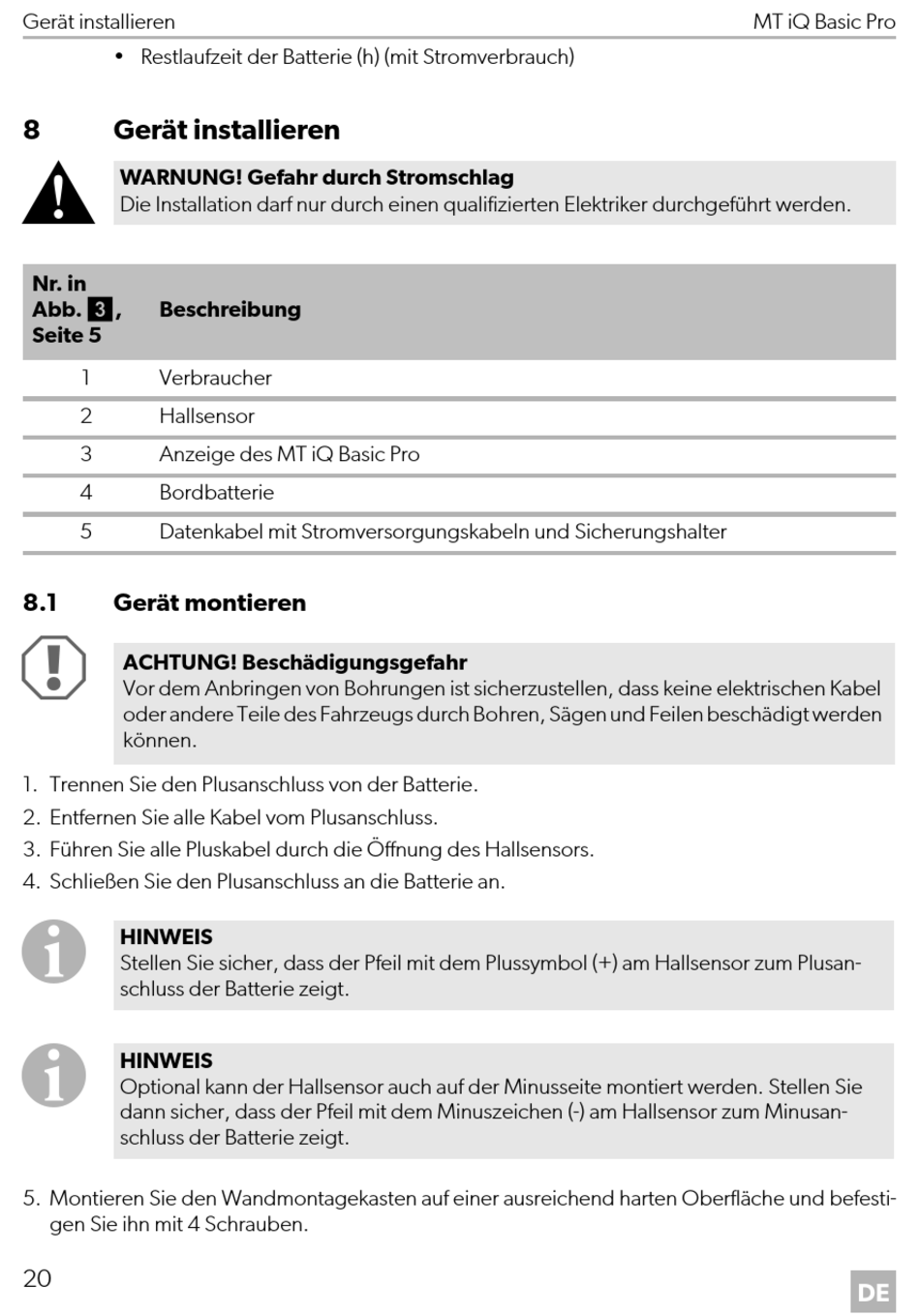

Gerät installieren
• Restlaufzeit der Batterie (h) (mit Stromverbrauch)
8 Gerät installieren
!
WARNUNG! Gefahr durch Stromschlag
Die Installation darf nur durch einen qualifizierten Elektriker durchgeführt werden.
Nr. in
Abb. 3,
Beschreibung
Seite 5
1 Verbraucher
2 Hallsensor
3 Anzeige des MT iQ Basic Pro
4 Bordbatterie
5 Datenkabel mit Stromversorgungskabeln und Sicherungshalter
8.1 Gerät montieren
A
ACHTUNG! Beschädigungsgefahr
Vor dem Anbringen von Bohrungen ist sicherzustellen, dass keine elektrischen Kabel
oder andere Teile des Fahrzeugs durch Bohren, Sägen und Feilen beschädigt werden
können.
1. Trennen Sie den Plusanschluss von der Batterie.
2. Entfernen Sie alle Kabel vom Plusanschluss.
3. Führen Sie alle Pluskabel durch die Öffnung des Hallsensors.
4. Schließen Sie den Plusanschluss an die Batterie an.
I
HINWEIS
Stellen Sie sicher, dass der Pfeil mit dem Plussymbol (+) am Hallsensor zum Plusan-
schluss der Batterie zeigt.
I
HINWEIS
Optional kann der Hallsensor auch auf der Minusseite montiert werden. Stellen Sie
dann sicher, dass der Pfeil mit dem Minuszeichen (-) am Hallsensor zum Minusan-
schluss der Batterie zeigt.
5. Montieren Sie den Wandmontagekasten auf einer ausreichend harten Oberfläche und befesti-
gen Sie ihn mit 4 Schrauben.
