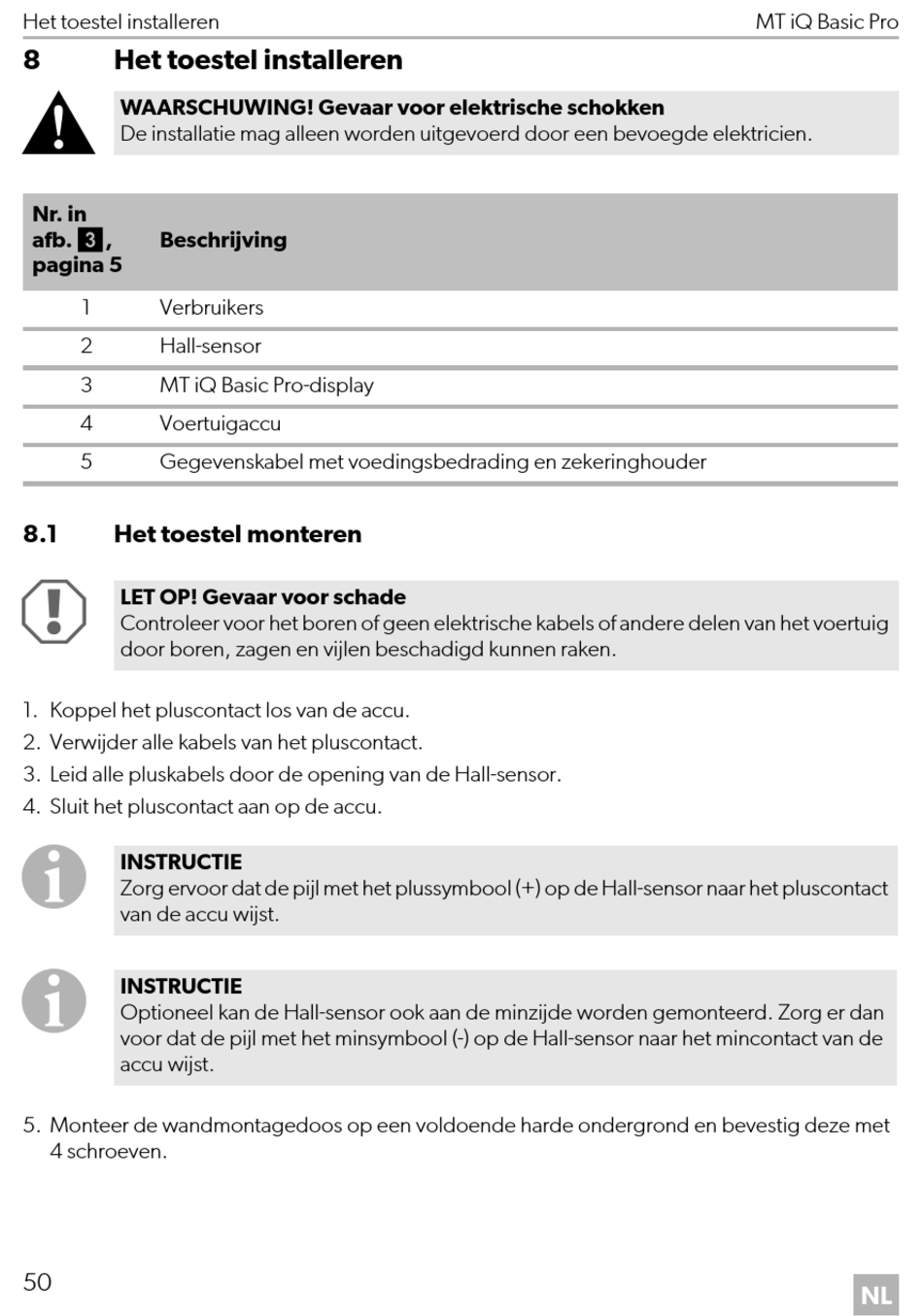

Het toestel installeren

8 Het toestel installeren
!
WAARSCHUWING! Gevaar voor elektrische schokken
De installatie mag alleen worden uitgevoerd door een bevoegde elektricien.
Nr. in
afb. 3,
Beschrijving
pagina 5
1 Verbruikers
2 Hall-sensor
3 MT iQ Basic Pro-display
4 Voertuigaccu
5 Gegevenskabel met voedingsbedrading en zekeringhouder
8.1

Het toestel monteren

A
LET OP! Gevaar voor schade
Controleer voor het boren of geen elektrische kabels of andere delen van het voertuig
door boren, zagen en vijlen beschadigd kunnen raken.
1. Koppel het pluscontact los van de accu.
2. Verwijder alle kabels van het pluscontact.
3. Leid alle pluskabels door de opening van de Hall-sensor.
4. Sluit het pluscontact aan op de accu.
I
INSTRUCTIE
Zorg ervoor dat de pijl met het plussymbool (+) op de Hall-sensor naar het pluscontact
van de accu wijst.
I
INSTRUCTIE
Optioneel kan de Hall-sensor ook aan de minzijde worden gemonteerd. Zorg er dan
voor dat de pijl met het minsymbool (-) op de Hall-sensor naar het mincontact van de
accu wijst.
5. Monteer de wandmontagedoos op een voldoende harde ondergrond en bevestig deze met
4 schroeven.
