Abmessungen
Die Wandeinbausysteme Nordplex und Nordplex Connect sind so gestaltet, dass sie passgenau
in ein Mauerwerk aus Porenbetonsteinen integriert werden können.
260
1506-0164
1506-0163
1506-0162

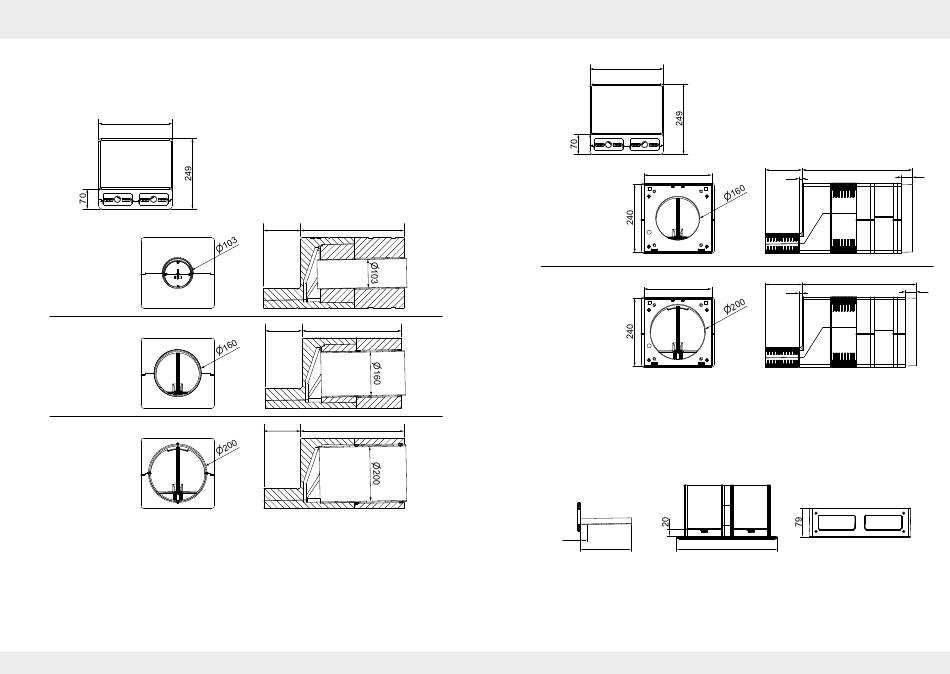

Abb. 3: Maßzeichnung Nordplex
* Der Wert L1 (Länge Luftdurchführung) ist abhängig vom jeweils konfigurierten Produkt.
Werksseitig beträgt der Standardwert 130 mm, der Minimalwert ist 10 mm.
** Der Wert L2 (Länge Einbaublock) ist kein Standardmaß und abhängig vom jeweils konfigurier-
ten Produkt. Der Mindestwert für L2 beträgt: 350 mm.
16
16
L1*
L2**
L1*
L2**
L1*
L2**
Nordplex | 5050-0010
260
240
1506-0166
240
1506-0165
Abb. 4: Maßzeichnung Nordplex Connect
* Der Wert L1 (Länge Luftdurchführung) ist abhängig vom jeweils konfigurierten Produkt.
Werksseitig beträgt der Standardwert 130 mm, der Minimalwert ist 10 mm.
** Der Wert L2 (Länge Einbaublock + Gehäuse UP Connect) ist kein Standardmaß und abhängig
vom jeweils konfigurierten Produkt. Der Mindestwert für L2 beträgt: 380 mm.
≥ 20
140
Abb. 5: Maßzeichnung Außengitter Nordic
Nordplex | 5050-0010
Systemübersicht / Abmessungen
L1*
L2**
10
L1*
L2**
10
277
38
38
17
17
