Elektrischer Anschluss

Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
Ausgang (2-Leiter)
Zulässige Versorgungsspannung
Zulässige Bürde
M12-Rundsteckverbinder
4
1
Beachten Sie für elektrische Anschlüsse mittels Kabelverschraubung folgende Hinweise:
 Demontieren Sie das Display wie in Kapitel 3.4 beschrieben. Drücken Sie mittels ei-
nes kleinen Schraubendrehers die Feder des Klemmblocks bis zum Anschlag herun-
ter, bevor Sie das Kabel einführen. Sonst ist eine sichere elektrische Verbindung
nicht gewährleistet.
 Vergessen Sie nicht, nach der Verbindung der Kabel die Kabelverschraubung fest-
zuziehen.
3.6 Ausrichtung des Gerätes
Sie können sowohl das Gehäuse gegen den Prozessanschluss verdrehen als auch das Dis-
play gegen das Gehäuse.
Mit dem Verdrehen des Gehäuses gegen den Prozessanschluss (±170°) können Sie die
Position des elektrischen Anschlusses wählen. Mit dem Verdrehen des Displays gegen das
Gehäuse können Sie unabhängig von der Lage des elektrischen Anschlusses die Betrach-
tungsrichtung wählen.
3.7

Kontrast einstellen

Der Displaykontrast kann nachgeregelt werden.
Halten Sie die ESC-Taste gedrückt und passen Sie den Kontrast mit den Pfeiltasten an.
Sobald die ESC-Taste losgelassen wird, werden die Einstellungen gespeichert und die Kon-
trastanzeige verlassen.
BA_080_de_2022-01_11.02 Druckmessumformer PASCAL CV4
3
2
n.c.

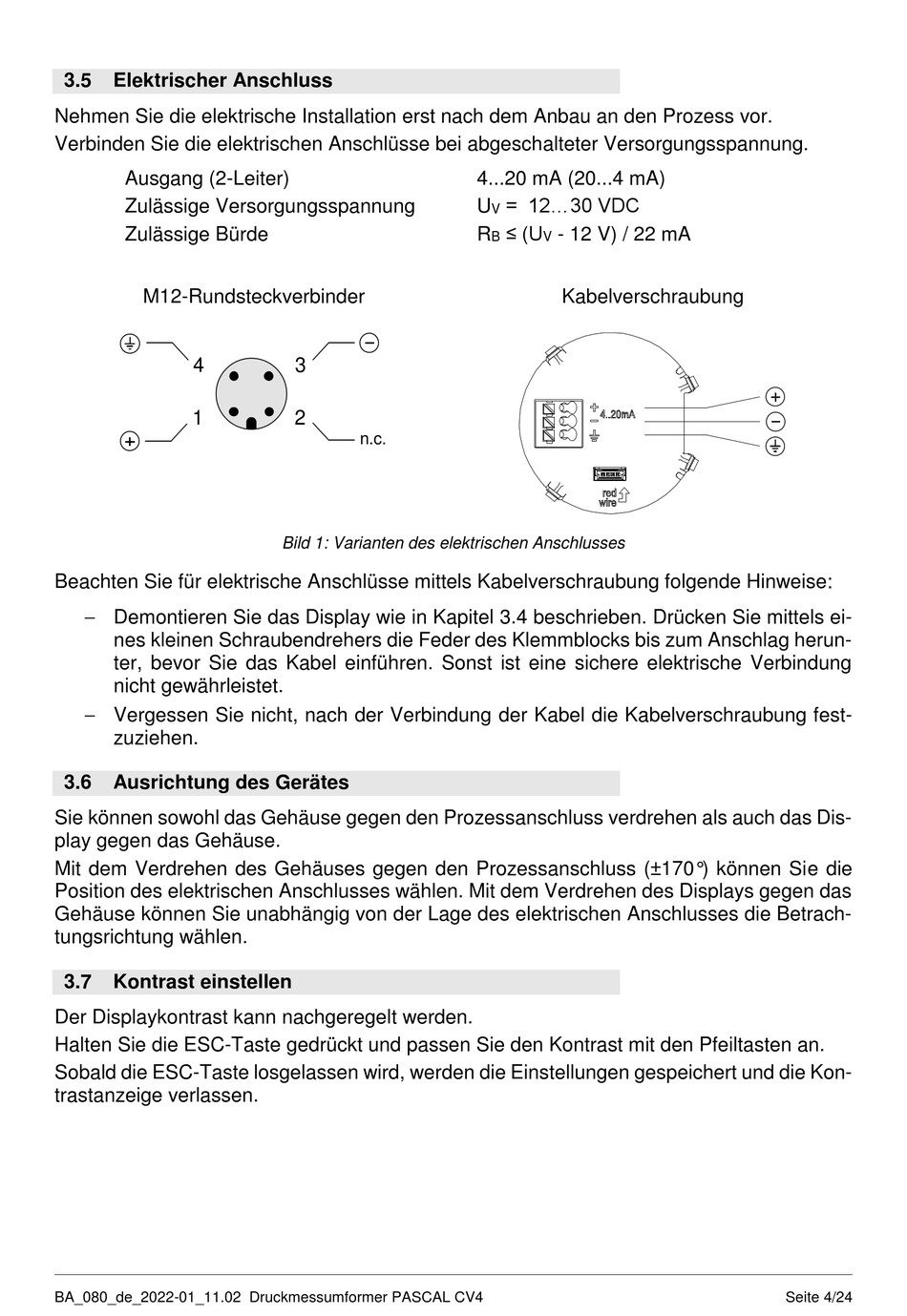

Bild 1: Varianten des elektrischen Anschlusses
4...20 mA (20...4 mA)
= 12...30 VDC
U
V
≤ (U
R - 12 V) / 22 mA
B V
Kabelverschraubung
Seite 4/24
