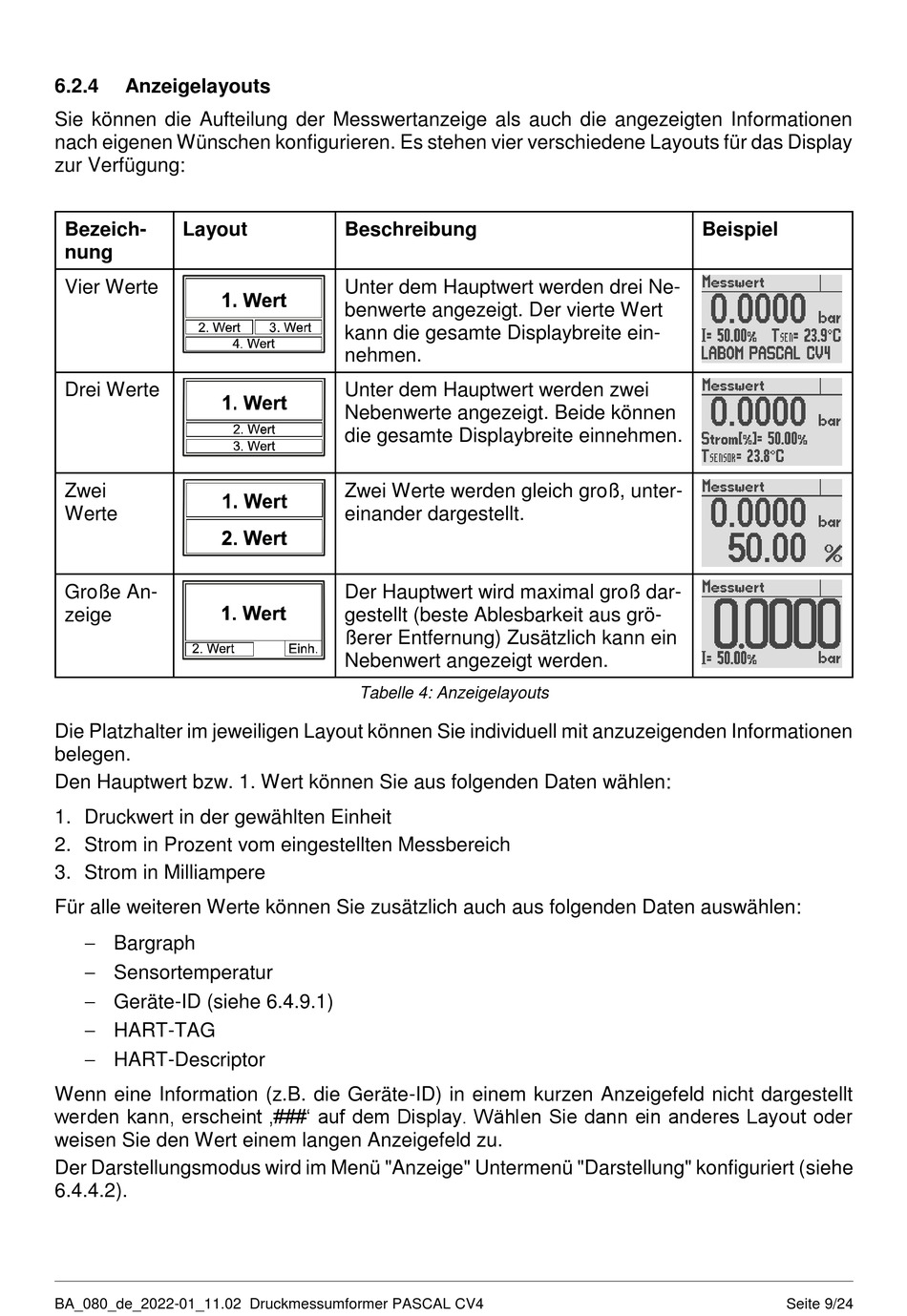

6.2.4 Anzeigelayouts
Sie können die Aufteilung der Messwertanzeige als auch die angezeigten Informationen
nach eigenen Wünschen konfigurieren. Es stehen vier verschiedene Layouts für das Display
zur Verfügung:
Bezeich- Layout
nung
Vier Werte
Drei Werte
Zwei
Werte
Große An-
zeige
Die Platzhalter im jeweiligen Layout können Sie individuell mit anzuzeigenden Informationen
belegen.
Den Hauptwert bzw. 1. Wert können Sie aus folgenden Daten wählen:
1. Druckwert in der gewählten Einheit
2. Strom in Prozent vom eingestellten Messbereich
3. Strom in Milliampere
Für alle weiteren Werte können Sie zusätzlich auch aus folgenden Daten auswählen:
 Bargraph
 Sensortemperatur
 Geräte-ID (siehe 6.4.9.1)
 HART-TAG
 HART-Descriptor
Wenn eine Information (z.B. die Geräte-ID) in einem kurzen Anzeigefeld nicht dargestellt
werden kann, erscheint ‚###' auf dem Display. Wählen Sie dann ein anderes Layout oder
weisen Sie den Wert einem langen Anzeigefeld zu.
Der Darstellungsmodus wird im Menü "Anzeige" Untermenü "Darstellung" konfiguriert (siehe
6.4.4.2).
BA_080_de_2022-01_11.02 Druckmessumformer PASCAL CV4
Beschreibung
Unter dem Hauptwert werden drei Ne-
benwerte angezeigt. Der vierte Wert
kann die gesamte Displaybreite ein-
nehmen.
Unter dem Hauptwert werden zwei
Nebenwerte angezeigt. Beide können
die gesamte Displaybreite einnehmen.
Zwei Werte werden gleich groß, unter-
einander dargestellt.
Der Hauptwert wird maximal groß dar-
gestellt (beste Ablesbarkeit aus grö-
ßerer Entfernung) Zusätzlich kann ein
Nebenwert angezeigt werden.
Tabelle 4: Anzeigelayouts
Beispiel
