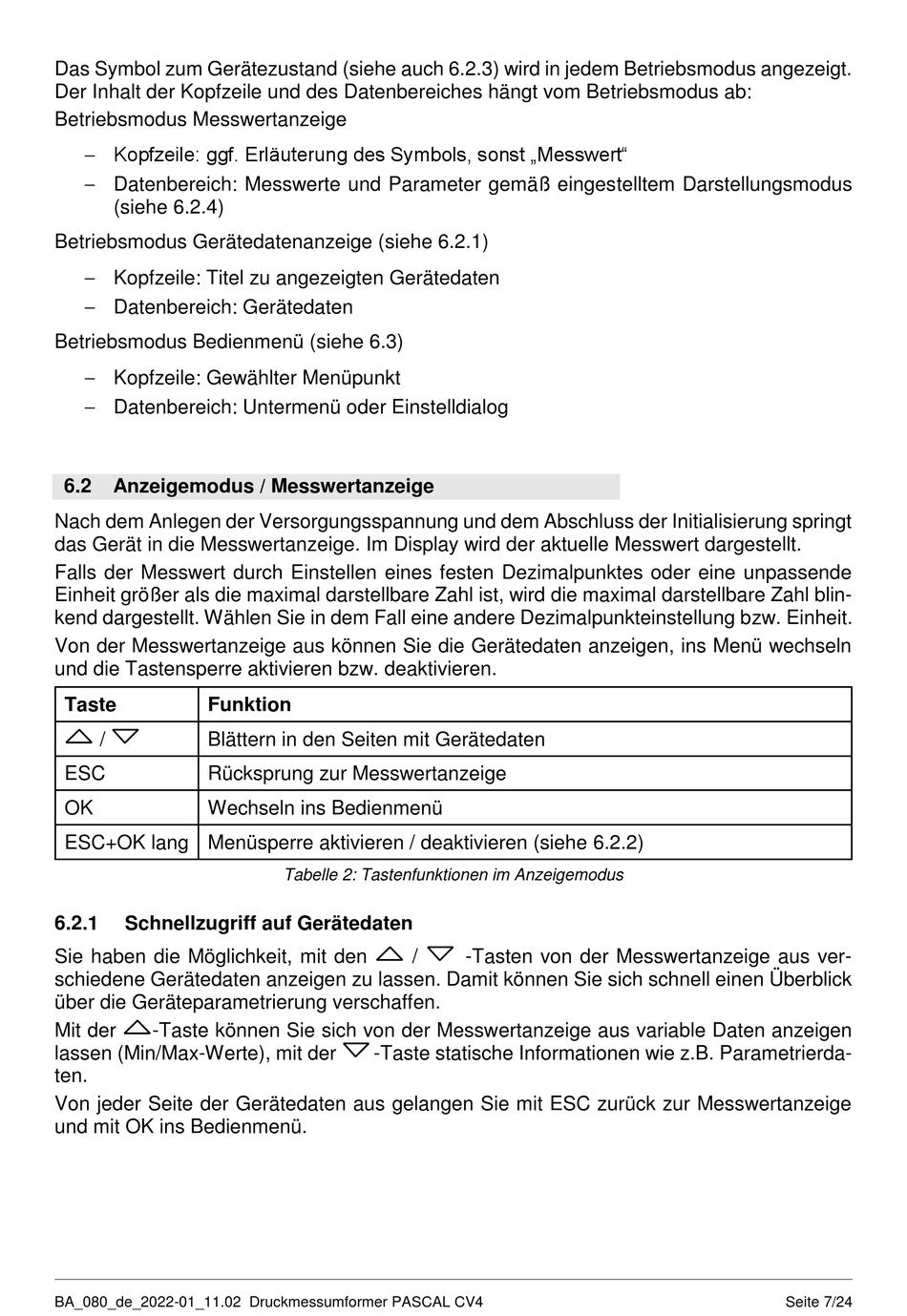

Das Symbol zum Gerätezustand (siehe auch 6.2.3) wird in jedem Betriebsmodus angezeigt.
Der Inhalt der Kopfzeile und des Datenbereiches hängt vom Betriebsmodus ab:
Betriebsmodus Messwertanzeige
 Kopfzeile: ggf. Erläuterung des Symbols, sonst „Messwert"
 Datenbereich: Messwerte und Parameter gemäß eingestelltem Darstellungsmodus
(siehe 6.2.4)
Betriebsmodus Gerätedatenanzeige (siehe 6.2.1)
 Kopfzeile: Titel zu angezeigten Gerätedaten
 Datenbereich: Gerätedaten
Betriebsmodus Bedienmenü (siehe 6.3)
 Kopfzeile: Gewählter Menüpunkt
 Datenbereich: Untermenü oder Einstelldialog
6.2

Anzeigemodus / Messwertanzeige

Nach dem Anlegen der Versorgungsspannung und dem Abschluss der Initialisierung springt
das Gerät in die Messwertanzeige. Im Display wird der aktuelle Messwert dargestellt.
Falls der Messwert durch Einstellen eines festen Dezimalpunktes oder eine unpassende
Einheit größer als die maximal darstellbare Zahl ist, wird die maximal darstellbare Zahl blin-
kend dargestellt. Wählen Sie in dem Fall eine andere Dezimalpunkteinstellung bzw. Einheit.
Von der Messwertanzeige aus können Sie die Gerätedaten anzeigen, ins Menü wechseln
und die Tastensperre aktivieren bzw. deaktivieren.
Taste Funktion
/ Blättern in den Seiten mit Gerätedaten
ESC Rücksprung zur Messwertanzeige
OK Wechseln ins Bedienmenü
ESC+OK lang Menüsperre aktivieren / deaktivieren (siehe 6.2.2)
6.2.1 Schnellzugriff auf Gerätedaten
Sie haben die Möglichkeit, mit den
schiedene Gerätedaten anzeigen zu lassen. Damit können Sie sich schnell einen Überblick
über die Geräteparametrierung verschaffen.
Mit der -Taste können Sie sich von der Messwertanzeige aus variable Daten anzeigen
lassen (Min/Max-Werte), mit der
ten.
Von jeder Seite der Gerätedaten aus gelangen Sie mit ESC zurück zur Messwertanzeige
und mit OK ins Bedienmenü.
BA_080_de_2022-01_11.02 Druckmessumformer PASCAL CV4
Tabelle 2: Tastenfunktionen im Anzeigemodus
/
-Taste statische Informationen wie z.B. Parametrierda-
-Tasten von der Messwertanzeige aus ver-
Seite 7/24
